Огляд продукту
Аналізатор кабелів та антен Ceyear 3681 серії має діапазон частот від 300 кГц до 9 ГГц і може вимірювати такі параметри, як втрати в кабелі, КСХН (VSWR) та зворотні втрати. Він також може виявляти незначні несправності за допомогою функції визначення місця пошкодження на основі КСХН або зворотних втрат, що дозволяє усувати потенційні дефекти.

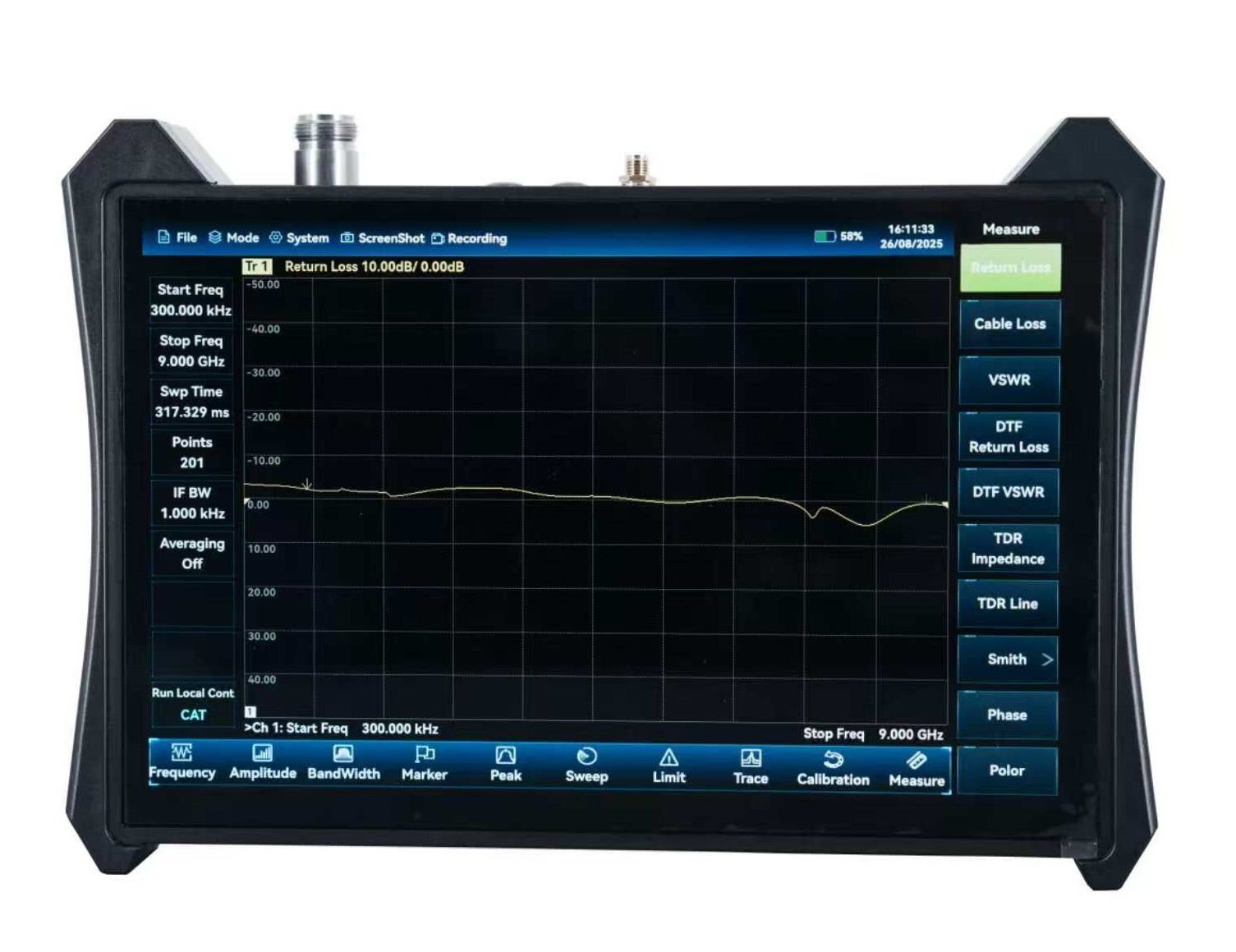

Модель 3681B має компактну та легку конструкцію, що забезпечує зручність транспортування та роботи в обмеженому просторі. Оснащений 10,1-дюймовим сенсорним LCD-дисплеєм, він забезпечує інтуїтивно зрозумілий інтерфейс для підвищення ефективності польових вимірювань.
.jpg "Аналізатор кабелів та антен Ceyear 3681B")

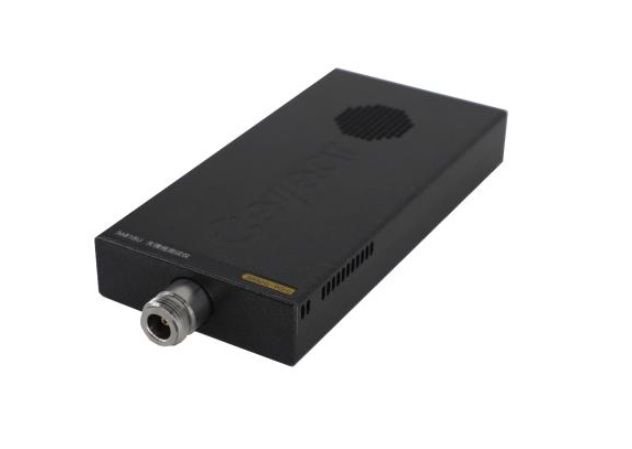

Аналізатор кабелів та антен 3681BU працює на основі інтерфейсу USB 3.0. Компактний, ефективний і гнучкий, він ідеально підходить для застосувань, де потрібна висока мобільність і портативність у тестових системах, зокрема для тестування телекомунікаційних і радіочастотних компонентів. Він також підходить для задач, що вимагають високого рівня автоматизації та ефективності тестування.
Основні характеристики
- Практичний аналіз антен і фідерних ліній
Можливе вимірювання зворотних втрат та втрат у кабелі (1-порт)

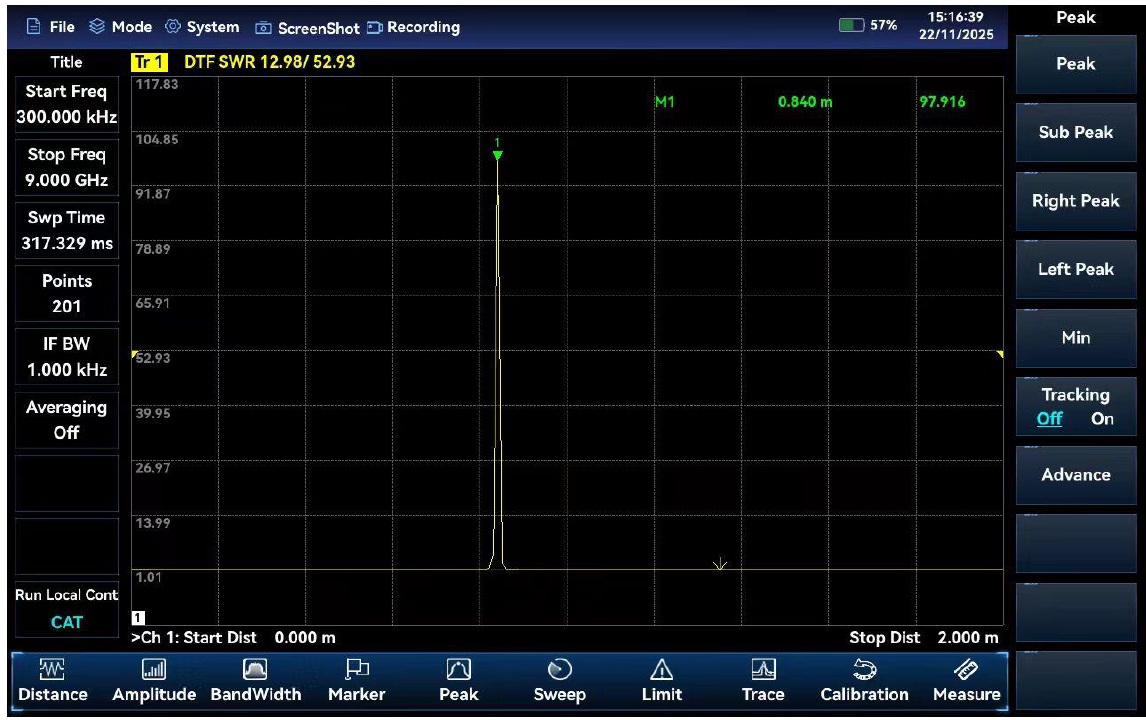

Передбачена функція визначення відстані до місця пошкодження (DTF)
Функція аналізу кабелю за методом TDR дозволяє визначати місце та характер несправності (наприклад, коротке замикання або обрив)
- Підтримка вбудованого калібрування
Підвищення ефективності тестування завдяки калібруванню одним натисканням без необхідності використання зовнішніх калібрувальних наборів
- Гнучкий оптичний рефлектометр та оптичний вимірювач потужності
Оптичний рефлектометр (OTDR):
Тип волокна: G.652, одномодове 9/125
Довжина хвилі вимірювання: 1310 нм ±20 нм та 1550 нм ±20 нм
Динамічний діапазон: 38 дБ (типово)

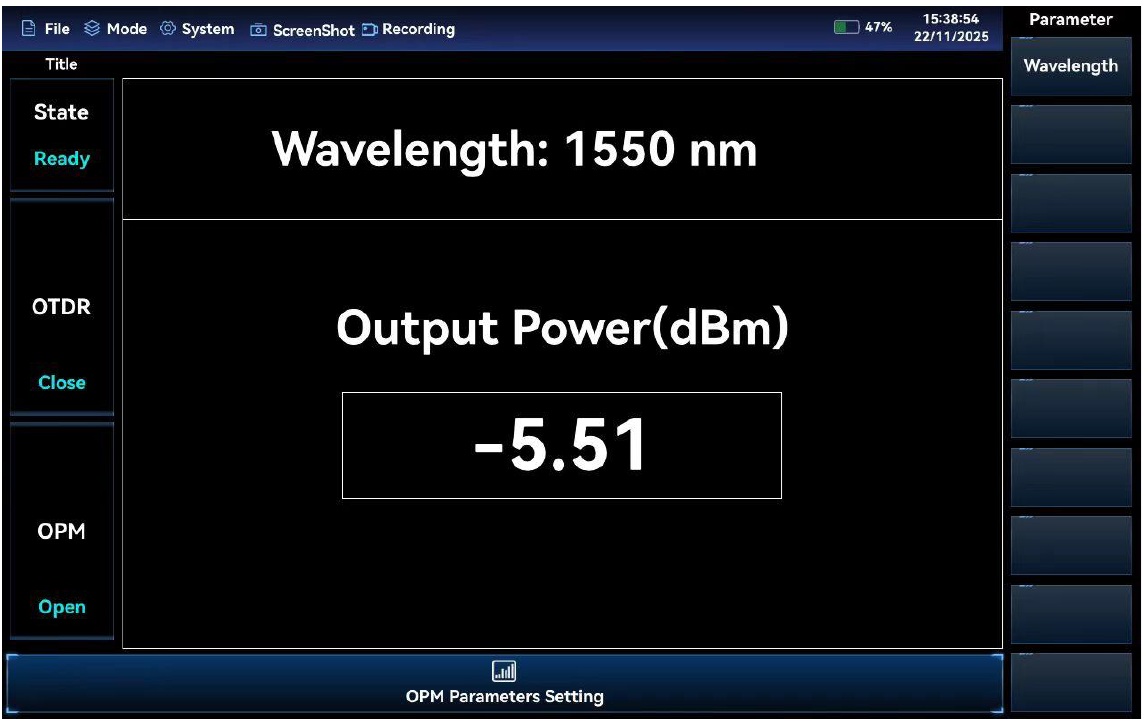

Оптичний вимірювач потужності:
Калібровані довжини хвиль: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 нм
Діапазон вимірювання: -50 dBm ~ +20 dBm (типово)
(один оптичний порт спільно використовується з OTDR)
- Зручність використання
Передбачено 10,1-дюймовий LCD-дисплей із ємнісним сенсорним екраном, підтримується перетягування маркерів
8 незалежних курсорів, 4 вікна відображення, 8 трас відображення
- Хороша адаптація до польових умов
Робоча температура: -10°C – 55°C, температура зберігання: -40°C – 70°C
Маса 3681B (без акумулятора): приблизно 1,3 кг
Маса 3681BU: приблизно 0,4 кг
Три режими відображення: Default, Outdoor та Night mode
Вбудований літій-іонний акумулятор великої ємності, типовий час роботи від батареї — 4 години
Розширені режими та можливості тестування
Аналіз антен і фідерів:
Аналізатор кабелів та антен 3681 підтримує вимірювання зворотних втрат (return loss), КСХН (VSWR), імпедансу, втрат у кабелі та відстані до місця пошкодження кабелів, фідерів та інших досліджуваних пристроїв (DUT). Вимірювання зворотних втрат і відстані до пошкодження допомагають користувачу визначити конкретні причини погіршення характеристик антенно-фідерної системи.
Функція аналізу антен і фідерів підтримує тестування TDR для визначення типу пошкоджень кабелю. Крім того, в приладі вже вбудовані параметри деяких поширених типів кабелів і фідерів, що спрощує роботу з ним.

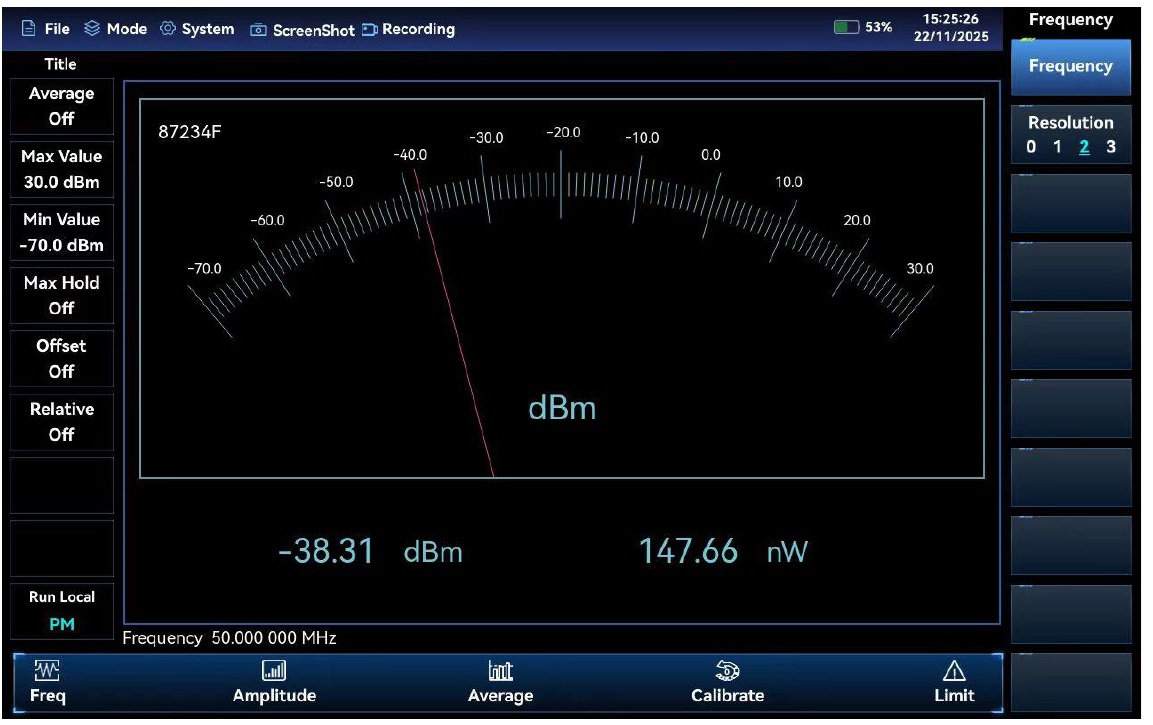

Вимірювання потужності через USB (опція):
Аналізатор кабелів та антен 3681B може використовуватися для вимірювання сигналів безперервної хвилі до 67 ГГц при підключенні зовнішніх USB-датчиків потужності Ceyear серій 87233C/D/E/F/L або датчиків середньої потужності 87235B/C/D/F/FA/H/L.

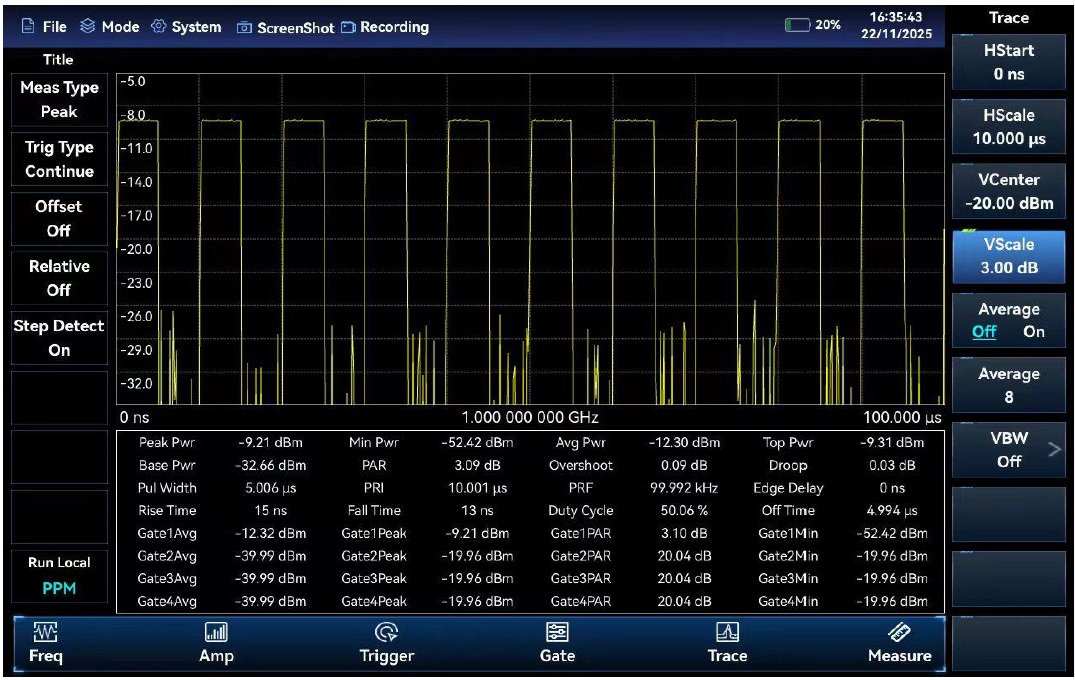

Вимірювання пікової потужності через USB (опція):
Аналізатор кабелів та антен 3681B при підключенні через USB-інтерфейс до зовнішніх USB-датчиків пікової потужності Ceyear 87234D/E/F/L та 87236D/E/F/L може використовуватися для вимірювання РЧ/мікрохвильових сигналів до 67 ГГц, забезпечуючи вимірювання імпульсної потужності з великим динамічним діапазоном.

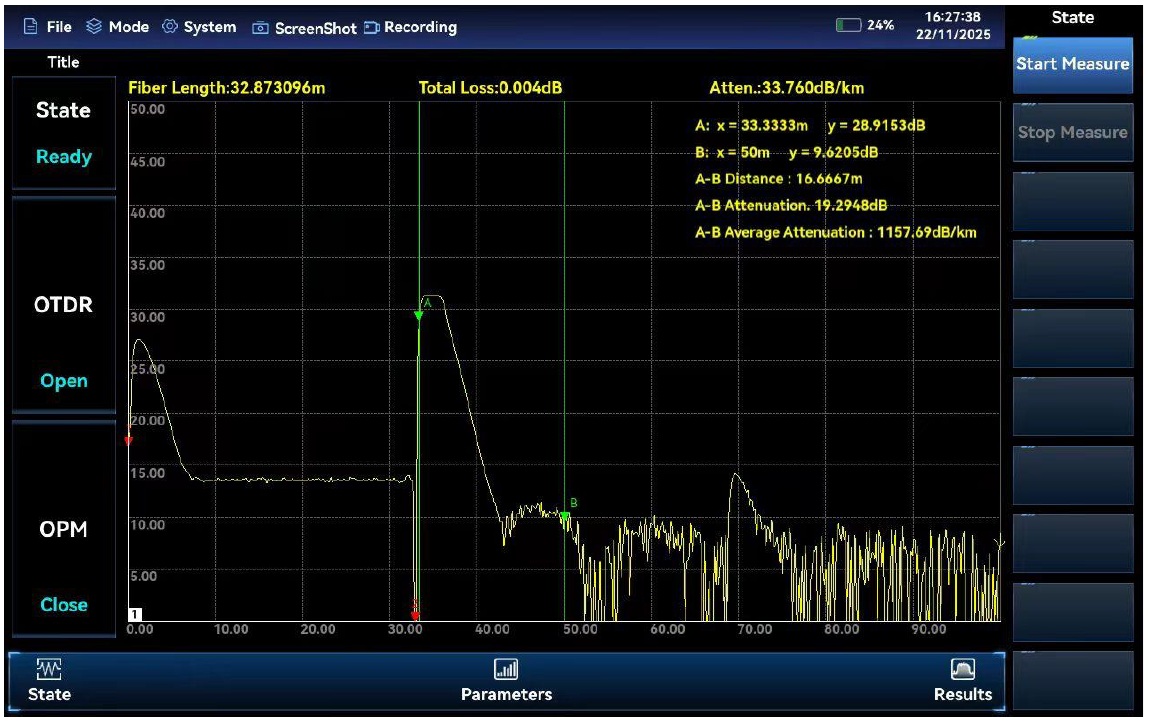

Оптичний рефлектометр у часовій області (опція):
Оптичний рефлектометр у часовій області аналізатора кабелів та антен 3681B при підключенні зовнішнього USB-оптичного рефлектометра може використовуватися для визначення місця пошкодження оптичного волокна, аналізу несправностей та вимірювання оптичної потужності.
Типові застосування
Польова комплексна оцінка характеристик електронного обладнання
Аналізатор кабелів та антен 3681B має багато переваг, зокрема високі технічні характеристики, високу швидкість сканування та простоту використання. Прилад є портативним, компактним і легким, а також має високу стійкість до умов навколишнього середовища. Він може працювати від акумулятора і ідеально підходить для монтажу, налаштування та технічного обслуговування електронного обладнання в польових умовах.
Багатопараметричне тестування для кабельного телебачення, бездротового зв’язку тощо
Аналізатор кабелів та антен серії 3681 застосовується операторами та виробниками обладнання у сфері кабельного телебачення, стільникових систем зв’язку, цифрових мобільних телекомунікацій для проведення комплексних польових тестів контактних характеристик антен і фідерів, S-параметрів компонентів та прохідної потужності.
Побудова багатоканальної системи тестування параметра S11
Аналізатор кабелів та антен 3681BU є компактним, ефективним і гнучким модулем із підключенням через USB-шину. Його можна використовувати для побудови багатоканальних систем тестування параметра S11 на виробничих лініях, забезпечуючи користувачам недороге рішення для інтеграції систем тестування параметра S11.
