Ceyear представила новий вимірювач ВЧ потужності 2439D та оновлену лінійку USB вимірювачів потужності

Вимірювачі потужності та датчики потужності

Потужність є фундаментальним параметром, що характеризує властивості мікрохвильових сигналів, і її точне вимірювання є критично важливим аспектом сучасних мікрохвильових вимірювань. Мікрохвильовий вимірювач потужності є базовим приладом серед засобів вимірювання характеристик мікрохвильової потужності.

Компанія Ceyear Technology має тривалий досвід у дослідженні технологій вимірювання мікрохвильової потужності та розробці відповідних продуктів. Наш портфель продукції включає мікрохвильові вимірювачі потужності, USB-датчики потужності, LAN-датчики потужності та інше. Працюючи в діапазоні частот від постійного струму до 110 ГГц, ми пропонуємо гнучкі та науково обґрунтовані рішення для вимірювань, адаптовані до конкретних вимог застосувань у сфері вимірювання потужності.

Мікрохвильові вимірювачі потужності забезпечують точне вимірювання різних параметрів, включаючи середню потужність, пікову потужність, відношення пікової до середньої потужності (PAPR), тривалість імпульсу, час наростання та період імпульсу. Основні характеристики включають максимальний динамічний діапазон середньої потужності одного зонда 96 дБ, максимальний динамічний діапазон пікової потужності 55 дБ, широкосмугове покриття частот до 110 ГГц, час наростання ≤13 нс та мінімальну вимірювану тривалість імпульсу 50 нс.

Ceyear Technology використовує мікрохвильовий вимірювач потужності 2439D як базову платформу разом із USB-датчиками потужності серій 87233, 87235, 87236 та 87237 для виконання вимірювань середньої та пікової потужності. Ці USB-датчики потужності також можуть підключатися до комп’ютерів, ноутбуків або інших вимірювальних приладів Ceyear.

LAN-датчики потужності серій 87245 та 87246 підключаються до комп’ютерів через PoE-комутатори, забезпечуючи моніторинг потужності на відстані до 60 метрів. Це робить їх ідеальними для сценаріїв, що потребують передачі результатів вимірювання потужності на великі відстані, таких як тестування на виробничих лініях, польові випробування та віддалений моніторинг.

Огляд продукту

У поєднанні з різними типами USB-датчиків потужності, мікрохвильовий вимірювач потужності 2439D забезпечує точне вимірювання середньої та пікової потужності. Він підтримує одночасне підключення до чотирьох датчиків потужності для ефективних багатоканальних вимірювань. Вимірювання потужності можуть виконуватися швидко за допомогою функціональних кнопок на передній панелі або сенсорного екрана, при цьому результати відображаються у вигляді числових значень або сигналів (waveform).

У таблиці нижче наведені типи USB-датчиків потужності, сумісних із мікрохвильовим вимірювачем потужності 2439D, разом із відповідними режимами вимірювання. Оберіть відповідний USB-датчик потужності залежно від ваших вимог.

Основні характеристики

• компактні розміри, мала вага та живлення від акумулятора
• підключення до 4 датчиків потужності одночасно для багатоканального тестування
• поєднання кнопок і сенсорного екрана для інтуїтивного керування
• швидка стабілізація сигналу завдяки функції «Auto Setup»
• наявність інтерфейсів GPIB, Ethernet і USB для дистанційного керування

Сумісність із різними високоточними датчиками потужності

Мікрохвильовий вимірювач потужності 2439D підтримує підключення за принципом plug and measure з такими серіями датчиків потужності:

• 87233 USB CW датчики потужності
• 87235 USB датчики середньої потужності
• 87236 USB датчики пікової/середньої потужності
• 87237 USB термо датчики потужності

Кожен датчик потужності проходить заводську компенсацію, при цьому всі дані компенсації зберігаються у внутрішній пам’яті. Це усуває необхідність калібрування перед вимірюванням і забезпечує довготривалу стабільність.

Розширені інтерфейси

Передня панель 2439D оснащена двома інтерфейсами каналів, позначеними як A та B. USB-порт у правому нижньому куті може використовуватися спільно з каналом C на задній панелі. Однак одночасно до нижнього правого USB-порту та каналу C на задній панелі може бути підключений лише один зонд.

Задня панель 2439D має два інтерфейси каналів: C і D, причому USB-порт може використовуватися спільно з каналом D. Одночасно до USB-порту та каналу D може бути підключений лише один зонд.

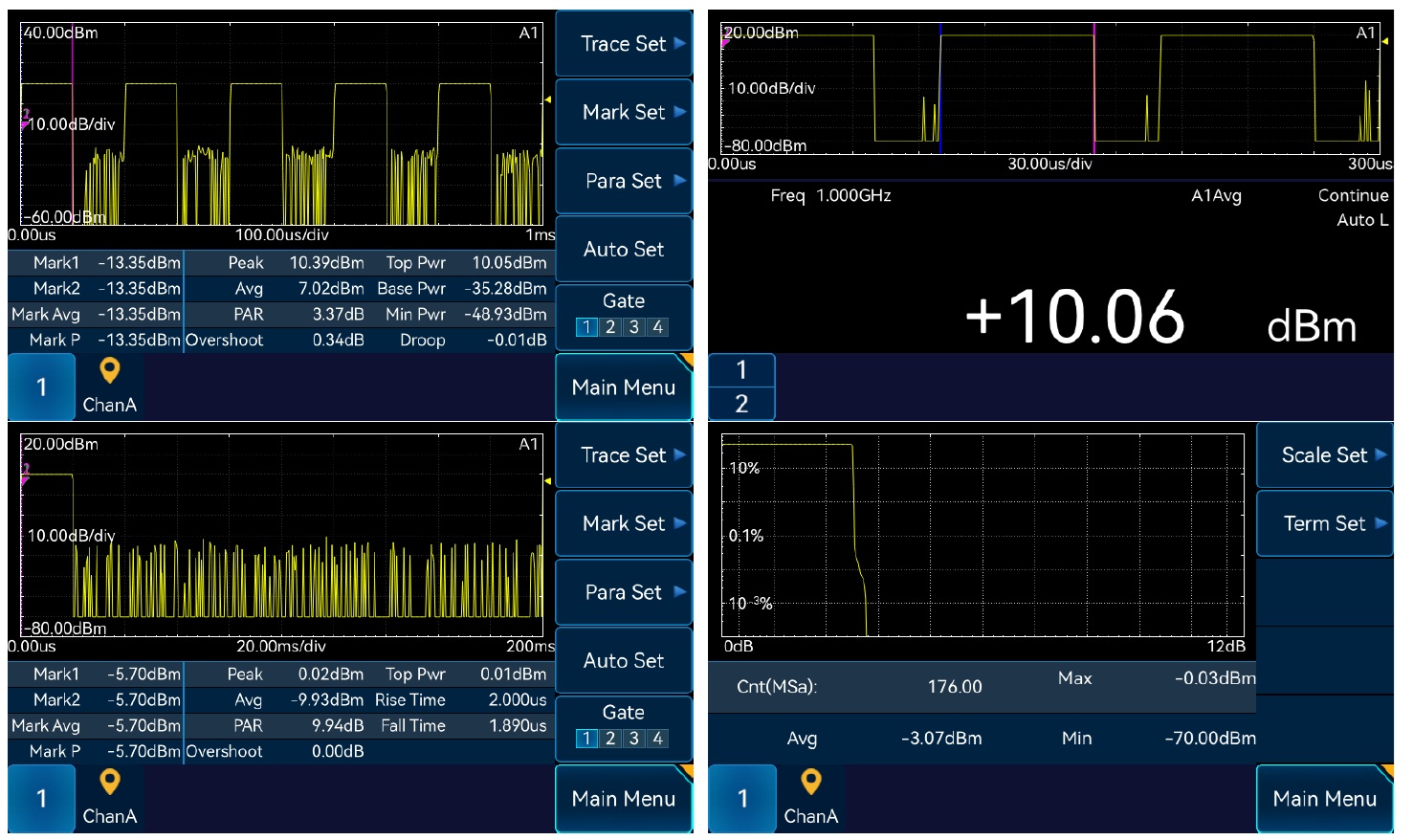

Кілька режимів вимірювання

Мікрохвильовий вимірювач потужності 2439D підтримує кілька режимів вимірювання:

Режим усереднення: цей режим забезпечує точне вимірювання середньої потужності для сигналів безперервної хвилі та різних модульованих сигналів, включаючи поширені бездротові сигнали, такі як 5G, LTE, Wi-Fi та WLAN.

Режим трасування: відображає огинаючу потужності в часі, представляючи результати у вигляді поєднання сигналів (waveform) і числових значень. Підтримує одночасне вимірювання до 16 параметрів імпульсу, при цьому на панелі одночасно може відображатися максимум вісім параметрів.

Режим із часовими воротами: цей режим вимірює середню потужність, пікову потужність, відношення пікової до середньої потужності та мінімальну потужність у межах до чотирьох незалежних часових вікон. Початкову позицію та тривалість кожного вікна можна задавати, а результати вимірювань із двох вікон можна комбінувати.

Режим вимірювання пакетної потужності: цей режим дозволяє швидко захоплювати та вимірювати потужність пакетів із великим періодом повторення шляхом налаштування звичайного режиму тригера.

Статистичний режим: режим статистичних вимірювань CCDF обчислює відсоток потужності, що перевищує або дорівнює заданому порогу.

Функції зовнішнього тригера

Підключення зовнішнього тригерного сигналу через тригерний кабель забезпечує стабільне спрацювання для сигналів малої потужності та дозволяє ініціювати часові вимірювання на основі зовнішнього тригера.

Розширений діапазон робочих температур

Мікрохвильовий вимірювач потужності 2439D та USB-датчики потужності відповідних серій мають розширений діапазон робочих температур від -10°C до 50°C. Вони зберігають однакову точність вимірювання потужності як при граничних температурах, так і за нормальних умов.

Комплект для монтажу в стандартну стійку 2U

Для 2439D доступний опціональний комплект для монтажу в стандартну стійку 2U, що спрощує інтеграцію в шафи при побудові тестових систем.

Акумуляторна опція

Мікрохвильовий вимірювач потужності 2439D забезпечує щонайменше 5 годин безперервної роботи при повному заряді та підключенні двох датчиків потужності, що робить його придатним для польових випробувань.

Розширені програмовані інтерфейси

У стандартній комплектації передбачені інтерфейси LAN, USB і GPIB. Інтерфейс LAN повністю підтримує протоколи Socket, VXI-11 і HISLIP, а також автоматичне виявлення в мережі, що забезпечує просте та ефективне підключення приладу до мережі.

87233 USB CW датчик потужності (8 кГц – 67 ГГц)

Серія USB CW датчиків потужності 87233 є високоточним інструментом для вимірювання потужності сигналів безперервної хвилі у широкому динамічному діапазоні. Вона базується на інтерфейсі USB 2.0, що забезпечує точні вимірювання. Основне призначення — використання у польових випробуваннях, на виробничих лініях та при інтеграції систем.

Основні характеристики

• широкий частотний діапазон і великий динамічний діапазон вимірювання
  • охоплює частоти від 8 кГц до 67 ГГц та має діапазон вимірювання потужності від -70 дБм до +20 дБм. Забезпечує високу точність вимірювання потужності 0,20 дБ для 87233C у діапазоні від -40 дБм до +20 дБм
• компактна та портативна конструкція для роботи з рук
  • вага менше 0,3 кг для зручного транспортування

87235 USB датчик середньої потужності (8 кГц – 67 ГГц)

Серія USB датчиків середньої потужності 87235 — це високоточний вимірювальний інструмент із широким динамічним діапазоном, побудований на базі інтерфейсу USB 2.0, що забезпечує точне вимірювання середньої потужності модульованих сигналів.

Основні характеристики

• широкий частотний діапазон і великий динамічний діапазон вимірювання
  • покриває частоти від 8 кГц до 67 ГГц та забезпечує діапазон вимірювання потужності від -70 дБм до +44 дБм
• точне вимірювання різних типів сигналів
  • забезпечує точне вимірювання середньої потужності модульованих сигналів, що робить його придатним для вимірювань у сфері зв’язку та інших галузях. Підтримувані формати сигналів включають безперервну хвилю, імпульсну модуляцію та векторну модуляцію, зокрема 3G, 4G і 5G
• висока точність вимірювання середньої потужності
  • забезпечує відмінну точність вимірювання середньої потужності. Наприклад, модель 87235C досягає точності 0,20 дБ у діапазоні від -40 дБм до +20 дБм

87236 USB датчик пікової/середньої потужності (50 МГц – 67 ГГц)

Серія USB датчиків пікової/середньої потужності 87236 — це інструмент для вимірювання широкосмугової потужності, що використовує інтерфейс USB 2.0 для забезпечення вимірювань середньої та імпульсної потужності, а також статистичного аналізу CCDF. Він має частотний діапазон від 50 МГц до 67 ГГц, максимальну точність вимірювання середньої потужності 0,20 дБ, відеосмугу пропускання ≥30 МГц і часи наростання/спаду ≤13 нс. Цей компактний і легкий пристрій використовує USB для живлення та обміну даними при підключенні до комп’ютера. Його можна застосовувати для розширення можливостей вимірювання потужності електронних вимірювальних приладів і тестових систем, що робить його придатним для польових випробувань, тестування на виробничих лініях та інтеграції систем.

Основні характеристики

• серія 87236 забезпечує вимірювання середньої потужності до -45 дБм і вимірювання огинаючої імпульсу до -35 дБм, із точністю вимірювання середньої потужності до 0,20 дБ. Підтримує зовнішній тригер у режимі лише середньої потужності. Регулюючи розмір апертури та затримку тригера, користувач може вибрати будь-яку ділянку сигналу для вимірювання
• серія 87236 точно вимірює як потужність, так і часові параметри імпульсних сигналів. Завдяки максимальній відеосмузі 30 МГц і часу наростання/спаду 13 нс, можливе вимірювання імпульсів тривалістю від 50 нс
• серія 87236 забезпечує внутрішню нульову калібровку датчиків потужності через внутрішні комутаційні схеми при підключенні до об’єкта вимірювання. Це прискорює вимірювання, зменшує зношення роз’ємів і знижує невизначеність вимірювання
• серія 87236 має вбудовану функцію входу тригера. За допомогою стандартного тригерного кабелю зовнішній сигнал тригера від джерела сигналу або об’єкта вимірювання може бути поданий на датчик потужності, що забезпечує точне спрацювання навіть для сигналів, близьких до рівня шуму
• функція автоматичного вимірювання дозволяє отримувати результати натисканням однієї кнопки при вимірюванні імпульсно-модульованих сигналів
• автоматичне вимірювання охоплює 16 параметрів імпульсної потужності та часу
• параметри потужності: пікова потужність, мінімальна потужність, середня потужність, верхній рівень потужності, нижній рівень потужності, відношення пікової до середньої потужності, перевищення (overshoot), час наростання/спаду імпульсу
• часові параметри: тривалість імпульсу, період імпульсу, частота імпульсу, затримка фронту, час наростання, час спаду, коефіцієнт заповнення, пауза
• серія 87236 забезпечує швидкість вимірювання до 50 000 відліків за секунду в буферному режимі
• попередньо налаштовані функції дозволяють швидкий доступ до конфігурацій вимірювання для 23 поширених форматів бездротового зв’язку, включаючи GSM900, EDGE, NADC, iDEN, Bluetooth, CDMAOne і CDMA2000, що скорочує час налаштування
• буферизований режим вимірювання із зовнішнім тригером дозволяє налаштовувати послідовності вимірювань відповідно до вимог тестування. Результати зберігаються в реальному часі та можуть бути отримані після завершення всієї послідовності. Цей режим зазвичай використовується для вимірювань зі скануванням потужності, покрокового сканування частоти та спискових вимірювань на основі часових слотів і структури кадрів сигналів зв’язку
• підключення до об’єкта вимірювання здійснюється через апаратне узгодження (hardware handshaking), що дозволяє серії 87236 швидко виконувати кожне вимірювання у заданій послідовності. Це значно скорочує час вимірювання та підвищує ефективність при великій кількості точок вимірювання

87237 USB термо датчик потужності (DC – 110 ГГц)

Серія USB термо датчиків потужності 87237 — це високоточний вимірювальний інструмент метрологічного класу з високою стабільністю, побудований на основі термопарних сенсорів. Забезпечує точне вимірювання середньої потужності для сигналів будь-якого типу модуляції.

Основні характеристики

• широкий частотний діапазон і висока точність вимірювання потужності
  • один датчик потужності серії 87237 покриває діапазон від DC до 110 ГГц, забезпечуючи точність вимірювання потужності до 0,16 дБ
• вбудована енергонезалежна пам’ять із калібрувальними даними
  • вбудована енергонезалежна пам’ять автоматично зберігає калібрувальні дані та параметри, що усуває необхідність зовнішнього калібрування. Функція plug and play підвищує ефективність тестування
• відмінні характеристики КСХ
  • низький коефіцієнт стоячої хвилі (VSWR) у всьому частотному діапазоні та рівномірна частотна характеристика значно зменшують невизначеність вимірювань, спричинену узгодженням імпедансів між об’єктом вимірювання та датчиком потужності

Де придбати:

🔵 Вимірювач потужності 2439D та USB-датчики потужності доступні для замовлення в офіційного дистриб’ютора Ceyear в Україні – компанії SEA (tmm@sea.com.ua).
