Обзор продукта
Анализатор кабелей и антенн Ceyear 3681 серии имеет диапазон частот от 300 кГц до 9 ГГц и может измерять такие параметры как потери в кабеле, КСВН (VSWR) и обратные потери. Он также может выявлять незначительные неисправности с помощью функции определения места повреждения на основе КСВН или возвратных потерь, что позволяет устранять потенциальные дефекты.

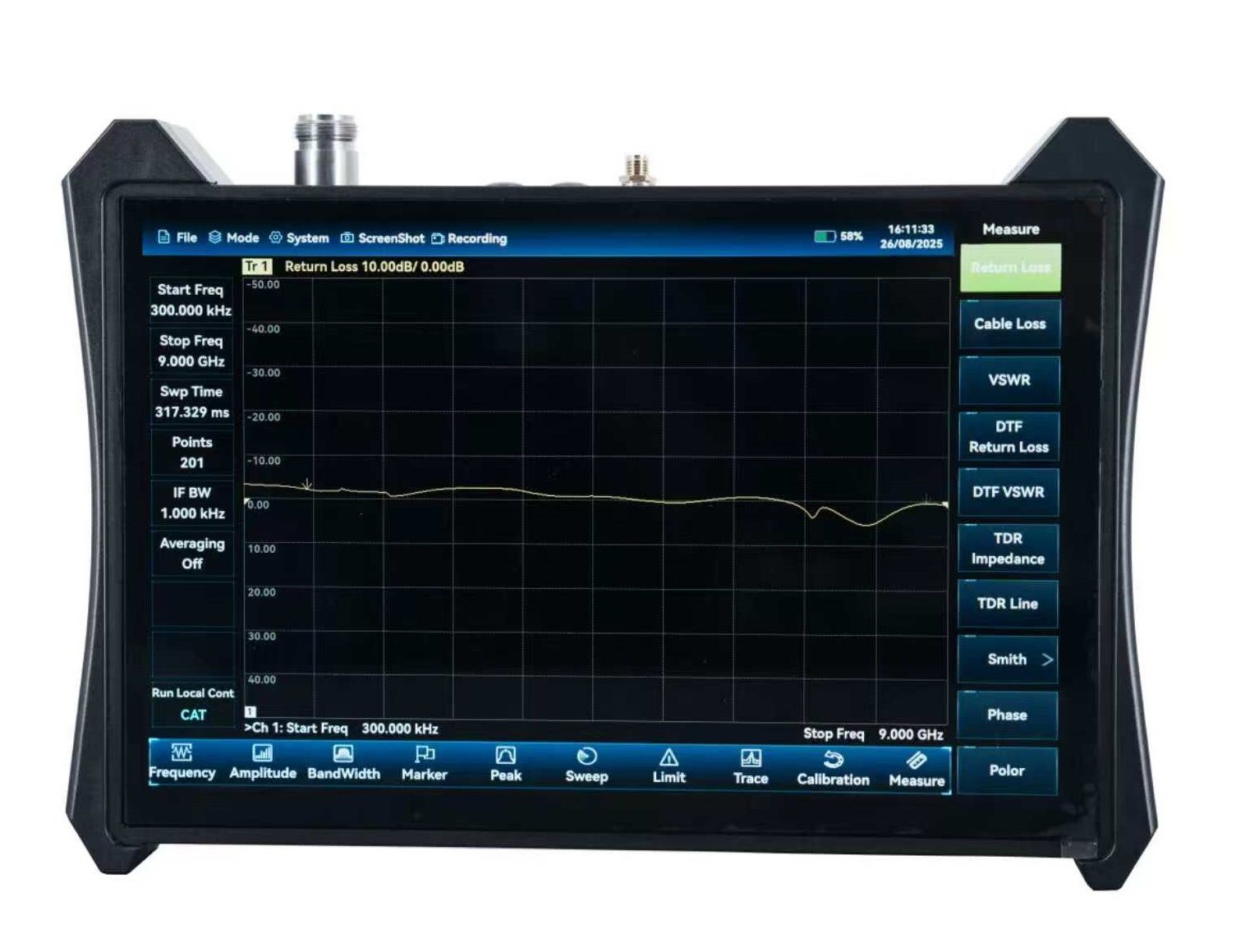

Модель 3681B обладает компактной и легкой конструкцией, что обеспечивает удобство транспортировки и работы в ограниченном пространстве. Оснащенный 10,1-дюймовым сенсорным LCD-дисплеем, он обеспечивает интуитивно понятный интерфейс для повышения эффективности полевых измерений.
Анализатор кабелей и антенн 3681BU работает на базе интерфейса USB 3.0. Компактный, эффективный и гибкий, он идеально подходит для применения, где требуется высокая мобильность и портативность в тестовых системах, в частности для тестирования телекоммуникационных и радиочастотных компонентов. Он также подходит для задач, требующих высокого уровня автоматизации и эффективности тестирования.
Основные характеристики
- Практический анализ антенн и фидерных линий
Возможно измерение возвратных потерь и потерь в кабеле (1-порт)
Предусмотрена функция определения расстояния до места повреждения (DTF)
Функция анализа кабеля методом TDR позволяет определять место и характер неисправности (например, короткое замыкание или обрыв)
- Поддержка встроенной калибровки
Повышение эффективности тестирования благодаря калибровке одним нажатием без необходимости использования внешних калибровочных наборов
- Гибкий оптический рефлектометр и оптический измеритель мощности
Оптический рефлектометр (OTDR):
Тип волокна: G.652, одномодовое 9/125
Длина волны измерения: 1310 нм ±20 нм и 1550 нм ±20 нм.
Динамический диапазон: 38 дБ (типично)
Оптический измеритель мощности:
Длина волн: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 нм
Диапазон измерения: -50 dBm ~ +20 dBm (типично)
(один оптический порт совместно используется с OTDR)
- Удобство использования
Предусмотрен 10,1-дюймовый LCD-дисплей с емкостным сенсорным экраном, поддерживается перетаскивание маркеров
8 независимых курсоров, 4 окна отображения, 8 трасс отображения
- Хорошая адаптация к полевым условиям
Рабочая температура: -10°C – 55°C, температура хранения: -40°C – 70°C
Масса 3681B (без аккумулятора): примерно 1,3 кг
Масса 3681BU: примерно 0,4 кг.
Три режима отображения: Default, Outdoor и Night mode
Встроенный литий-ионный аккумулятор большой емкости, типичное время работы от батареи – 4 часа
Расширенные режимы и возможности тестирования
Анализ антенн и фидеров:
Анализатор кабелей и антенн 3681 поддерживает измерение обратных потерь (return loss), КСВН (VSWR), импеданса, потерь в кабеле и расстояния до места повреждения кабелей, фидеров и других исследуемых устройств (DUT). Измерение возвратных потерь и расстояния до повреждения помогают пользователю определить конкретные причины ухудшения характеристик антенно-фидерной системы.
Функция анализа антенн и фидеров поддерживает тестирование TDR для определения типа повреждений кабеля. Кроме того, в приборе уже встроены параметры некоторых распространенных типов кабелей и фидеров, что упрощает работу с ним.
Измерение мощности через USB (опция):
Анализатор кабелей и антенн 3681B может использоваться для измерения сигналов непрерывной волны до 67 ГГц при подключении внешних USB-датчиков мощности Ceyear серий 87233C/D/E/F/L или датчиков средней мощности 87235B/C/D/F/FA/H/L.
Измерение пиковой мощности через USB (опция):
Анализатор кабелей и антенн 3681B при подключении через USB-интерфейс к внешним USB-датчикам пиковой мощности Ceyear 87234D/E/F/L и 87236D/E/F/L может использоваться для измерения РЧ/микроволновых сигналов до 67 ГГц, обеспечивая измерение импульсной мощности.
Оптический рефлектометр во временной области (опция):
Оптический рефлектометр во временной области анализатора кабелей и антенн 3681B при подключении внешнего оптического USB рефлектометра может использоваться для определения места повреждения оптического волокна, анализа неисправностей и измерения оптической мощности.
Типичные применения
Полевая комплексная оценка характеристик электронного оборудования
Анализатор кабелей и антенн 3681B имеет много преимуществ, включая высокие технические характеристики, высокую скорость сканирования и простоту использования. Прибор портативный, компактный и легкий, а также имеет высокую устойчивость к условиям окружающей среды. Он может работать от аккумулятора и идеально подходит для монтажа, настройки и обслуживания электронного оборудования в полевых условиях.
Многопараметрическое тестирование для кабельного телевидения, беспроводной связи и т.п.
Анализатор кабелей и антенн серии 3681 применяется операторами и производителями оборудования в сфере кабельного телевидения, сотовых систем связи, цифровых мобильных телекоммуникаций для проведения комплексных полевых тестов контактных характеристик антенн и фидеров, S-параметров компонентов и проходной мощности.
Построение многоканальной системы тестирования параметра S11
Анализатор кабелей и антенн 3681BU представляет собой компактный, эффективный и гибкий модуль с подключением через USB-шину. Его можно использовать для построения многоканальных систем тестирования параметра S11 на производственных линиях, обеспечивая пользователям недорогое решение для интеграции систем тестирования параметра S11.
