Источники шума генерируют случайные непрерывные спектральные сигналы, используемые в качестве эталона шумовой мощности для измерения коэффициента шума. Имея более 30 лет опыта в области измерения коэффициента шума, компания Ceyear разработала серию источников шума 1661X, отличающихся стабильной выходной шумовой мощностью и равномерной спектральной плотностью мощности. Эти источники позволяют значительно повысить точность измерения коэффициента шума. Серия включает 22 модели стандартных источников шума (16613) и интеллектуальных источников шума (16614/16615), поддерживающих три типа интерфейсов управления: BNC, I²C и USB.
Они имеют широкую полосу частот от 10 МГц до 110 ГГц. Продукты характеризуются малым коэффициентом стоячей волны по напряжению (VSWR) на выходном порту, хорошей равномерностью соотношения сигнал/шум (SNR) на выходе и другими преимуществами. Эти устройства могут использоваться для построения систем измерения коэффициента шума вместе с разными измерительными приборами, а также применяться самостоятельно как источник калибровки.

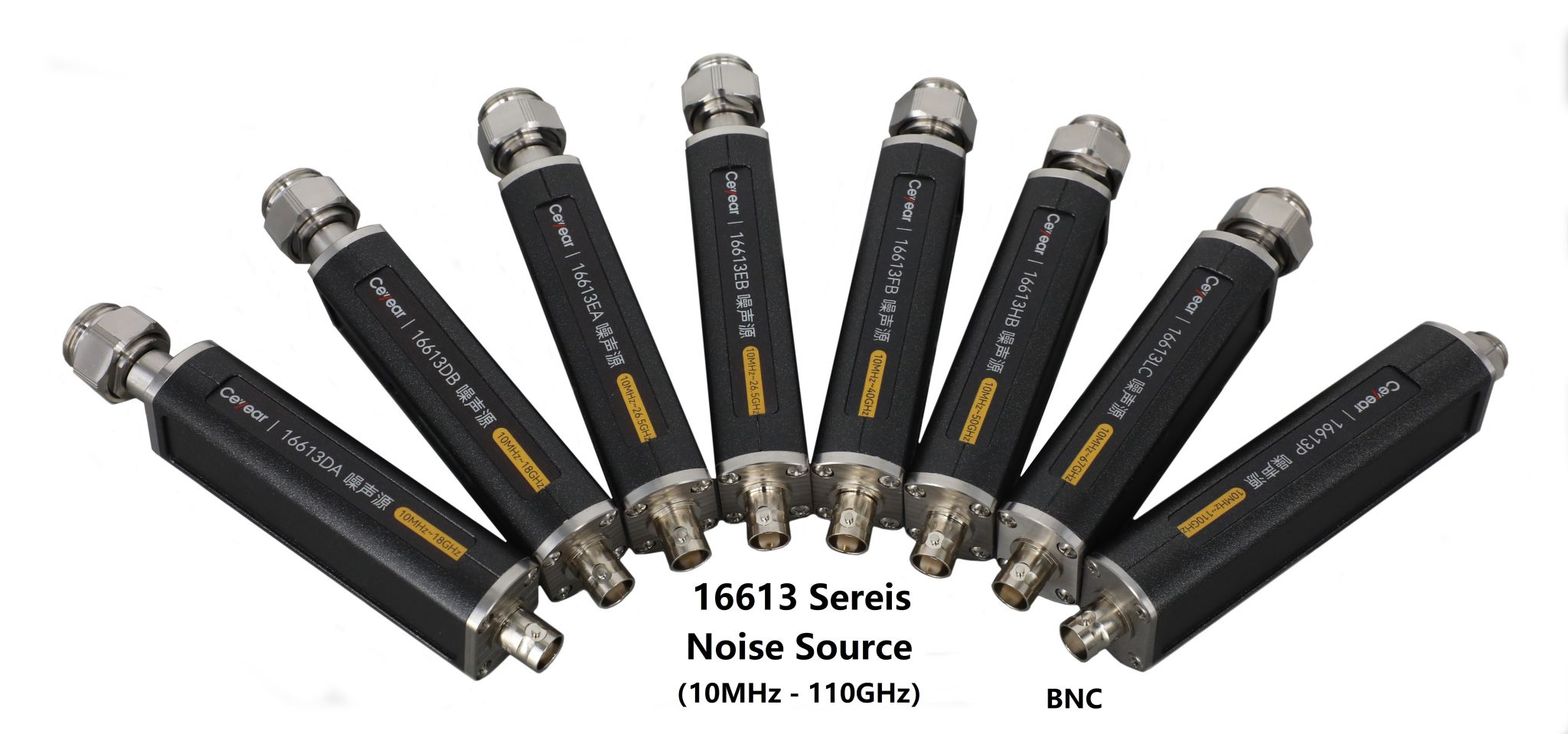

Серия стандартных источников шума 16 613 охватывает диапазоны частот от 10 МГц до 18, 26,5, 40, 50, 67 и 110 ГГц. Серия включает восемь моделей: 16613DA, 16613DB, 16613EA, 16613EB, 16613FB, 16613HB, 16613LC и 16613P. Они используют международный стандарт управления напряжением +28 В и интерфейс BNC с отрицательным контактом, что обеспечивает высокую совместимость.

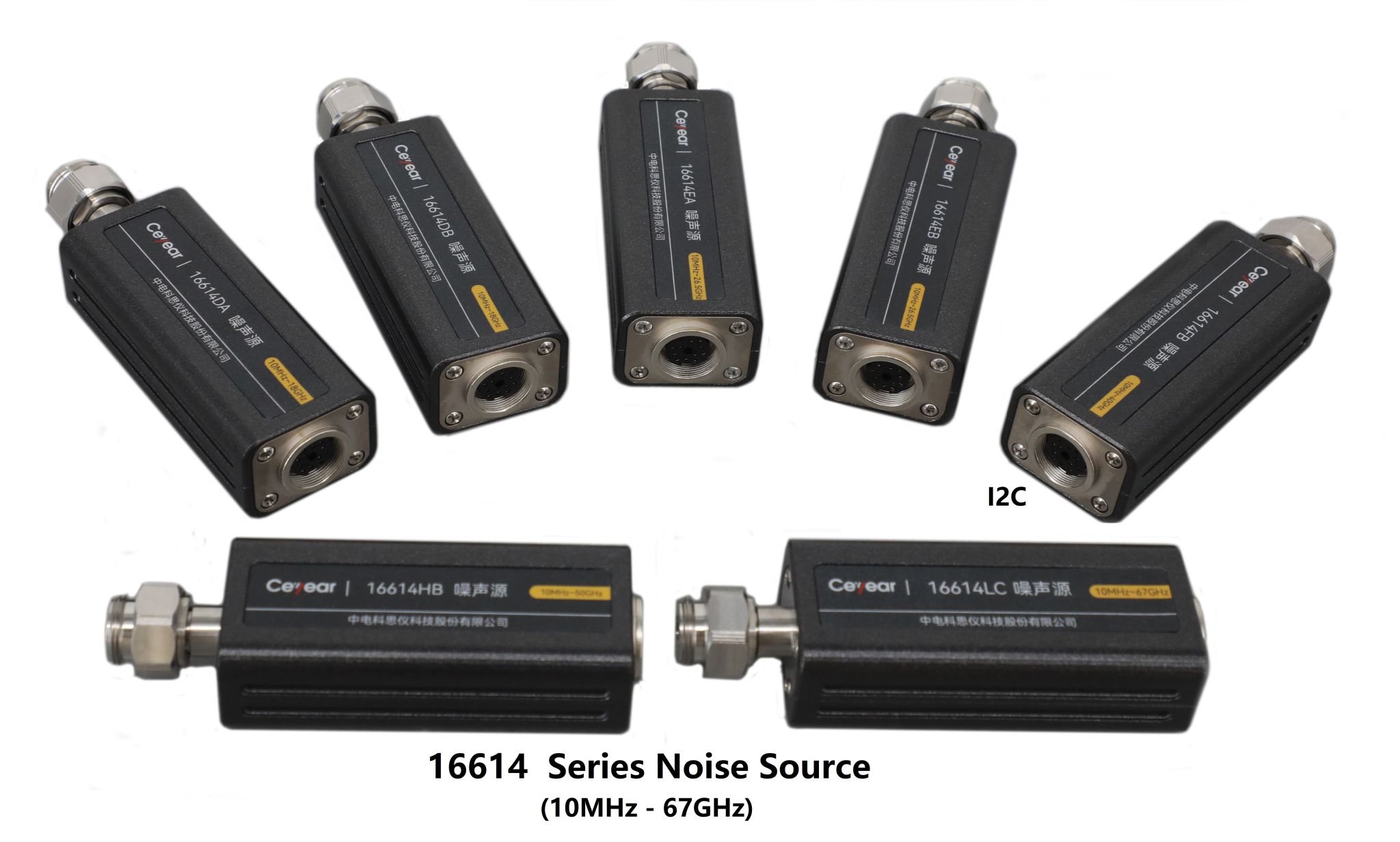

Серия интеллектуальных источников шума 16614 охватывает диапазон частот от 10 МГц до 18, 26,5, 40, 50 и 67 ГГц и включает в себя семь моделей: 16614DA, 16614DB, 16614EA, 16614EB, 16614B Эти модели используют технологию шины I²C и электронно сохраняют значение избыточного коэффициента шума (ENR). Они также имеют встроенный цифровой датчик температуры, автоматически загружающий значение ENR после подключения к анализатору коэффициента шума. Определение температуры окружающей среды в режиме реального времени увеличивает скорость и точность измерения.

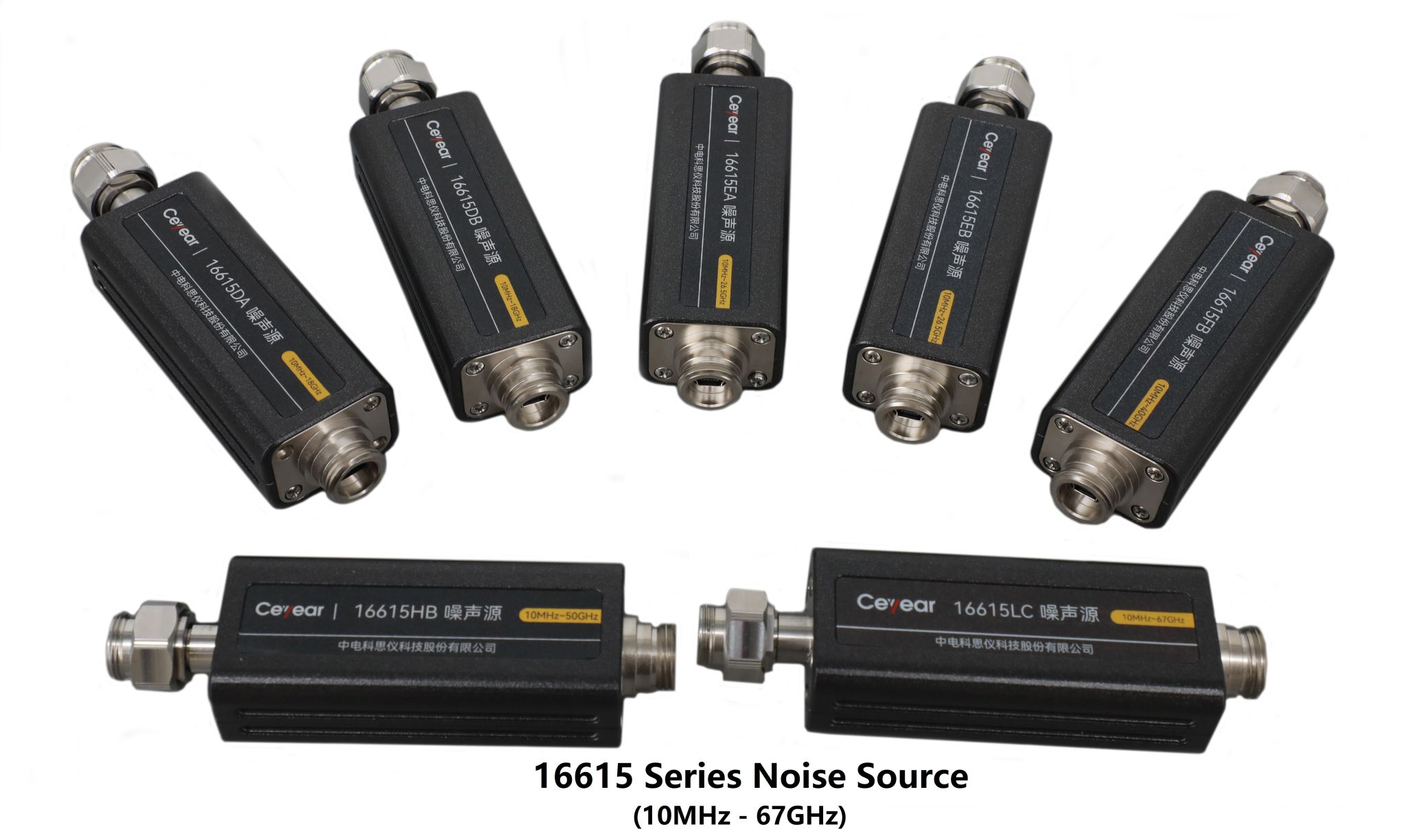

Серия интеллектуальных источников шума 16 615 охватывает частоты от 10 МГц до 18, 26,5, 40, 50 и 67 ГГц. Она включает в себя семь моделей: 16615DA, 16615DB, 16615EA, 16615EB, 16615FB, 16615HB и 16615LC. Имеет дизайн с интерфейсом USB, что лучше отвечает многосценарным приложениям. Поддерживает протокол USB TMC и имеет электронную сохранность коэффициента шума. Встроенный цифровой температурный датчик позволяет легко получать доступ и поддерживает тестовые приборы на Windows и Linux. Может также подключаться к компьютеру для программного управления.
Основные характеристики
- Широкий диапазон частот и гибкий выбор полосы, отличная равномерность SNR и возможность выбора параметров SNR.
- Поддерживает широкий спектр устройств для измерения шумовых характеристик. USB-источник шума также может быть подключен к компьютеру для программируемого использования
- Интеллектуальные источники шума серий 16614/16615 поддерживают plug-and-play и электронную сохранность данных SNR
- Интеллектуальные источники шума серий 16614/16615 имеют встроенные цифровые температурные сенсоры для регистрации температуры окружающей среды в реальном времени

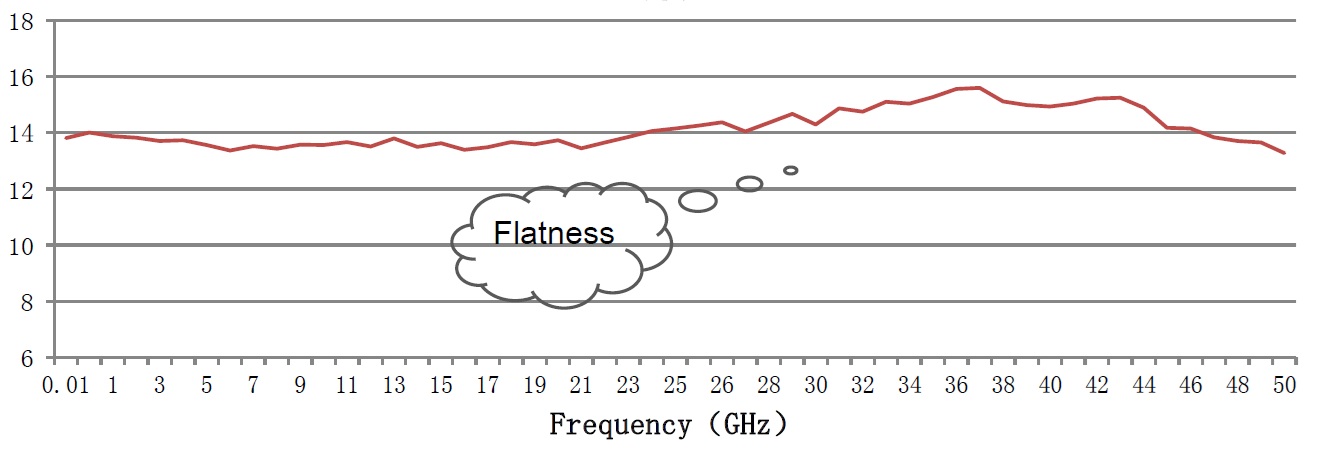

Широкий диапазон частот и гибкий выбор полосы
Источник шума отличается широким диапазоном частот, гибким выбором полосы частот, отличной равномерностью коэффициента шума и возможностью выбора величины шума. Эти функции обеспечивают оптимальный стандарт шумовой мощности для измерения коэффициентов шума тестируемых компонентов в разных частотных диапазонах и диапазонах усиления.
Поддержка широкого спектра приборов для измерения шумовых характеристик
USB-интеллектуальные источники шума серии 16615 могут работать с анализаторами коэффициента шума серии TianHeng Star компании Ceyear, векторными анализаторами цепей и анализаторами сигналов/спектра; а также с сериями анализаторов сигналов/спектра 4082 и 4052 и другими приборами. Они также могут быть подключены к компьютеру для программируемого использования.
Интеллектуальные источники шума поддерживают plug-and-play и электронную сохранность данных SNR

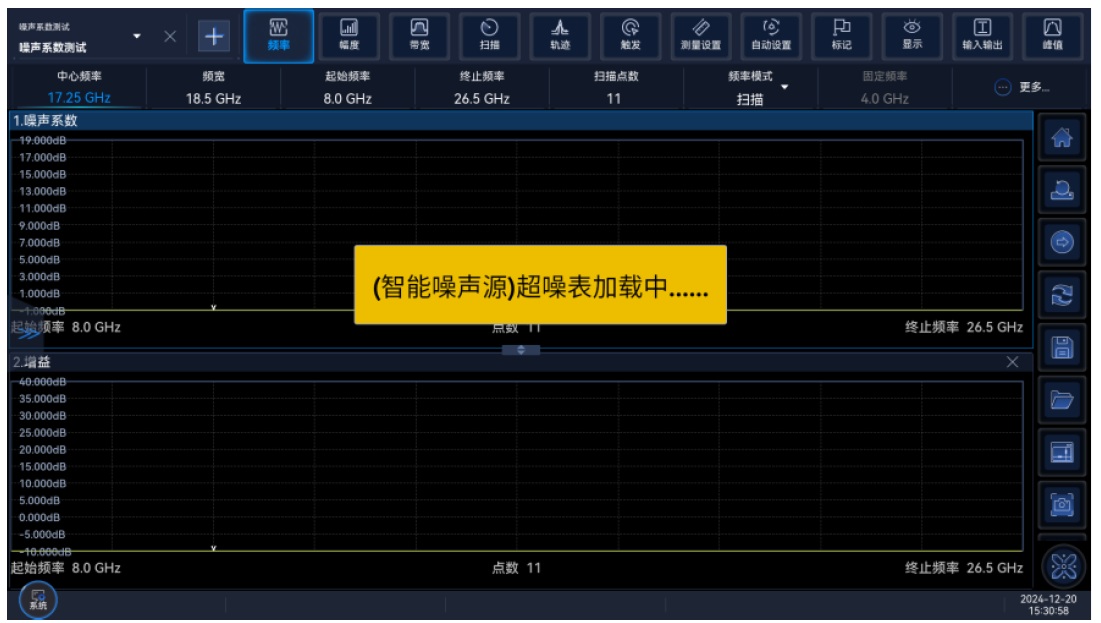

Источники шума 16614/16615 поддерживают функцию автоматического интеллектуального определения и возможность plug-and-play. Они имеют встроенную электронную память, хранящую пары данных частоты и коэффициента шума. После подключения к приборам для измерения шумовых коэффициентов коэффициент шума источников шума автоматически загружается в таблицу коэффициентов шума прибора, что повышает скорость измерений.
Интеллектуальные источники шума имеют встроенные цифровые температурные сенсоры
Источники шума серий 16614/16615 имеют встроенный цифровой температурный сенсор, в реальном времени фиксирующий изменения температуры окружающей среды. Этот датчик используется для температурной коррекции измерений коэффициента шума, что повышает точность измерений.
