Двонапрямлене джерело живлення постійного струму IT-M3400 поєднує функції двонапрямленого джерела живлення та рекуперативного електронного навантаження. Воно зберігає переваги серії M, зокрема високу щільність потужності та модульну архітектуру.

Пристрій відповідає вимогам замовників щодо тестування на різних рівнях струму та потужності. Підтримується синхронне керування та незалежне налаштування до 256 каналів, що забезпечує ефективне та масштабоване тестування на виробничих лініях. Одночасно IT-M3400 забезпечує високу точність генерації та вимірювання, а також має низку захисних функцій, спеціально розроблених для тестування. Пристрій підходить для різних сфер застосування, зокрема для тестування силових модулів, інтелектуального промислового обладнання, автомобільної електроніки, а також заряджання та розряджання різних акумуляторів невеликої ємності.

ХАРАКТЕРИСТИКИ

  • 1U, половина стійкового модуля, висока щільність потужності
  • Двонапрямлений потік енергії
  • Використання силових напівпровідникових приладів третього покоління SiC для ефективної рекуперації енергії
  • Тестування акумуляторів
  • Імітація акумуляторів
  • Підтримка синхронного керування до 256 каналів із функцією пропорційного відстеження
  • Високошвидкісне вимірювання, частота оновлення 10 разів/с
  • Пріоритетний режим CC/CV
  • Регульований вихідний імпеданс
  • Програмований час наростання та спаду напруги й струму
  • Функція вимірювання температури, захист від перегрівання
  • Режим List
  • Різноманітні функції захисту, зокрема OCP / UCP / OVP / OTP / OPP / UVP, захист від перегрівання, захист від несправностей електромережі, збереження інформації про несправності, Foldback, захист при вимкненні живлення та захист у разі аномального сигналу Sense
  • Автоматичне визначення стану електромережі для забезпечення надійного підключення до мережі
  • Функція попереднього заряду (Pre-charge) для запобігання кидку струму під час підключення DC-навантаження
  • Захист від зворотної полярності за допомогою опціональних аксесуарів
  • П’ять опціональних інтерфейсних карт із підтримкою RS232, CAN, LAN, GPIB, USB_TMC, USB_VCP, RS485, аналогового інтерфейсу та I/O
Model Voltage Current Power Model Voltage Current Power
IT-M3412 60V 30A 200W IT-M3414 300V 6A 200W
IT-M3422 60V 30A 400W IT-M3424 300V 6A 400W
IT-M3432 60V 30A 800W IT-M3434 300V 6A 800W
IT-M3413 150V 12A 200W IT-M3415 600V 3A 200W
IT-M3423 150V 12A 400W IT-M3425 600V 3A 400W
IT-M3433 150V 12A 800W IT-M3435 600V 3A 800W

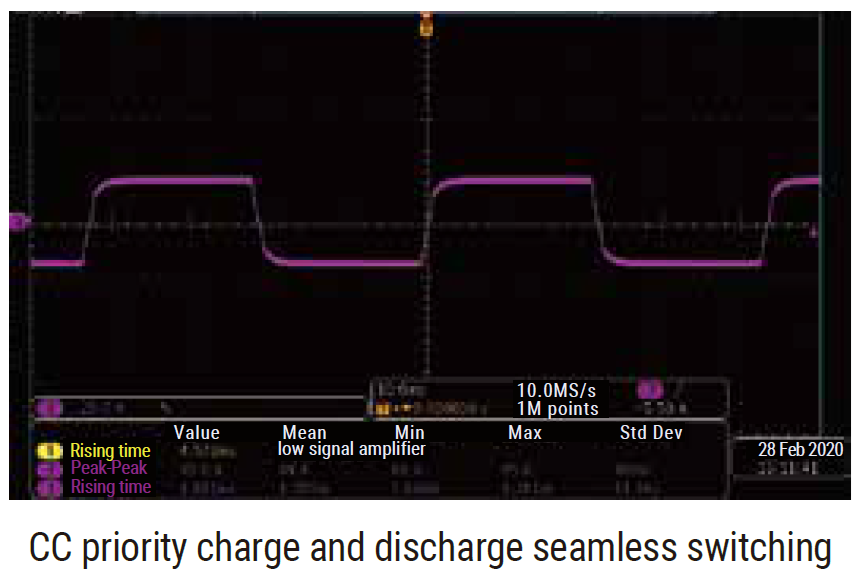

Безшовне перемикання між режимами джерела та навантаження

На відміну від традиційного джерела живлення та навантаження, під час перемикання між позитивним і негативним струмом може виникати короткочасний стрибок і порушення плавності переходу. IT-M3400 поєднує функції джерела живлення та навантаження в одному пристрої, забезпечуючи високошвидкісне та безшовне перемикання між режимами джерела та навантаження.

Таким чином, швидке та безшовне перемикання між режимами джерела та навантаження ефективно запобігає перевищенню встановлених значень напруги або струму. Це широко застосовується для тестування акумуляторів, акумуляторних блоків, плат захисту акумуляторів та іншого обладнання для накопичення енергії.

*Доступно лише для одного пристрою.

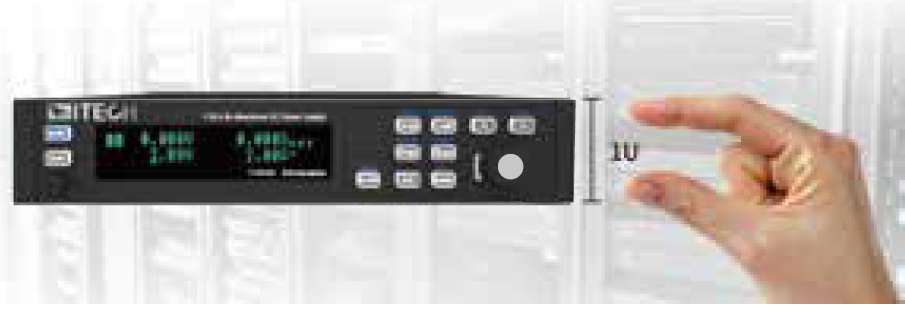

1U, половина стійкового модуля, компактний корпус

IT-M3400 має компактний форм-фактор 1U, половина стійкового модуля, та підтримує вихідну потужність до 800 Вт. Пристрій вирізняється не лише високою щільністю потужності, але й високою роздільною здатністю, точністю та стабільністю.

Вихідна напруга може досягати 600 В, а вихідний струм — 30 А. Уся серія налічує 12 моделей із широким діапазоном вихідних параметрів, завдяки чому один пристрій може охоплювати широкий спектр застосувань.

Застосування

  • Тестування малопотужних силових модулів
    • Тестування DC-DC силових модулів, мікроінверторів
    • Тестування DC-AC, тестування двонапрямлених DC-DC модулів
  • Тестування заряджання та розряджання різних акумуляторів малої ємності
    • Акумулятори електромобілів, акумулятори пристроїв 3C, акумулятори БПЛА
  • Тестування інтелектуального промислового обладнання
    • Тестування ESC для БПЛА, тестування сервомоторів малих роботів
  • Тестування джерел живлення автомобільного електронного обладнання
    • Електропідсилювач керма, електричне гальмо iBooster

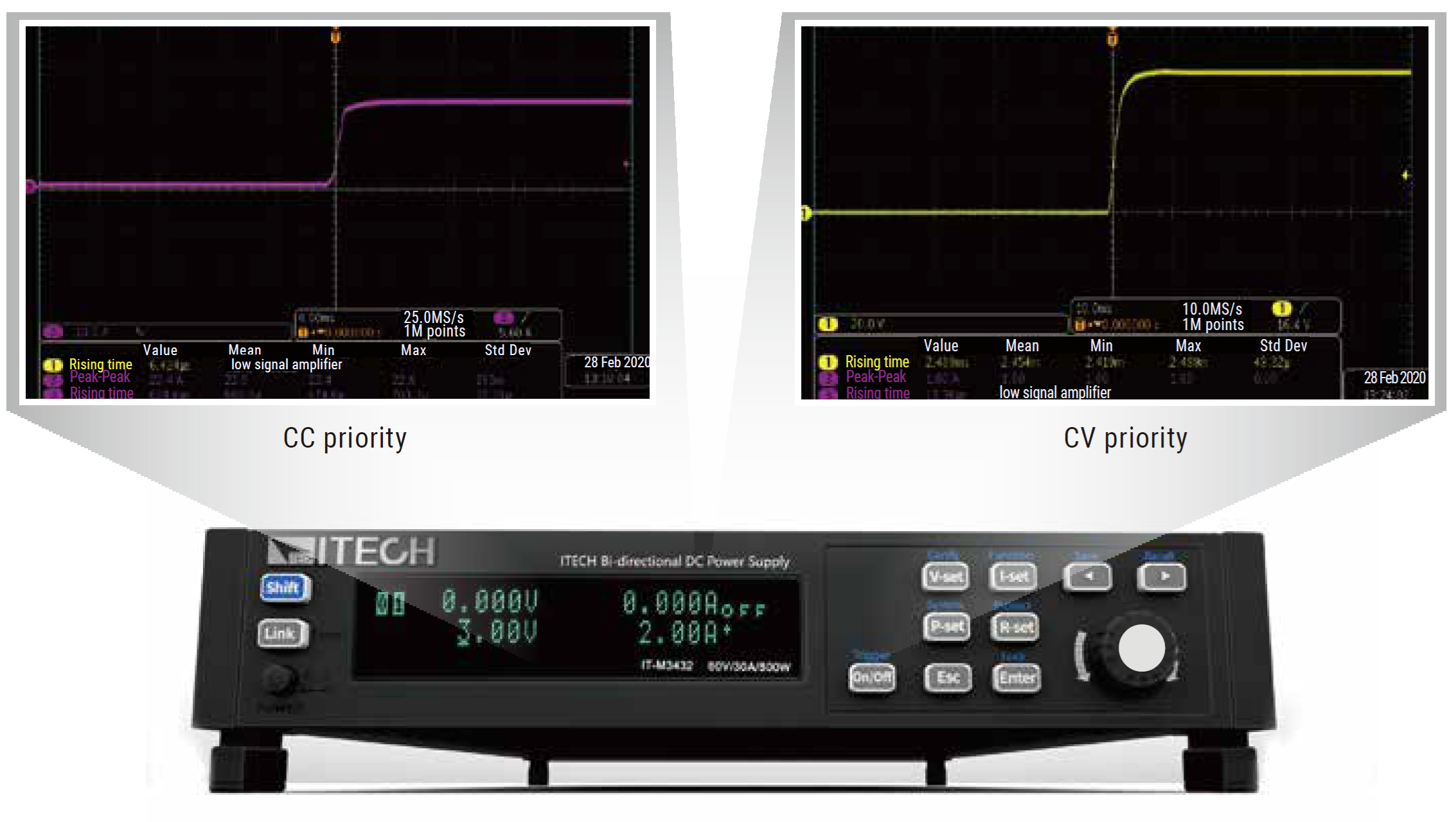

Функція пріоритету CC та CV

IT-M3400 підтримує функцію пріоритету CC/CV, яка допомагає користувачам вирішувати різні складні проблеми під час тривалого тестування.

Для тестів, що потребують високої швидкості наростання напруги, користувач може вибрати режим пріоритету CV для забезпечення швидшого наростання напруги. Або можна вибрати режим пріоритету CC, за якого вихідний струм не має перевищення встановленого значення, що дозволяє тестувати пристрої (DUT) із характеристиками роботи при постійному струмі.

Ця функція широко використовується для моделювання перехідних процесів та дослідження характеристик джерел живлення, зокрема під час тестування лазерів, інтегральних схем, процесів заряджання та розряджання, а також автомобільної електроніки.

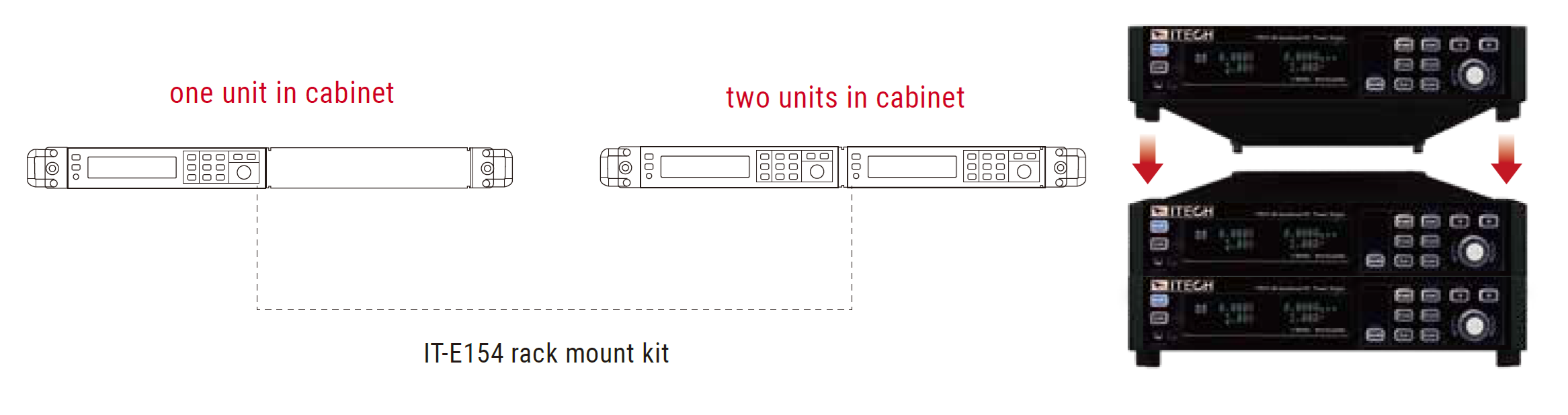

Модульна архітектура, довільна конфігурація

Модульна конструкція IT-M3400 зі змінними модулями дозволяє легко об’єднувати прилади за принципом конструктора без використання додаткових аксесуарів.

Крім того, користувачі можуть використовувати комплект для встановлення в стійку IT-E154, що дозволяє легко встановити один або декілька приладів у стандартну 19-дюймову стійку.

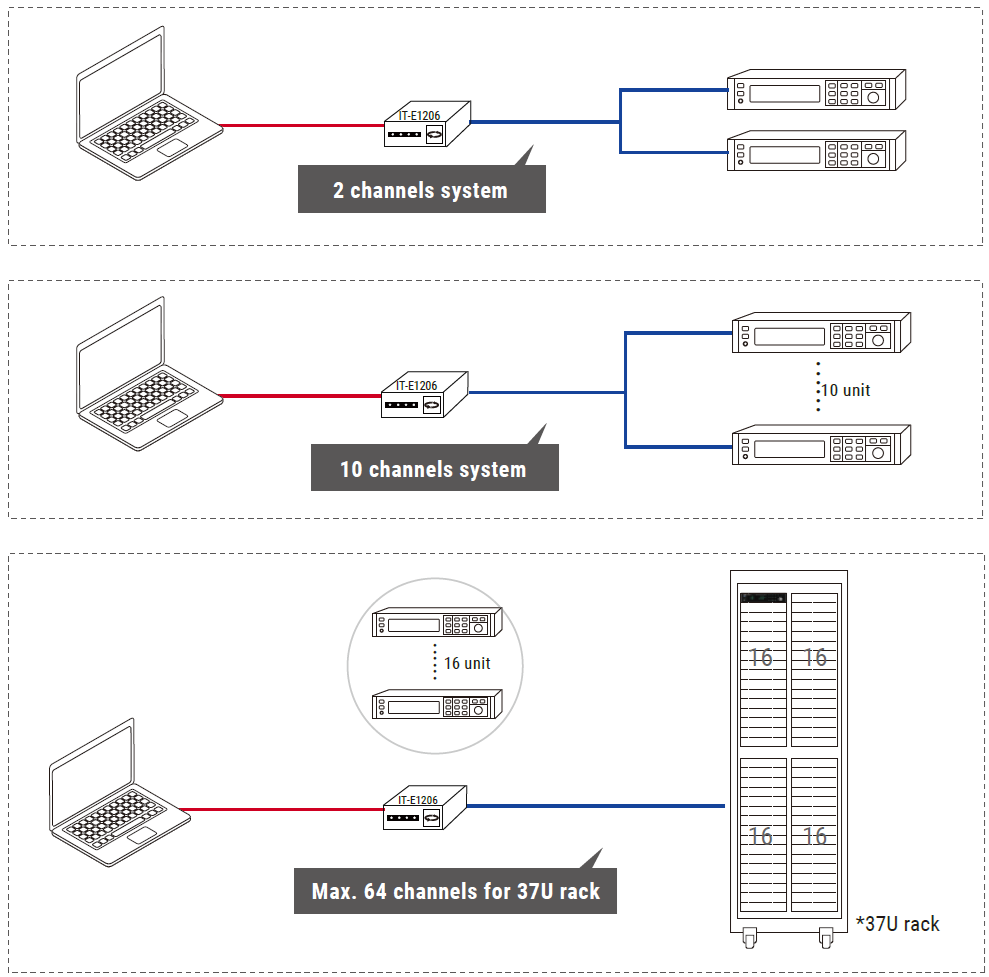

Багатоканальне незалежне керування, до 256 каналів

IT-M3400 забезпечує гнучку багатоканальну конфігурацію, що дозволяє користувачам створювати багатоканальні системи з функціями джерела живлення та навантаження. Номер кожного каналу відображається на передній панелі відповідного пристрою.

Для керування та програмування всіх пристроїв незалежно один від одного за допомогою графічного програмного забезпечення достатньо підключити ПК лише до одного пристрою.

IT-M3400 підтримує конфігурацію максимум 16×16 каналів. У кожну стійку висотою 37U можна інтегрувати до 64 пристроїв, що забезпечує 64 канали.

Рекуперація енергії та екологічність

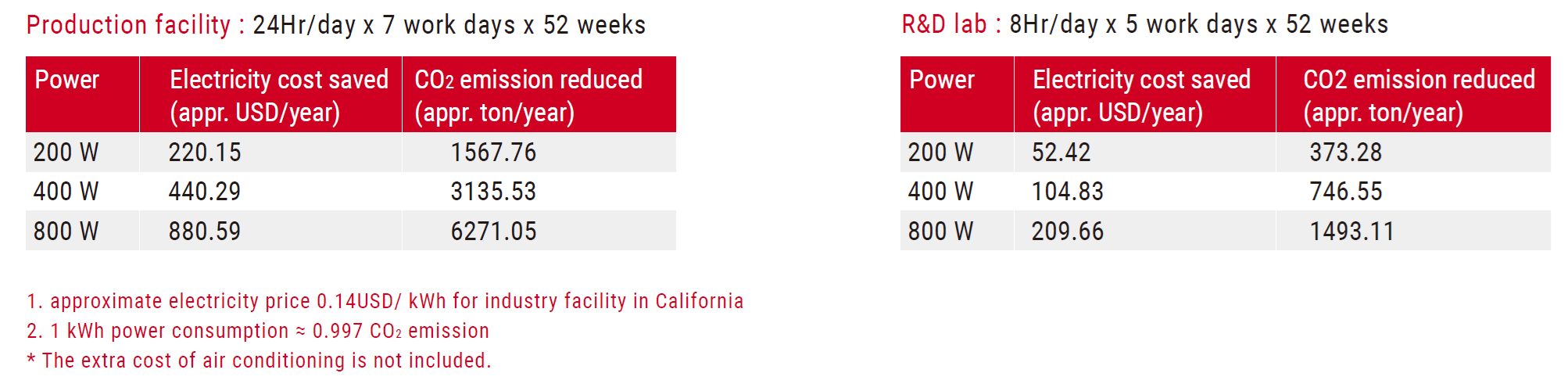

Завдяки функції рекуперації енергії IT-M3400 може повертати в електромережу до 90% енергії замість її розсіювання у вигляді тепла. Це не лише дозволяє знизити витрати на електроенергію, системи опалення, вентиляції та кондиціонування (HVAC), а й сприяє зменшенню викидів вуглецю та негативного впливу на навколишнє середовище.

Функція імітації акумулятора

IT-M3400 може імітувати до 99 акумуляторів, з’єднаних послідовно та паралельно. Користувач може задати напругу акумулятора, ємність, внутрішній опір та SOC, щоб швидко сформувати матрицю акумуляторів.

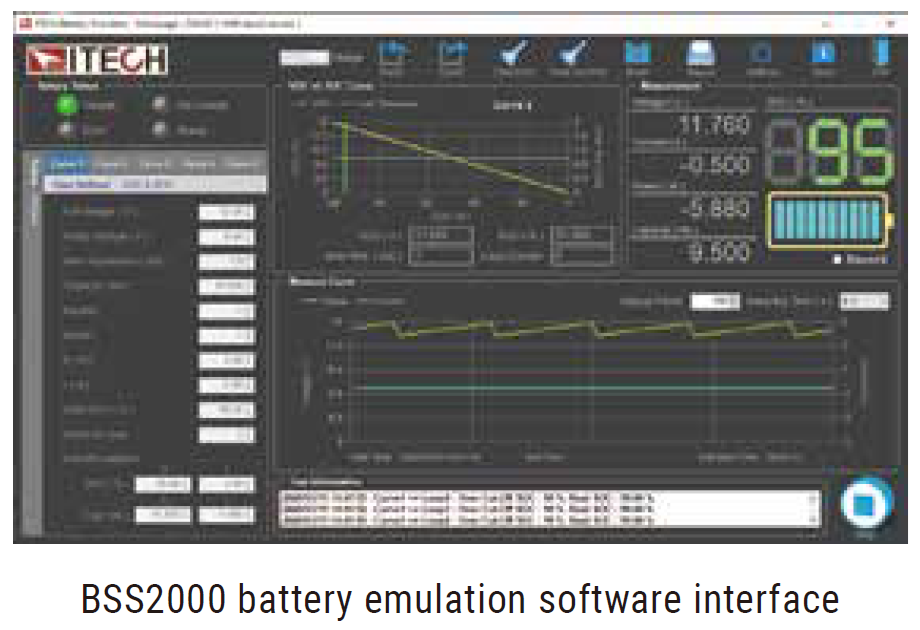

Для налаштування параметрів акумулятора користувач може скористатися опціональним професійним програмним забезпеченням ITECH для імітації акумуляторів BSS2000. Шляхом задання основних параметрів акумулятора можна швидко сформувати його характеристичну криву. Також можна задати початкову ємність акумулятора, щоб перевірити характеристики досліджуваного пристрою за різних станів заряду акумулятора.

Крім того, BSS2000 підтримує імпорт матриці акумулятора з MATLAB або імпорт фактичної кривої заряджання та розряджання акумулятора через файл .CSV для імітації реальних характеристик заряджання та розряджання акумулятора.

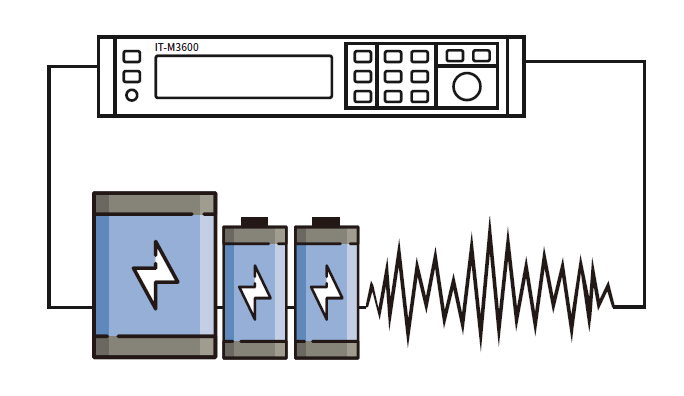

Функція тестування акумуляторів

Регенеративна система живлення серії IT-M3400 поєднує джерело живлення та рекуперативне електронне навантаження в одному пристрої. Завдяки регульованому вихідному імпедансу система може імітувати характеристики заряджання та розряджання акумулятора, а також виконувати інші види тестування.

Система може використовуватися не лише для тестування окремих акумуляторних елементів, а й для комплексного тестування акумуляторних блоків. Вона також дозволяє задавати параметри акумулятора та виконувати обробку даних за різних умов тестування, а також будувати графіки результатів тестування.

Опціональне професійне програмне забезпечення для тестування акумуляторів ITECH ITS5300 підтримує такі види тестування:

  • Моделювання робочих режимів
  • Тестування постійного внутрішнього опору акумулятора (DC IR)
  • Тестування ресурсу акумулятора
  • Тестування температурних характеристик акумулятора
  • Тестування надійності
  • Тестування характеристик заряджання та розряджання
  • Тестування циклічного ресурсу акумулятора
  • Тестування ємності акумулятора
  • Тестування стійкості до перезаряджання та надмірного розряджання
  • Тестування відповідності характеристик акумулятора вимогам

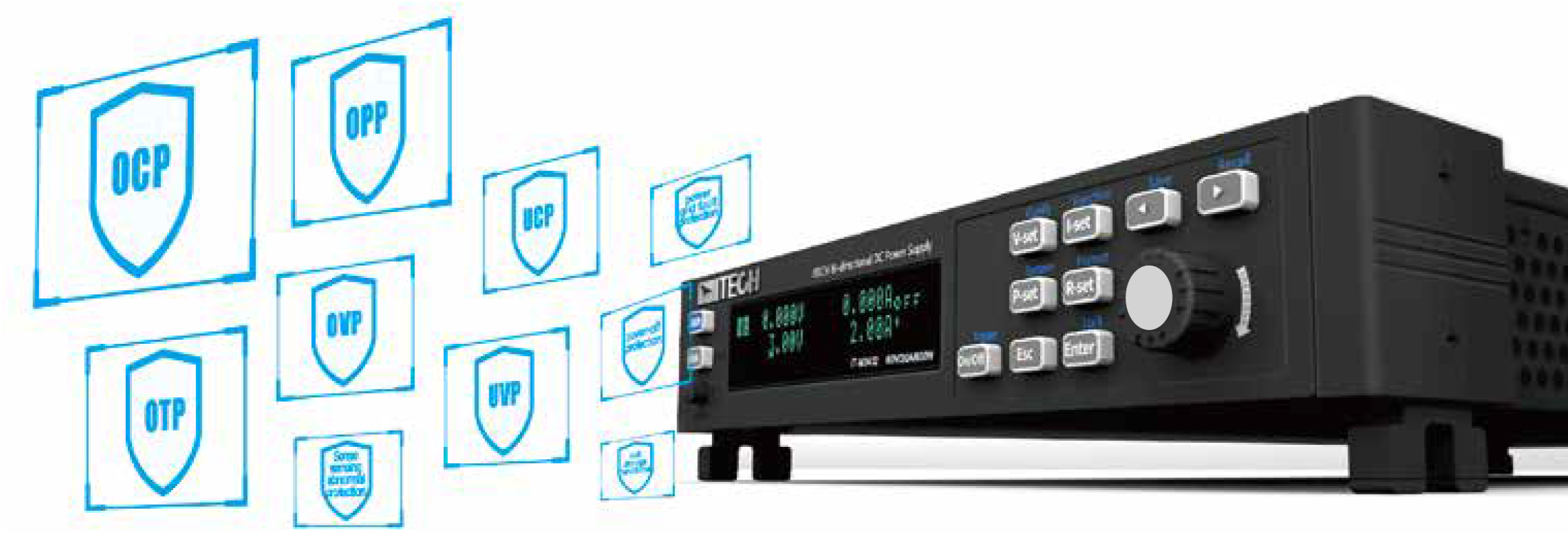

Функція багаторівневого захисту

IT-M3400 має широкий набір функцій захисту, зокрема OCP / UCP / OVP / OTP / OPP / UVP, захист від несправностей електромережі та функцію збереження інформації про несправності, а також захист при вимкненні живлення та захист у разі аномального сигналу Sense.

Унікальна функція захисту Foldback використовується для вимкнення виходу під час перемикання між режимами CV та CC, щоб захистити досліджуваний пристрій (DUT), чутливий до перевищення напруги та струму.

Функція автоматичного визначення стану електромережі вимикає пристрій у разі раптового відключення від мережі. Це забезпечує надійне підключення до електромережі та реалізує функцію захисту від острівного режиму.

Функція попереднього заряду (Pre-charge) запобігає перевищенню струму під час підключення DC-навантаження. Користувачі можуть додатково вибрати модуль захисту від зворотного підключення для реалізації захисту від переполюсовки та ефективного придушення кидка струму акумулятора.

Опціональні аксесуари

На задній панелі IT-M3400 передбачено слот для розширення інтерфейсів, який дозволяє користувачам розширювати функціональні можливості пристрою. Можна вибрати різні інтерфейси для реалізації різних функцій, зокрема інтерфейси зв’язку, зовнішній аналоговий інтерфейс, датчик температури тощо.
