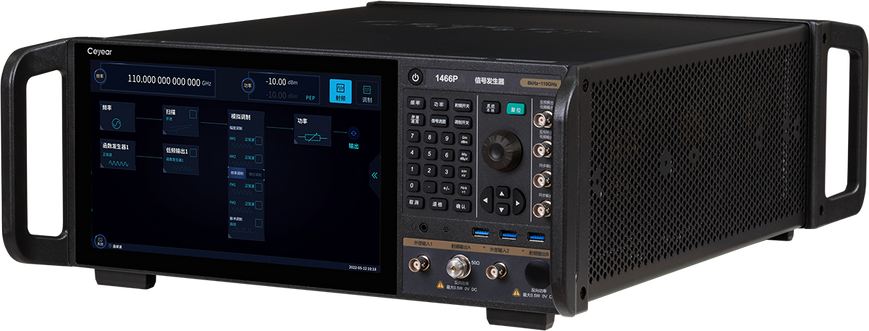

ВЧ генератор сигналів Ceyear 1466 серії — це універсальний вимірювальний прилад для передових випробувань у діапазонах мікрохвиль і міліметрових хвиль, що має широкий діапазон частот, високу спектральну чистоту сигналу, а також високу точність і великий динамічний діапазон вихідної потужності. Завдяки конструкції з двома ВЧ-каналами в одному пристрої він може задовольнити різноманітні вимоги до тестування. Розширений набір вбудованих функцій, таких як аналогове сканування, аналогова модуляція та імпульсна модуляція, робить щоденні вимірювання більш зручними.

Оновлена система взаємодії з користувачем включає великий сенсорний екран із графічним інтерфейсом, доступ через браузер на мобільних пристроях, підтримку підключення вимірювачів потужності різних виробників, багатокористувацький доступ, запис SCPI-команд, налаштування інтерфейсу керування та інші нові функції, що підвищують зручність роботи. Генератор сигналів Ceyear 1466 серії ідеально підходить для високоточних випробувань — від рівня компонентів до рівня систем.

Основні характеристики

• діапазон частот: від 6 кГц до 13 ГГц / 20 ГГц / 33 ГГц / 45 ГГц / 53 ГГц / 67 ГГц / 90 ГГц / 110 ГГц
• відмінна спектральна чистота: SSB < –132 dBc/Hz (типово для несучої 10 ГГц при відхиленні 10 кГц), паразитні складові < –80 dBc (для 10 ГГц)
• низький рівень широкосмугового шуму: SSB < –161 dBc/Hz (типово для несучої 20 ГГц при відхиленні 30 МГц)
• великий динамічний діапазон вихідної потужності: встановлюваний рівень від -150 dBm до +25 dBm
• підтримка AM, FM, фазової модуляції та імпульсної модуляції, мінімальна тривалість імпульсу — 20 нс
• підтримка покрокового, спискового, потужнісного та аналогового сканування
• підтримка двох каналів в одному приладі з незалежним налаштуванням кожного
• великий сенсорний екран із графічним інтерфейсом і підтримкою користувацьких меню
• кросплатформений доступ клієнтів і керування через браузер
• запис SCPI-команд у реальному часі та автоматичне створення прикладів програм керування

Високі ВЧ характеристики

Коаксіальний діапазон до 110 ГГц для простішого та точнішого тестування

Коаксіальний вихід ВЧ генератора сигналів Ceyear 1466 серії охоплює діапазон від 6 кГц до 110 ГГц. При цьому забезпечується високоточне керування амплітудою в широкому динамічному діапазоні, що гарантує високу точність і стабільність потужності. Генератор підтримує підключення зовнішніх розширювачів джерела сигналу серії Ceyear 8240X, що дозволяє розширити діапазон частот до 750 ГГц. Це потужний інструмент для ефективного тестування ВЧ відповідності систем 5G у міліметровому діапазоні.

Висока спектральна чистота, що спрощує передові вимірювання

Генератор сигналів Ceyear 1466 серії забезпечує формування сигналів із високою спектральною чистотою: фазовий шум SSB становить -145 dBc/Hz при відхиленні 10 кГц на несучій 1 ГГц і -132 dBc/Hz при відхиленні 10 кГц на несучій 10 ГГц; рівень широкосмугового шуму — -161 dBc/Hz при відхиленні 30 МГц на несучій 20 ГГц; паразитні складові — менше -80 dBc при 10 ГГц; гармоніки — менше -55 dBc. Висока чистота сигналу дозволяє уникнути впливу завад під час тестування мікрохвильових і міліметрових компонентів, систем і OTA-вимірювань.

Великий динамічний діапазон і висока точність вихідної потужності

Максимальна вихідна потужність ВЧ генератора сигналів Ceyear 1466 серії (типові значення): +27 dBm при 5 ГГц, +24 dBm при 20 ГГц, +25 dBm при 30 ГГц, +22 dBm при 60 ГГц, +3 dBm при 110 ГГц. Мінімально встановлюваний рівень вихідної потужності — до -150 dBm, а динамічний діапазон може досягати 170 dB. Показники точності потужності є одними з найкращих у галузі: менше 0,5 dB до 20 ГГц (типово).

Розширені вбудовані функції

Повний набір аналогової модуляції

Підтримуються амплітудна, частотна, фазова та імпульсна модуляції. Реалізовані складні режими імпульсної модуляції, такі як подвійний імпульс, імпульсні послідовності, джитер PRF, ступінчаста зміна PRF та плавне регулювання PRF.

Різноманітні режими сканування

Підтримуються покрокове сканування, спискове сканування, лінійне (ramp) сканування та сканування за потужністю.

Оновлена взаємодія з користувачем

Сенсорний графічний інтерфейс із підказками

Використовується 11,6-дюймовий сенсорний екран високої роздільної здатності, який чітко відображає основні параметри та стан приладу. Інтерфейс із діаграмою проходження сигналу робить відображення більш інтуїтивним, а взаємодію — зручнішою.

Гнучкий інтерфейс керування

Підтримуються користувацькі меню, що дозволяє налаштувати інтерфейс керування відповідно до звичок користувача, виконувати багатофункціональні операції в одному вікні та уникати складної навігації по меню.

Підтримка кросплатформеного керування

Реалізовано доступ через клієнтські програми та браузер на різних платформах. Підтримується одночасне підключення кількох користувачів із синхронним оновленням стану приладу. Також доступне керування через веб-браузер на мобільних пристроях.

Одночасний запис SCPI-команд і генерація скриптів в один клік

Можна не лише експортувати записані SCPI-команди одним натисканням, але й автоматично створювати приклади проєктів програмного керування для VS (C++, C#), Qt, Matlab та LabView, що значно спрощує автоматизацію керування приладом.
