АКЦЕНТ НА ВЫСОКОКАЧЕСТВЕННЫХ ИЗМЕРЕНИЯХ S-ПАРАМЕТРОВ И ПОРТАТИВНОСТИ

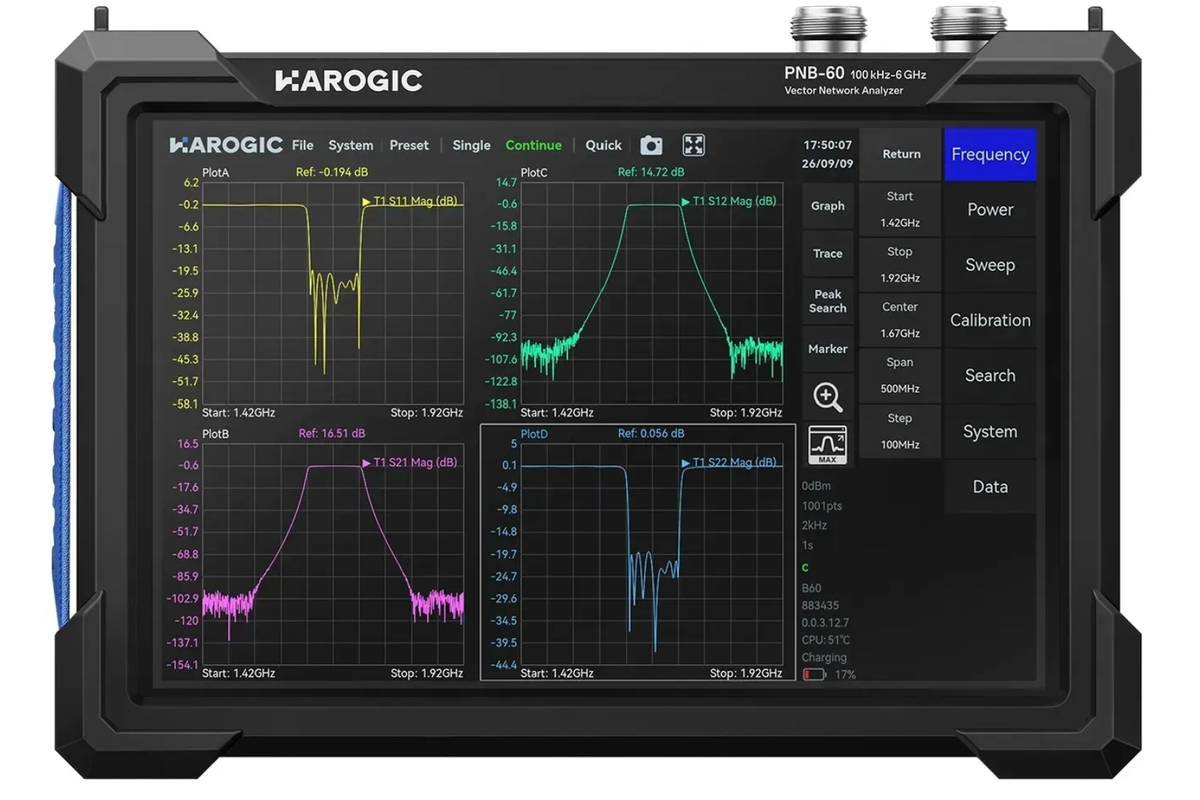

PNB-60 обеспечивает высококачественные измерения S-параметров в двухпортовой конфигурации. Он оснащен высокопроизводительным направленным ответвителем с эффективной направленностью ≥40 дБ и профессиональной схемой приемника, что обеспечивает динамический диапазон от 100 до 120 дБ. Прибор сочетает отличную портативность с интерактивным опытом работы, сопоставимым с настольным VNA. Он оснащен 10,1-дюймовым сенсорным дисплеем с высоким разрешением и высокой яркостью, а его масса составляет всего 1,4 кг. Это уникальное сочетание профессиональных характеристик и портативности обеспечивает PNB-60 значительно более широкий спектр применений по сравнению с обычными VNA, позволяя легко использовать его как в лаборатории, так и непосредственно на объекте.
ВЫСОКАЯ УДОБНОСТЬ ИСПОЛЬЗОВАНИЯ И УВЕРЕННОСТЬ В РЕЗУЛЬТАТАХ ИЗМЕРЕНИЙ
PNB-60 можно использовать вместе с электронным калибровочным модулем ECB-60 и проверенными кабелями со стабильными амплитудными и фазовыми характеристиками для формирования полноценного измерительного решения. Специализированный модуль ECB-60 значительно упрощает процесс калибровки, обеспечивая при этом достаточную точность для большинства приложений. Проверенные кабели помогают предотвратить погрешности измерений, вызванные недостаточными характеристиками кабелей. В сочетании с программным обеспечением VNStudio PNB-60 обеспечивает интерактивный опыт работы, сравнимый с настольным VNA, а в некоторых случаях даже более удобным. Это делает настройки прибора, калибровки и измерения S-параметров более интуитивными и эффективными.
Ключевые характеристики
- Диапазон частот: от 100 кГц до 6 ГГц
- Количество портов: 2
- Высокопроизводительный направленный ответвитель с эффективной направленностью ≥ 40 дБ
- Выходная мощность: от -35 дБм до +5 дБм
- Динамический диапазон: от 100 до 120 дБ (тип.)
- Шум трассировки: ≤ 0,003 дБrms (тип.)
- Полоса пропускания ПЧ: от 15 Гц до 75 кГц
- Скорость развертки: 150 мкс/точку при полосе пропускания ПЧ 75 кГц
- Электронный калибровочный модуль ECB-60 (стандартная комплектация)
- Кабели со стабильными амплитудными и фазовыми характеристиками (стандартная комплектация)
- Поддержка команд SCPI
- Время автономной работы от аккумулятора: до 5 часов, поддержка питания от повербанка
- Портативная конструкция массой 1,4 кг с 10,1-дюймовым мультитач-дисплеем
Обзор программного обеспечения VNStudio
Понятный и удобный интерфейс

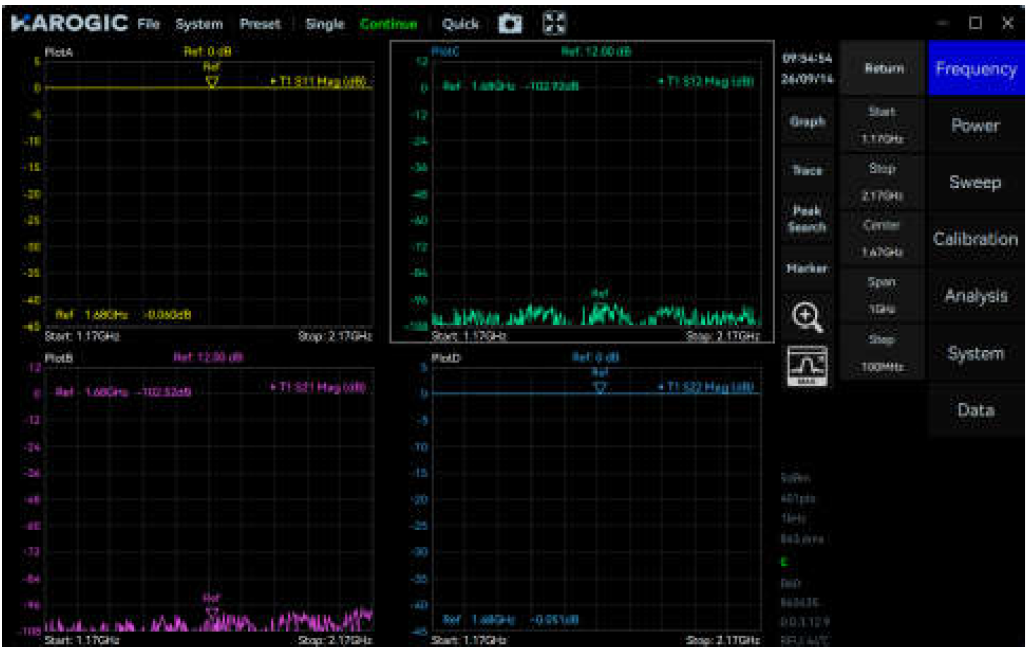

VNStudio имеет модульный интерфейс с пятью четко организованными функциональными областями: строка меню, область отображения измерений, область настройки графиков, область настройки параметров и строка информации о состоянии.
Двухпортовые измерения S-параметров

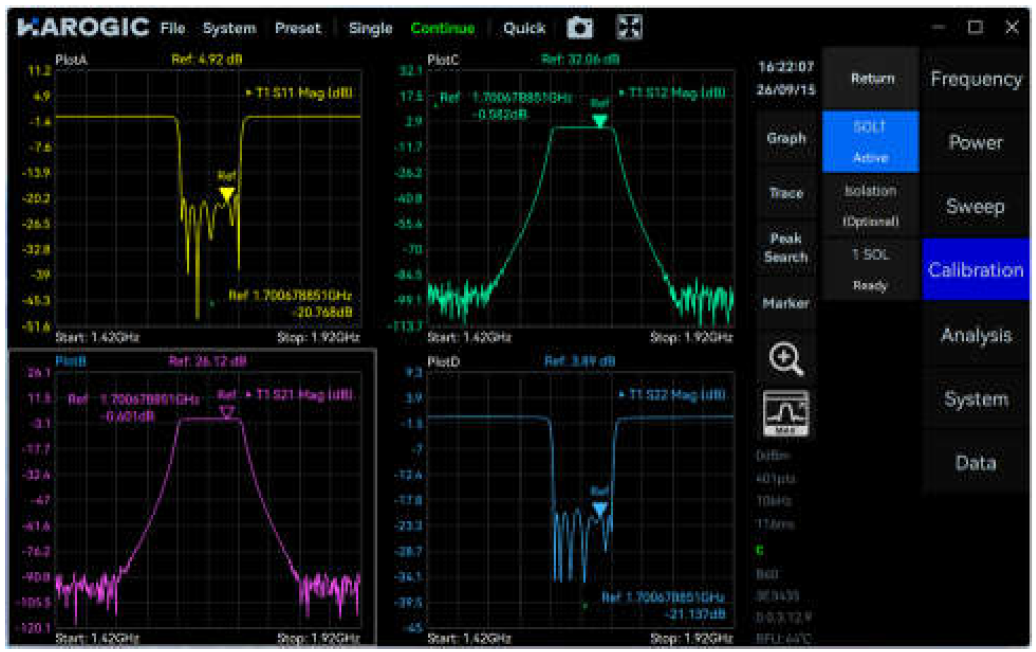

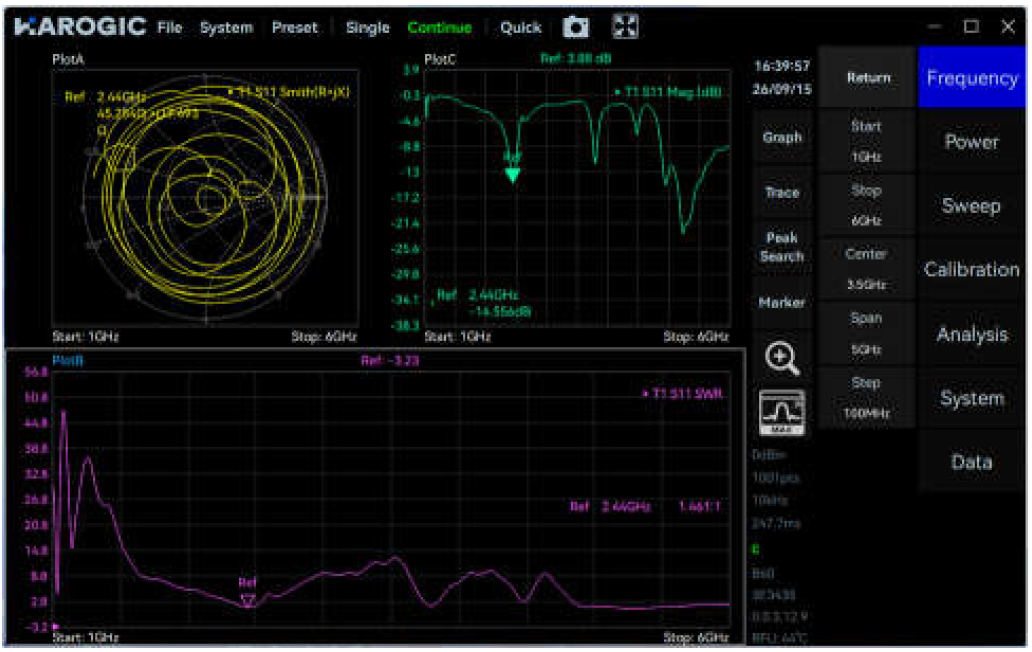

Поддерживает измерения S11, S12, S21 и S22 в различных форматах отображения, включая логарифмическую амплитуду, линейную амплитуду, фазу, действительную и воображаемую составляющие, КСВН, а также диаграммы Смита. Подходит для измерения параметров ВЧ-устройств, таких как фильтры, усилители, кабели и антенны.
Гибкая настройка развертки и измерительных сценариев
Поддерживает линейную и логарифмическую развертку по частоте, развертку по мощности и CW-развертку с возможностью настройки полосы пропускания ПЧ, количества точек развертки, усреднения и времени задержки. Встроенные измерительные сценарии для типовых устройств позволяют быстро загружать предварительно настроенные параметры развертки и трасс для эффективной настройки измерений.
Автоматический поиск и анализ

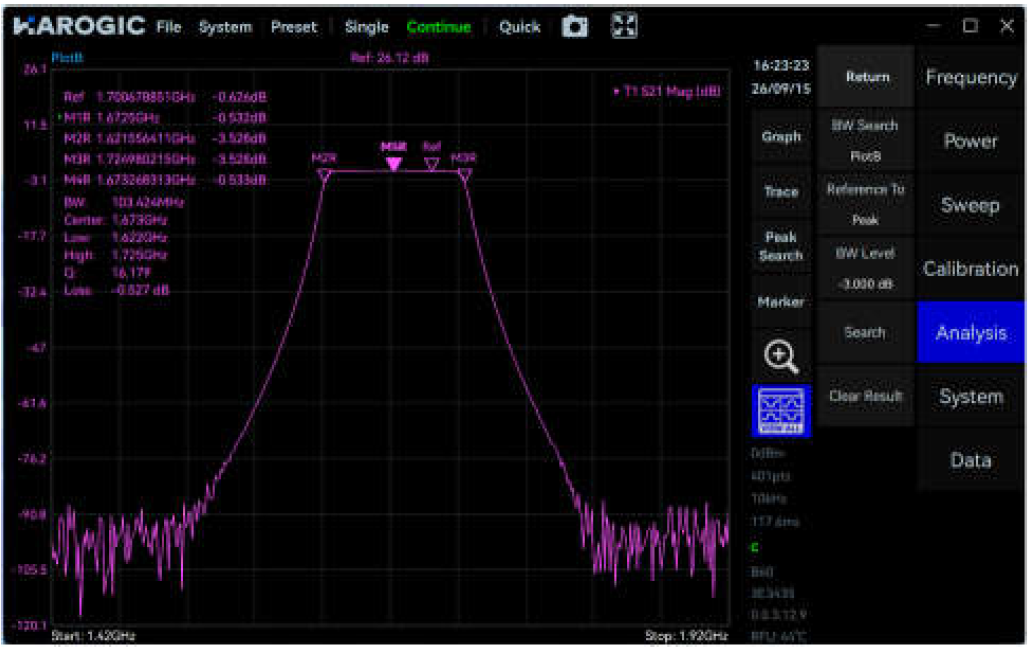

Поддержка поиска полосы пропускания и X дБ для быстрого определения ключевых частотных характеристик по трассам. Анализ DTF преобразует измерение в частотной области в представление во временной или пространственной области. Предусмотрено несколько режимов преобразования, форматов отображения и оконных функций, которые помогают определить места неоднородностей импеданса в кабелях и других устройствах.

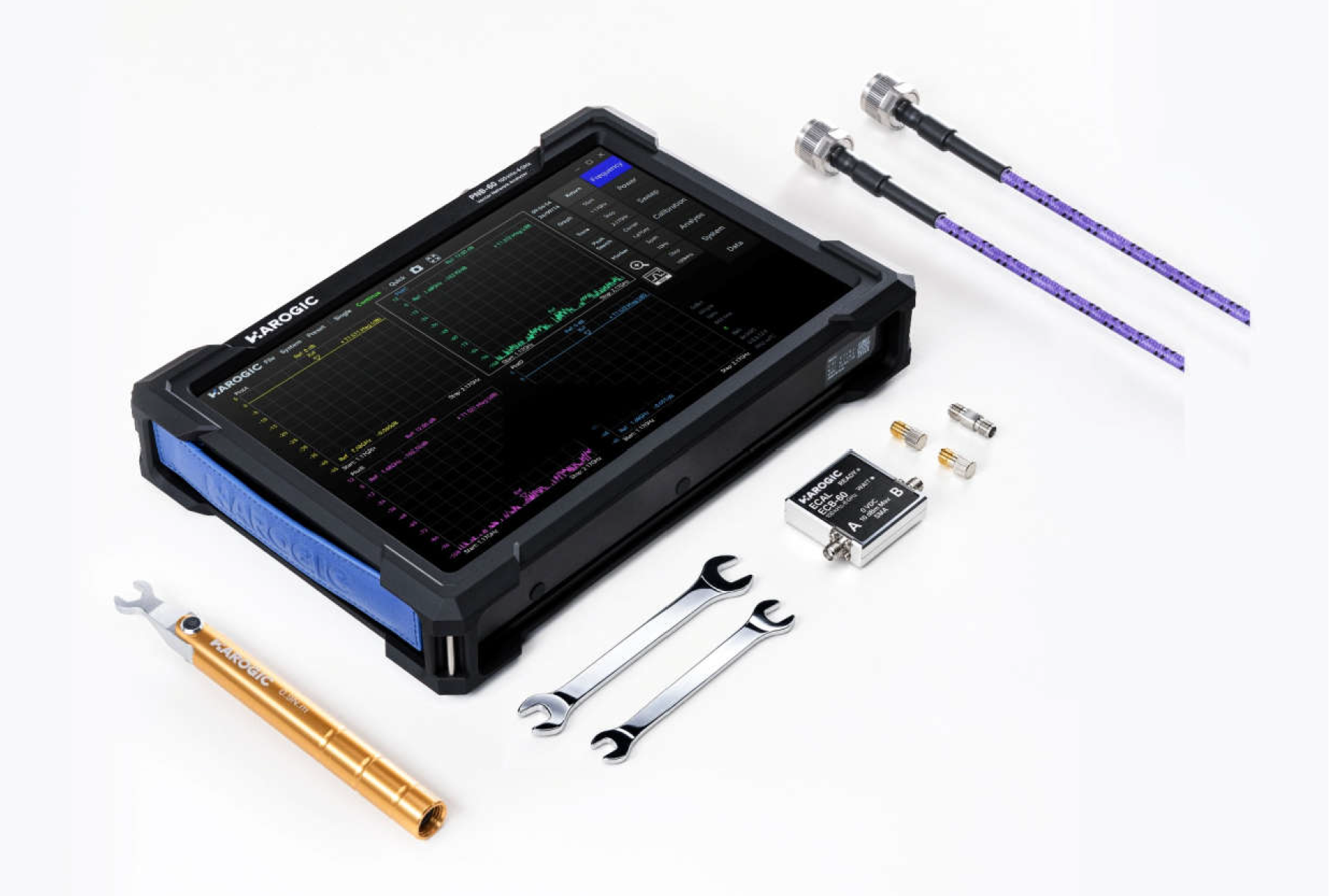

Обзор измерительного комплекта PNB-60
Где купить:
🔵 Портативный векторный анализатор цепей PNB-60 уже доступен для заказа у официального дистрибьютора HAROGIC в Украине - компании SEA (tmm@sea.com.ua).
