АКЦЕНТ НА ​​ВЫСОКОКАЧЕСТВЕННЫХ ИЗМЕРЕНИЯХ S-ПАРАМЕТРОВ И ПОРТАТИВНОСТИ

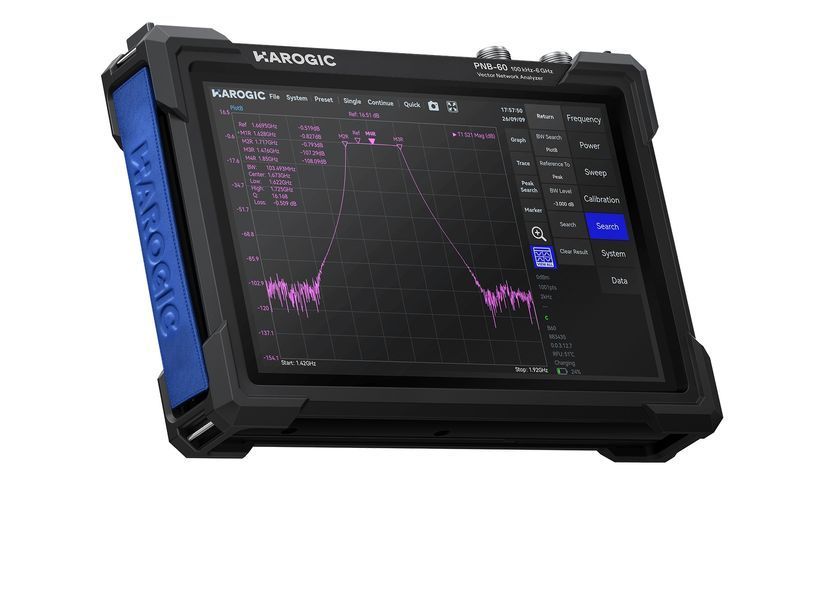

PNB-60 обеспечивает высококачественные измерения S-параметров в двухпортовой конфигурации. Он оснащен высокопроизводительным направленным ответвителем с эффективной направленностью ≥40 дБ и профессиональной схемой приемника, что обеспечивает динамический диапазон от 100 до 120 дБ. Прибор сочетает отличную портативность с интерактивным опытом работы, сопоставимым с настольным VNA. Он оснащен 10,1-дюймовым сенсорным дисплеем с высоким разрешением и высокой яркостью, а его масса составляет всего 1,4 кг. Это уникальное сочетание профессиональных характеристик и портативности обеспечивает PNB-60 значительно более широкий спектр применений по сравнению с обычными VNA, позволяя легко использовать его как в лаборатории, так и непосредственно на объекте.

ВЫСОКАЯ УДОБНОСТЬ ИСПОЛЬЗОВАНИЯ И УВЕРЕННОСТЬ В РЕЗУЛЬТАТАХ ИЗМЕРЕНИЙ

PNB-60 можно использовать вместе с электронным калибровочным модулем ECB-60 и проверенными кабелями со стабильными амплитудными и фазовыми характеристиками для формирования полноценного измерительного решения. Специализированный модуль ECB-60 значительно упрощает процесс калибровки, обеспечивая при этом достаточную точность для большинства приложений. Проверенные кабели помогают предотвратить погрешности измерений, вызванные недостаточными характеристиками кабелей. В сочетании с программным обеспечением VNStudio PNB-60 обеспечивает интерактивный опыт работы, сравнимый с настольным VNA, а в некоторых случаях даже более удобным. Это делает настройки прибора, калибровки и измерения S-параметров более интуитивными и эффективными.

Ключевые характеристики

• Диапазон частот: от 100 кГц до 6 ГГц
• Количество портов: 2
• Высокопроизводительный направленный ответвитель с эффективной направленностью ≥ 40 дБ
• Выходная мощность: от -35 дБм до +5 дБм
• Динамический диапазон: от 100 до 120 дБ (тип.)
• Шум трассировки: ≤ 0,003 дБrms (тип.)
• Полоса пропускания ПЧ: от 15 Гц до 75 кГц
• Скорость развертки: 150 мкс/точку при полосе пропускания ПЧ 75 кГц
• Электронный калибровочный модуль ECB-60 (стандартная комплектация)
• Кабели со стабильными амплитудными и фазовыми характеристиками (стандартная комплектация)
• Поддержка команд SCPI
• Время автономной работы от аккумулятора: до 5 часов, поддержка питания от повербанка
• Портативная конструкция массой 1,4 кг с 10,1-дюймовым мультитач-дисплеем
