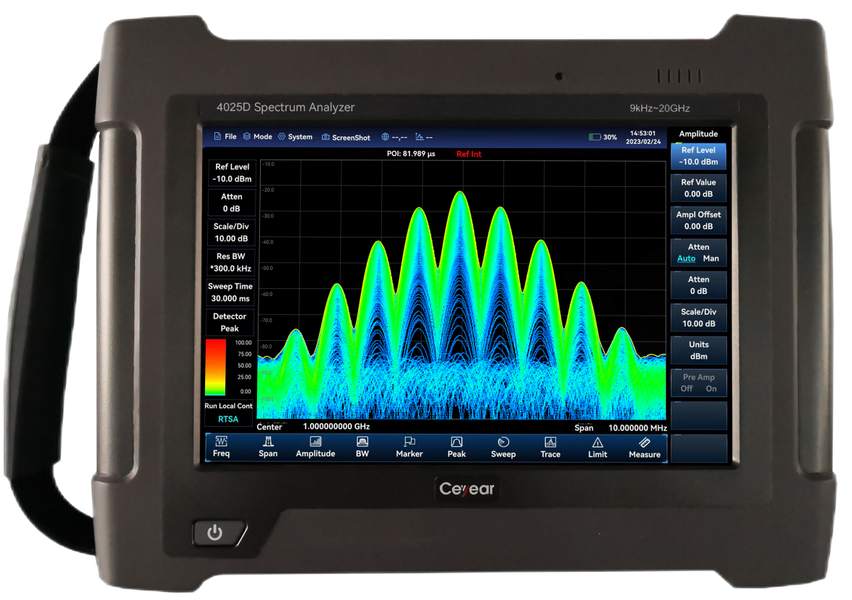

Аналізатор спектру Ceyear 4025 — це нове покоління високопродуктивних портативних аналізаторів спектру з діапазоном вимірювання частот від 9 кГц до 54 ГГц. Він переважно використовується для встановлення та налагодження бездротового телекомунікаційного обладнання в польових умовах, технічного обслуговування та виявлення завад тощо. Прилад має компактні розміри, невелику вагу, добре пристосований до різних умов експлуатації, підтримує гнучкі варіанти живлення та є зручним у використанні.

Аналізатор спектру 4025 має багато функціональних режимів, зокрема: аналізатор спектру в реальному часі, аналізатор завад, сканер каналів, вимірювання напруженості поля, USB CW та вимірювання пікової потужності, аналіз AM/FM/PM, аналізатор місцезнаходження. Також підтримуються такі вимірювання, як потужність у каналі, зайнята смуга пропускання, потужність у суміжних каналах, маска спектрального випромінювання, відношення несучої до шуму, гармонічні спотворення, маска побічних випромінювань, покриття карти в приміщенні та на відкритому повітрі та інші інтелектуальні вимірювання. Аналізатор спектру підтримує інтерфейси LAN, USB, карту Micro SD, бездротовий зв’язок Wi-Fi та інші. Прилад оснащений 10,1-дюймовим ємнісним сенсорним екраном, який підтримує перетягування маркерів, зміну частотних і амплітудних параметрів, масштабування тощо.

Пристрій може застосовуватись у мобільному зв’язку, супутниковому зв’язку, радіолокації, мікрохвильовому зв’язку, для налагодження на місці, монтажу та технічного обслуговування обладнання радіоелектронної розвідки та протидії, визначення напрямку на джерела завад і їх відображення на карті, тестування перехідних і змінних у часі сигналів тощо.

Основні характеристики

• Діапазон частот: від 9 кГц до 54 ГГц, нижню межу можна розширити до 5 кГц, по всьому діапазону встановлено попередній підсилювач
• Радіочастотні характеристики:
  •     DANL: ≤ -165 дБм/Гц (2 МГц – 2 ГГц, попередній підсилювач увімкнено, типово для моделей 4025A/B/D)
  •                 ≤ -163 дБм/Гц (2 МГц – 2 ГГц, попередній підсилювач увімкнено, типово для моделей 4025E/G/K)
  •     Фазовий шум SSB: ≤ -113 дБс/Гц при відхиленні 100 кГц і несучій 1 ГГц (тип.)
  •                                      ≤ -108 дБс/Гц при відхиленні 100 кГц і несучій 10 ГГц (тип.)
  •     TOI: +16 дБм при 900 МГц (тип.)
  •     Сумарна похибка амплітуди: 1,0 дБ (тип.)
• Висока швидкість розгортки:
  •     Час розгортки < 33 мс (смуга 20 ГГц, RBW 3 МГц)
  •     Час розгортки < 4 с (смуга 1 ГГц, RBW 1 кГц, швидкий режим FFT)
• Різноманітні режими вимірювання:
  •     Аналізатор спектру, аналізатор завад (спектрограма, RSSI), сканер каналів, вимірювання напруженості поля, вимірювання потужності CW через USB, вимірювання пікової потужності через USB, аналіз AM/FM/PM, аналізатор місцезнаходження, аналізатор спектру в реальному часі (з підтримкою DPX та спектрограми), аналіз демодуляції 2G/4G/5G, IQ-аналізатор, сканування з часовим вікном тощо
• Інтелектуальні функції вимірювання:
  •     Потужність у каналі, зайнята смуга пропускання, потужність у суміжних каналах, маска спектрального випромінювання, відношення несучої до шуму, гармонічні спотворення, маска побічних випромінювань, карти покриття в приміщенні та на відкритому повітрі, керована розгортка тощо. Підтримується позиціонування GPS/Beidou та функція стабілізації частоти за еталоном; типова точність опорної частоти після калібрування по GPS досягає ±10 ppb
• Допоміжні та цифрові інтерфейси:
  •     Вхід і вихід опорної частоти 10 МГц, антена GPS/Beidou, вихід ПЧ у режимі Zero Span, бездротовий інтерфейс Wi-Fi, LAN, USB, MicroSD тощо
• Зручність використання:
  •     10,1-дюймовий LCD та ємнісний сенсорний екран з 6 незалежними маркерами, підтримка перетягування маркерів, налаштування частоти й амплітуди з масштабуванням, підтримка відстеження сигналу та пікових значень, 3 траси відображення, 6 режимів детекції (Normal, Peak, Negative Peak, Sample, Average, RMS)
• Зручність польового використання:
  •     Висока стійкість до умов довкілля: робоча температура від -20°C до +55°C, температура зберігання від -50°C до +70°C; мала вага — близько 3,5–3,8 кг разом із батареєю; підтримка трьох режимів відображення (стандартний, чорно-білий, нічний); вбудований літій-іонний акумулятор великої ємності з типовим часом роботи 3–4 години
• Підтримка додаткових аксесуарів для польових вимірювань:
  •     Зокрема USB-датчики потужності CW, USB-датчики пікової потужності, всеспрямовані та направлені антени, USB-електронні компаси, ближньопольові EMI-пробники, автомобільні зарядні пристрої, інтелектуальні зарядні станції для акумуляторів тощо

Різні режими вимірювання та опції

Режим аналізатора спектру

Функція аналізатора спектру в аналізаторі 4025 стандартно оснащена такими вимірюваннями, як потужність у каналі, зайнята смуга пропускання, потужність у суміжних каналах, маска спектрального випромінювання, відношення несучої до шуму, аудіодемодуляція, гармонічні спотворення, маска спектрального випромінювання, потужність у суміжних каналах для багатонесучих сигналів та інші тестові функції. Прилад характеризується високою чутливістю вимірювання, високою швидкістю розгортки, широким динамічним діапазоном і хорошими показниками фазового шуму. Аналізатор спектру 4025 має вбудований набір попередньо визначених стандартів сигналів, які можна безпосередньо викликати, підтримує функції шумового маркера та частотоміра, може одночасно відображати 3 траси, має різні режими детекції, такі як Normal, Peak, Negative Peak, Sample, Average, RMS, а також підтримує функції відстеження сигналу та пікових значень.

Режим аналізатора завад (опція)

Опція аналізатора завад включає вимірювання спектру, спектрограму та вимірювання RSSI. Спектрограма використовує тривимірне відображення частота-амплітуда-час, що дозволяє легко спостерігати періодичні або переривчасті сигнали. Різні кольори у спектрограмі відображають рівень амплітуди сигналу. RSSI в основному використовується для вимірювання зміни потужності сигналу на фіксованій частоті протягом певного періоду часу. І спектрограма, і вимірювання RSSI підтримують функцію автоматичного збереження сигналу.

Режим сканера каналів (опція)

Режим сканера каналів забезпечує вимірювання потужності сигналів у кількох каналах. Потужність сигналу відображається у вигляді гістограми або таблиці, при цьому можна вимірювати до 20 каналів одночасно. Існує три режими вимірювання залежно від способу налаштування каналів: сканер каналів, сканер частот і сканер списку. У всіх режимах можна задавати смугу пропускання та кількість каналів.

Режим аналізатора AM/FM/PM (опція)

Режим аналізатора AM/FM/PM забезпечує відображення сигналів модуляції AM, FM і PM та аналіз відповідних параметрів. Основні графіки та пов’язані параметри вимірюються таким чином:

RF-спектр: аналогічно режиму аналізатора спектру відображається спектр модульованого сигналу, також можна вимірювати зайняту смугу пропускання.

Аудіоспектр: відображає спектр демодульованого аудіосигналу.

Аудіосигнал у часовій області: відображає форму демодульованого аудіосигналу в часовій області.

Функції аналізу параметрів: можуть вимірюватися та аналізуватися такі параметри модульованого сигналу, як потужність несучої, коефіцієнт демодуляції, зсув частоти несучої, глибина модуляції (AM), відхилення частоти модуляції (FM), SINAD, спотворення модуляції, сумарні гармонічні спотворення та інші параметри.

USB вимірювач потужності CW (опція)

USB вимірювач потужності дозволяє вимірювати потужність безперервного сигналу (CW) до 40 ГГц із використанням зовнішніх USB датчиків потужності серій 87230/87231/84232/87233.

USB вимірювач пікової потужності (опція)

Аналізатор спектру 4025 підключає USB датчики пікової потужності серій 87234D/E/F/L через інтерфейс USB, що дозволяє вимірювати ВЧ/мікрохвильові сигнали до 67 ГГц і виконувати вимірювання імпульсної потужності у широкому динамічному діапазоні.

Вимірювання напруженості поля (опція)

Аналізатор спектру 4025 може використовуватись разом із портативними антенами для вимірювання напруженості поля і широко застосовується для моніторингу електромагнітного середовища та управління радіочастотним спектром. Файл антени може бути безпосередньо завантажений користувачем або може бути заданий антенний коефіцієнт.

Вимірювання напруженості поля можуть виконуватись у трьох режимах: вимірювання на фіксованій частоті, сканування по частоті та сканування за списком. Вимірювання на фіксованій частоті здійснюється шляхом встановлення конкретної частоти для спостереження зміщення частоти, амплітуди та напруженості поля поточного сигналу; сканування по частоті виконується шляхом задання початкової частоти, кроку та кількості точок для аналізу амплітуди й напруженості поля в заданому діапазоні; сканування за списком здійснюється шляхом виклику попередньо створеного або збереженого списку частот для спостереження амплітуди та напруженості поля на вказаних частотах.

Режим аналізатора місцезнаходження (опція)

Опція аналізатора місцезнаходження потребує використання направленої антени, USB електронного компаса та модулів GPS/Beidou для реалізації прямого пошуку джерела завад, визначення напрямку шляхом горизонтального сканування та перехресного визначення координат на карті. При використанні антени серії ZE9080 з портативною рукояткою окрема конфігурація не потрібна, оскільки вона має вбудований електронний компас.

Режим аналізатора спектру в реальному часі (опція)

Аналізатор спектру 4025 має функцію аналізатора спектру в реальному часі, яка в основному використовується для захоплення та аналізу короткочасних змінних у часі сигналів і імпульсних сигналів. Ширина смуги аналізу в реальному часі становить до 40 МГц або 120 МГц, також підтримуються функції вимірювання DPX та спектрограми для короткочасних сигналів.

Зовнішня карта (опція)

Опція Outdoor Map — це функція вимірювання в режимі аналізатора спектру, яка дозволяє виконувати тести RSSI та відношення потужності в суміжних каналах (ACPR), а результати вимірювань можуть у реальному часі наноситись на карту за часом або відстанню. Позначені на карті результати можуть бути збережені в приладі для подальшого перегляду.

Внутрішня карта (опція)

Опція Indoor Map дозволяє виконувати вимірювання RSSI та відношення потужності в суміжних каналах (ACPR). Оскільки в приміщенні сигнал GPS недоступний, користувач повинен вручну переміщувати позицію та наносити результати вимірювань на карту. Позначені на карті результати можуть бути збережені в приладі для подальшого перегляду. Спеціальне програмне забезпечення (входить до комплекту опції) дозволяє конвертувати план приміщення у форматі зображення в тайлову карту для збереження в приладі.

Функція часових воріт (опція)

Функція сканування з часовими воротами використовується для виявлення завад у сигналах із часовим поділом і поділяється на вікно часової області та вікно частотної області. У вікні часової області можна вибирати сигнали в певному часовому інтервалі, задаючи параметри [Delay] і [Length], після чого результати для вибраних сигналів відображаються у вікні частотної області. Налаштовуючи [Delay] і [Length], можна виділити сигнал uplink, що дозволяє досягти ефекту «фільтрації» сигналу downlink (який може впливати на пошук джерел завад).

Комплексні інтелектуальні функції вимірювання

Потужність у каналі

Зайнята смуга пропускання

Відношення потужності в суміжних каналах

Маска спектрального випромінювання

Відношення несучої до шуму

Гармонічні спотворення

Маска побічних випромінювань

Список піків

Різноманітні ВЧ та допоміжні тестові інтерфейси

Типові застосування

Комплексна оцінка характеристик електронного обладнання в польових умовах

Аналізатор спектру 4025 має низку переваг, таких як висока продуктивність, швидка розгортка, широкий набір функцій вимірювання, простота у використанні тощо. Завдяки портативному виконанню, компактним розмірам, невеликій вазі, високій адаптивності до умов навколишнього середовища та живленню від акумулятора, він може застосовуватись для польового встановлення та налагодження різного електронного обладнання, зокрема радарних систем, засобів зв’язку, систем радіоелектронної боротьби та розвідки, систем точного наведення, а також для їх обслуговування.

Польове тестування та діагностика передавачів і приймачів

Аналізатор спектру 4025 має різноманітні режими вимірювання, такі як аналізатор спектру, аналізатор спектру в реальному часі, аналізатор завад, аналізатор AM/FM/PM, вимірювач потужності, сканер каналів, вимірювання напруженості поля тощо, а також підтримує інтелектуальні функції вимірювання, включаючи потужність у каналі, зайняту смугу пропускання, відношення потужності в суміжних каналах, відношення несучої до шуму, маску побічних випромінювань, гармонічні спотворення тощо. Це забезпечує комплексний спектральний аналіз і діагностику під час польових випробувань передавачів і приймачів. Прилад розроблений для надання повноцінного аналізу та діагностики в таких задачах.

Моніторинг широкосмугового спектру та ідентифікація завад

Аналізатор спектру 4025 може використовуватись для контролю електромагнітного середовища, аналізу радіоперешкод, оцінки фону електромагнітного середовища, моніторингу спектру та виявлення несанкціонованих сигналів у каналах за допомогою зовнішніх всеспрямованих або направлених антен. Також він може застосовуватись для аналізу складних сигналів, таких як сигнали з часовим поділом і короткочасні змінні сигнали, використовуючи режими Gated Sweep та аналізатора спектру в реальному часі.
