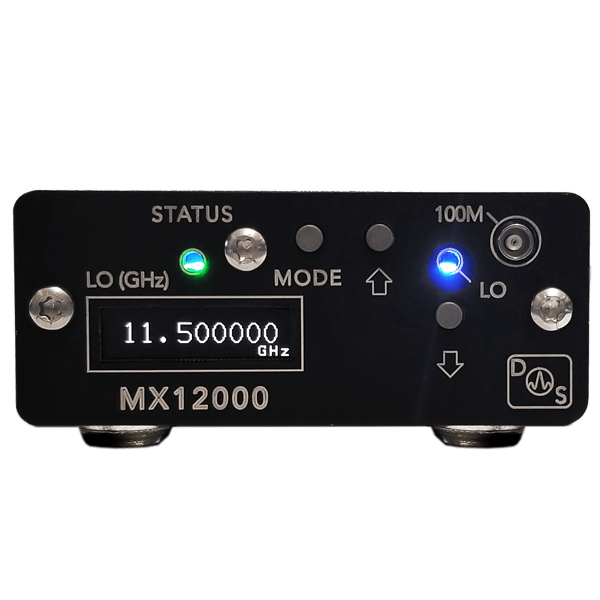

MX12000 — найбільш компактний та економічний радіочастотний змішувач у світі. Це високопродуктивний універсальний мікрохвильовий змішувач із вбудованим програмованим широкосмуговим локальним генератором (LO). Частоту LO можна задавати через передні органи керування, USB-команди або за допомогою застосунку для Windows-ПК. Завдяки наднизькошумному вбудованому опорному джерелу сигнал LO має вкрай низький фазовий шум. MX12000 є зручним перетворювачем вгору або вниз (upconverter / downconverter), усуваючи потребу в додаткових кабелях і окремому громіздкому та дорогому генераторі високочастотного сигналу.

Особливості радіочастотного змішувача MX12000 (X-діапазон):

• Живлення через USB від ноутбука, павербанка, зарядного пристрою смартфона, ПК…

• Компактний і міцний алюмінієвий корпус

• Двонаправлений режим роботи: перетворення вгору або вниз

• Внутрішня фільтрація гармонік

• Яскравий та ефективний OLED-дисплей

• Простий та зручний інтерфейс керування

• Серійні команди через віртуальний COM-порт (стандарт у галузі)

• Преміальні 50-омні мікрохвильові SMA-порти із золотим покриттям (до 18 ГГц)

• Вхід для зовнішньої опорної частоти 10 МГц (MCX)

• Вбудоване високоточне малошумне опорне джерело частоти

• Стандартний Ethernet-порт

Технічні характеристики радіочастотного змішувача MX12000:

• Вбудований програмований локальний генератор (LO) 5,5–14 ГГц

• Діапазон IF: 5–6000 МГц

• Діапазон RF: 5–14 ГГц

• Вхідний P1dB RF: > +10 dBm

• Низький витік LO: < –30 дБ (типово)

• Вхідний IP3 мікшера: 17 dBm

• Вхідний IP2 мікшера: 50 dBm

• Фазовий шум LO на 6 ГГц (відхилення 10 кГц): –99 dBc

• Фазовий шум LO на 12 ГГц (відхилення 10 кГц): –95 dBc

• Низькі втрати перетворення: 6–10 дБ (типово)

• Узгодження (Return Loss): > 12 дБ

• Максимальна вхідна потужність RF: +20 dBm

• Опорне джерело: ±280 ppb, 10 МГц TCXO та 100 МГц VCXO

Типові застосування радіочастотного змішувача MX12000:

• Загальні мікрохвильові лабораторні випробування

• Розробка приймачів

• Системи зв’язку

• Тестування супутникових uplink/downlink каналів

• Радарні системи

• Оборонні системи / електронна війна
