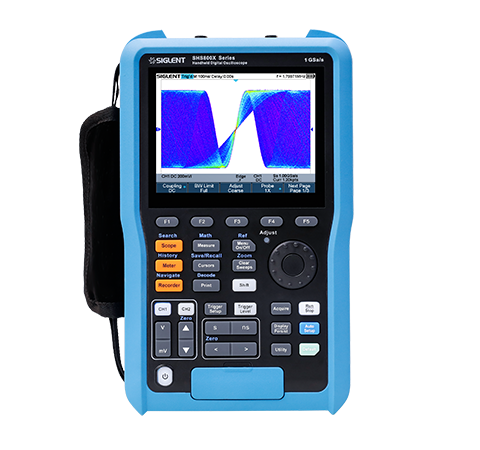

Огляд продукту

Серія SHS800X має два неізольовані канали осцилографа та один ізольований канал мультиметра. Включає моделі 200 МГц і 100 МГц. Осцилограф використовує один АЦП із максимальною частотою дискретизації 1 GSa/s і один модуль пам’яті з глибиною 12 Mpts.
При активних двох каналах частота дискретизації кожного каналу становить 500 MSa/s, а стандартна довжина запису — 6 Mpts. Якщо активний лише один канал, максимальна частота дискретизації складає 1 GSa/s, а довжина запису — 12 Mpts.

Завдяки зручному передньому панельному дизайну, найчастіше використовувані функції легко доступні.

Основні характеристики

• Розширені режими тригера:

  • Передній фронт (Edge), Нахил (Slope), Ширина імпульсу (Pulse Width), Вікно (Window), Runt, Інтервал (Interval), Зникнення сигналу (Time Out / Dropout), Шаблон (Pattern)

• Мультиметр на 6000 відліків

  • Підтримка вимірювань DCV, ACV, DCI, ACI, опір, діоди, ємність, тест на провідність

• 1 Mpts FFT

  • Підтримка визначення піків та маркерів

• Дисплей

  • 5,6-дюймовий TFT-LCD
  • Роздільна здатність 640 × 480

• Акумулятор

  • Сертифікований літієвий акумулятор UL2054
  • Ємність 6900 мА·год
  • Зовнішній зарядний пристрій
