Огляд продукту

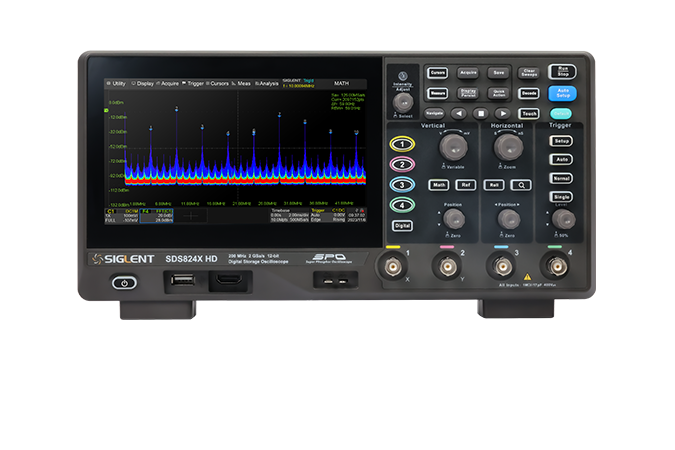

Серія цифрових осцилографів високої роздільної здатності SIGLENT SDS800X HD оснащена 12-бітними АЦП з частотою дискретизації до 2 GSa/s і передпідсилювачами з відмінною продуктивністю щодо рівня шуму. Осцилографи доступні з шириною смуги пропускання 200, 100 і 70 МГц, підтримують максимальну довжину запису до 100 Mpts і забезпечують аналіз змішаних сигналів із 2/4 аналоговими каналами та 16 цифровими каналами.

Серія SDS800X HD використовує фірмову технологію SPO (Super Phosphor Oscilloscope), забезпечуючи швидкість захоплення осцилограм до 120 000 осцилограм/с у звичайному режимі та до 500 000 осцилограм/с у послідовному режимі. Осцилографи підтримують відображення з градацією інтенсивності на 256 рівнів і режим кольорової температури. Вони мають інноваційну цифрову систему тригера з високою чутливістю та низьким джиттером, яка підтримує широкий спектр потужних режимів тригера, включаючи послідовну шину.

Серед інструментів — функції запису історії осцилограм, пошуку та навігації, тестування за маскою, побудова графіків Боде, аналіз потужності. Пристрої також оснащені широким набором вимірювальних і математичних функцій, додатковим генератором довільних сигналів на 25 МГц та функцією декодування сигналів послідовної шини.

Основні характеристики:

• 12-бітна висока роздільна здатність:

  • АЦП із частотою дискретизації до 2 GSa/s
  • Рівень шуму 70 μVrms @ 200 МГц

• Канали та смуга пропускання:

  • 2/4 аналогові канали, до 200 МГц смуги пропускання

• Технологія SPO:

  • Швидкість захоплення осцилограм до 120 000 осц./с (звичайний режим) та 500 000 осц./с (послідовний режим)
  • Відображення з градацією інтенсивності на 256 рівнів
  • Підтримка режиму кольорової температури

• Цифровий тригер:

  • Режими тригера: Край, Нахил, Ширина імпульсу, Вікно, Runt, Інтервал, Таймаут, Патерн, HDTV, Кваліфікований, Затримка, Налаштування/Утримання часу

• Сегментований запис:

  • До 80 000 сегментів із мінімальним мертвим часом

• Функція запису історії:

  • Максимальна довжина запису осцилограм — 80 000 кадрів

• Математика та аналіз:

  • 4 математичні трасування (2 Mpts FFT, додавання, віднімання, множення, ділення, інтегрування, диференціювання тощо)
  • Редактор формул

• Додаткові функції:

  • Інструменти пошуку, навігації, підрахунку, побудови графіків Боде та аналізу потужності
  • Тестування за масокою із апаратним прискоренням

• Дисплей та інтерфейси:

  • 7-дюймовий TFT-LCD (1024x600), сенсорний екран із підтримкою мультитач
  • USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out

• Дистанційне керування:

  • Вбудований веб-сервер для управління через браузер
  • Підтримка команд SCPI, зовнішньої миші та клавіатури
  • Синхронізація через NTP

Осцилографи SDS800X HD від SIGLENT пропонують потужний набір функцій та високий рівень точності, що робить їх ідеальним вибором для аналізу сигналів та діагностики в лабораторних і виробничих умовах.
