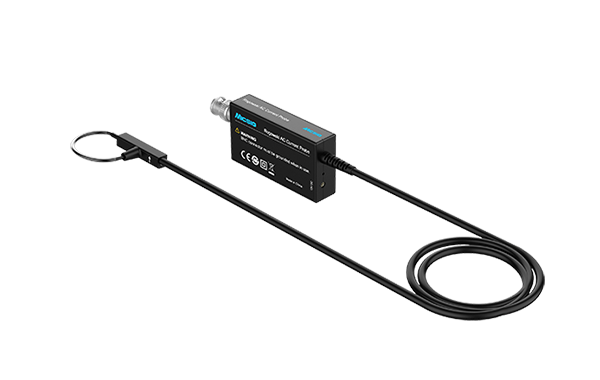

Серія RCP від Micsig — це струмові пробники Rogowski, призначені для вимірювання змінного струму до 12000 А (пікове значення) з максимальною смугою пропускання до 30 МГц. Витримують напругу до 1 кВ RMS, мають майже нульовий імпеданс увімкнення, що мінімізує вплив на об'єкт тестування (DUT).

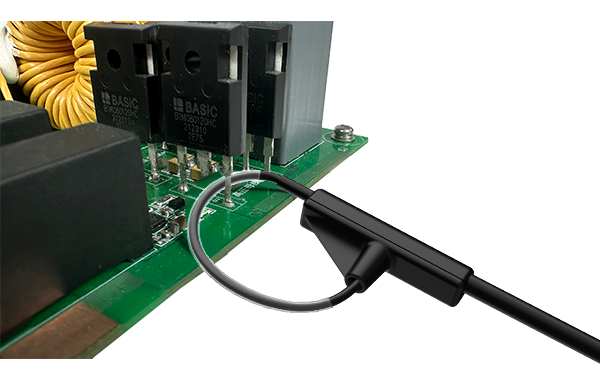

Тонка, лише 1,6 мм, гнучка, кільцева котушка Rogowski з кліпсою легко проходить між ніжками корпусів напівпровідників, таких як TO-220.
З типовою точністю 2%, ідеально підходить для вимірювання високочастотних та великих струмів, наприклад, у динамічних двоімпульсних тестах та при моніторингу струму перемикання напівпровідників.

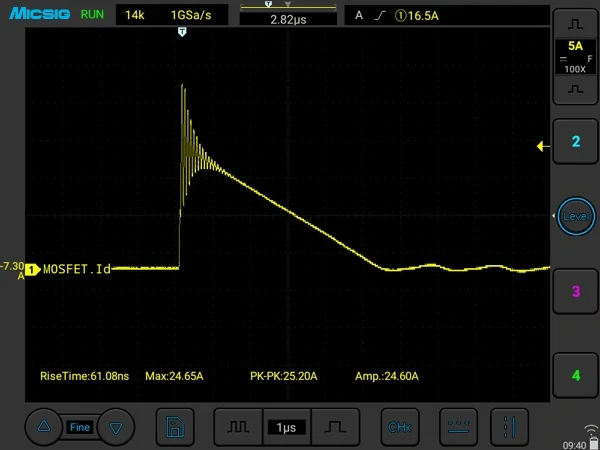

Осцилографічні струмові пробники RCP серії демонструють чудову здатність до вимірювання на високих частотах, легко справляється зі швидкоплинними сигналами та динамічними формами струму, дозволяючи спостерігати високочастотні гармоніки в струмі Id MOSFET (як видно на ділянці осциляцій).
.png)

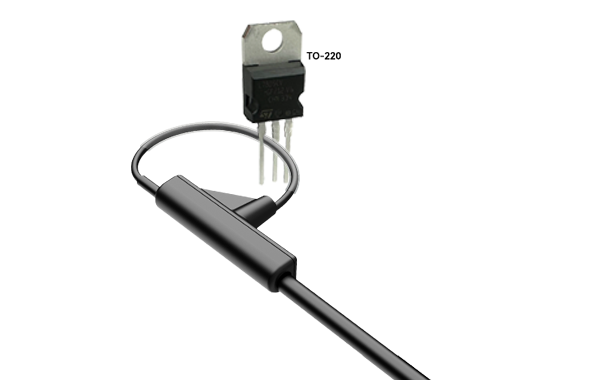

Зовнішній діаметр котушки — лише 1,6 мм, що дозволяє інженерам виконувати вимірювання навіть у найбільш важкодоступних місцях плати, таких як щільно розташовані виводи TO-220, TO-47 тощо.
Гнучкий, надкомпактний дизайн вирішує проблеми у важкодоступних місцях. Діаметр котушки може бути адаптований під конкретні потреби тестування.

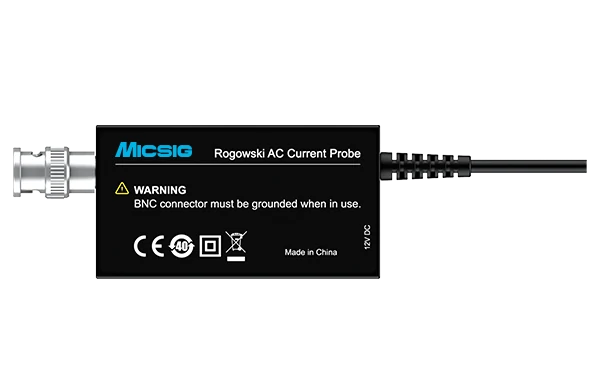

Стандартний інтерфейс BNC — повна сумісність із будь-яким осцилографом.
| Тип | current |
|---|---|
| Смуга пропускання | 30 МГц |
| Особливості | 6000A(peak) AC |
