Огляд продукту

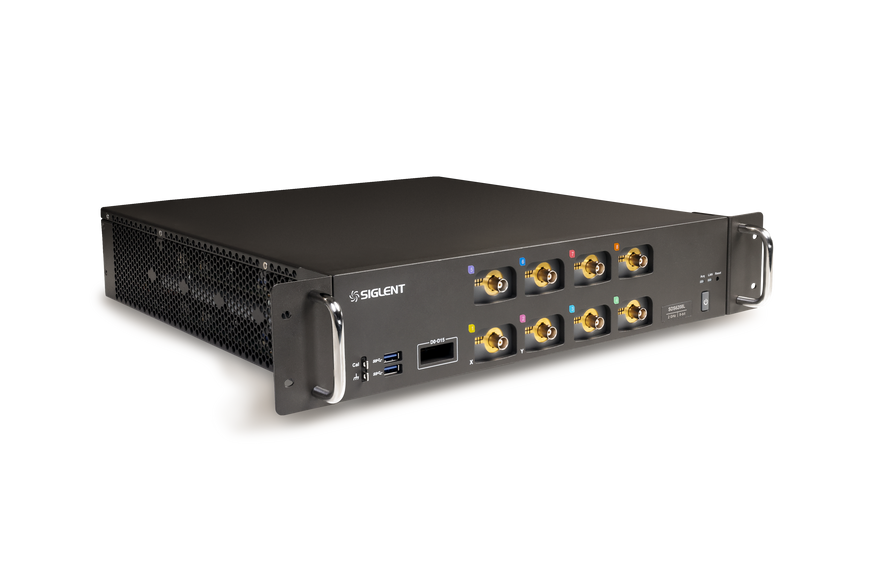

Серія SIGLENT SDS6000L – це цифрові осцилографи з низьким профілем, що забезпечують до 8 аналогових каналів + 16 цифрових каналів у компактному корпусі. Осцилографи цієї серії доступні з шириною смуги пропускання 2 ГГц / 1 ГГц / 500 МГц, підтримують максимальну частоту дискретизації 5 GSa/s (10 GSa/s ESR) на кожен канал і мають максимальну довжину запису 500 Mpts/канал.

Серія SDS6000L використовує технологію SPO від Siglent із максимальною швидкістю захоплення осцилограм до 170 000 осц./с (звичайний режим, до 750 000 осц./с у режимі послідовності), функцією 256-рівневої інтенсивності відображення та режимом кольорової температури. Вона оснащена цифровою системою тригерів із високою чутливістю та низьким джиттером, що підтримує розширені режими тригера, включаючи тригер послідовних шин.

Функції запису осцилограм (History), пошуку та навігації, маскового тестування (Mask Test), аналізу потужності (Power Analysis) та аналізу очей/джіттера (Eye/Jitter Analysis) дозволяють розширено захоплювати, зберігати та аналізувати сигнали. Широкий набір вимірювань і математичних функцій, підтримка генератора довільних сигналів 25 МГц і декодування послідовних шин роблять SDS6000L потужним інструментом для складних вимірювань.

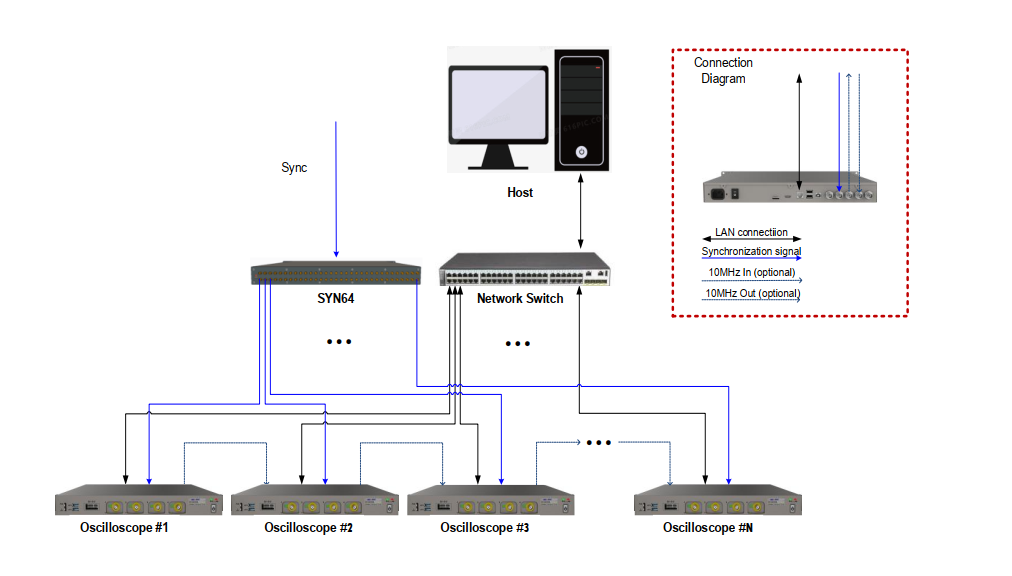

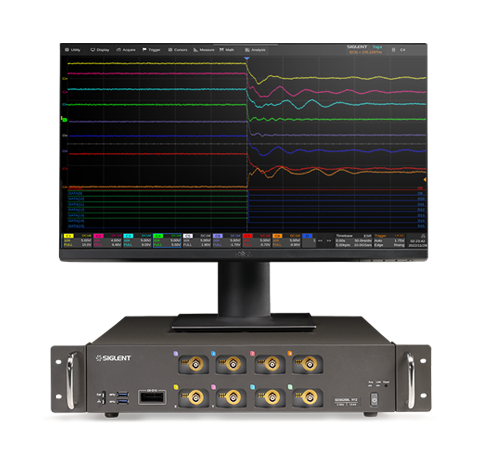

Пристрій може працювати як автономний осцилограф, підключений до зовнішнього дисплея та миші, або керуватися віддалено через LAN завдяки вбудованому веб-серверу. Використовуючи 64-канальний синхронізаційний модуль (SYN64), можна об'єднати декілька модулів SDS6000L у високошвидкісну систему збору даних до 512 каналів. Повний набір команд SCPI через 1000M LAN забезпечує високошвидкісний збір даних для автоматизованого тестування.

Основні характеристики

• 8/4 аналогові канали + 1 зовнішній тригер
  • Підтримка масштабування системи до 512 каналів
• До 2 ГГц ширина смуги пропускання
  • Частота дискретизації 5 GSa/s (10 GSa/s ESR) на кожен канал
• Низький рівень шуму, підтримка 0,5 мВ/поділ – 10 В/поділ
• Технологія SPO

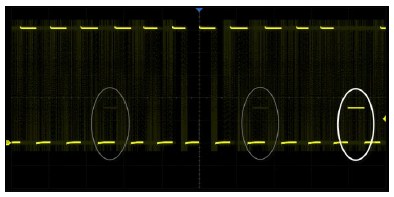

  • Швидкість захоплення осцилограм до 170 000 осц./с (звичайний режим), 750 000 осц./с (режим послідовності)
  • 256-рівнева градація інтенсивності та режим кольорової температури

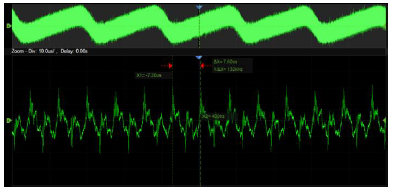

  • 500 Mpts загальної довжини запису для всіх 4 каналів
  • Цифрова система тригерів
• Розширені тригерні режими
  • Передній фронт, нахил, імпульс, вікно, перехідний імпульс, інтервал, зникнення, шаблон, кваліфікований тригер, N-й фронт, установка/утримання, затримка, відео (підтримка HDTV)

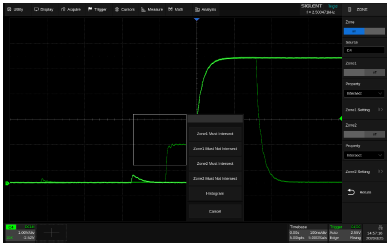

  • Зона тригера для спрощення складного тригування
• Тригер і декодування послідовних шин
  • Підтримка I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
• Сегментований збір даних (Sequence Mode)
  • Поділ довжини запису на до 80 000 сегментів з мінімальним мертвим часом
• Функція запису осцилограм (History)
  • Максимальна довжина запису до 80 000 кадрів
• Автоматичні вимірювання понад 50 параметрів
  • Підтримка статистики, гістограм, трасування, трендів, гейтових вимірювань, а також вимірювань на математичних, історичних, пам'яті та еталонних сигналах
• 4 математичні трасування (8 Mpts FFT)
  • Додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь тощо
  • Редактор формул
• Розширені функції аналізу
  • Пошук, навігація, цифровий вольтметр, лічильник, гістограма осцилограм, аналіз потужності, аналіз очей/джіттера
• 16 цифрових каналів
• 25 МГц функціональний/довільний генератор сигналів
  • Вбудовані шаблонні сигнали
• Інтерфейси підключення
  • 4× USB Host, USB Device (USBTMC), 1000M LAN (VXI-11 / Telnet / Socket)
  • microSD, Pass/Fail, Trigger Out, HDMI, 10 MHz In, 10 MHz Out
• Вбудований веб-сервер
  • Віддалене керування через LAN за допомогою веб-браузера
  • Підтримка команд SCPI
  • Підтримка зовнішньої миші та клавіатури
