Огляд продукту

Цифрові осцилографи високої роздільної здатності SIGLENT SDS5000X HD та SDS5000L серій доступні з 4, 6 та 8 аналоговими каналами, мають смуги пропускання 350 МГц, 500 МГц та 1 ГГц, оснащені 12-розрядними АЦП зі частотою дискретизації до 5 Гв/с та максимальною довжиною запису до 2,5 Г/канал.

Обидві серії використовують фірмову технологію SPO від SIGLENT, яка забезпечує максимальну швидкість захоплення до 160 000 осцилограм/с, 256-рівневе відображення інтенсивності та режим кольорової температури. Осцилографи мають інноваційну цифрову систему тригерів з високою чутливістю та низьким джиттером, що підтримує безліч режимів синхронізації, включаючи послідовну шину. Інструменти, такі як запис історії осцилограм, пошук і навігація, тест за маскою, частотна характеристика (Bode Plot), аналіз енергоспоживання, дозволяють фіксувати, зберігати та аналізувати тривалі сигнали. Також доступні потужні можливості вимірювань, математичні операції і декодування послідовних шин.

SDS5000X HD оснащено ємнісним 12.1-дюймовим сенсорним екраном з підтримкою мультитач жестів і зручним інтерфейсом користувача, що значно покращує ефективність роботи.

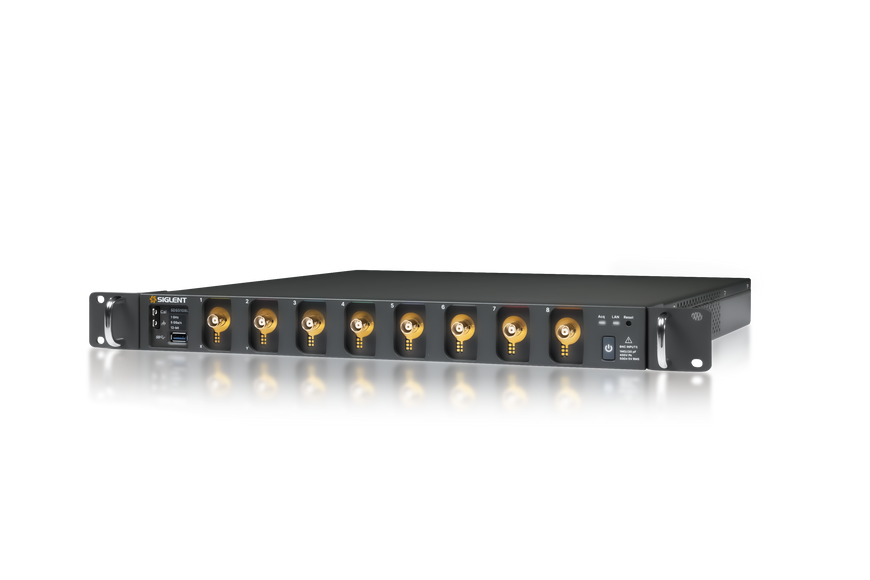

SDS5000L — це низькопрофільна версія без дисплея та цифрових каналів. У поєднанні з 64-канальним синхронізатором SYN64, кілька модулів SDS5000L можуть бути об'єднані в високошвидкісну систему збору даних з кількістю каналів до 512. Також може використовуватися як окремий осцилограф при підключенні зовнішнього дисплея та миші.

Обидві серії підтримують віддалене керування через веб-браузер по локальній мережі (LAN). Повний набір SCPI-команд через стандартне підключення 1000M LAN забезпечує швидке отримання даних для автоматизованого тестування.

Основні характеристики цифрових осцилографів SDS5000X HD та SDS5000L серій

• 8/6/4 аналогових канали для SDS5000X HD та 8 каналів для SDS5000L

• Смуга пропускання до 1 ГГц, частота дискретизації до 5 Гв/с

• 12-бітний АЦП

• Низький рівень шуму: 140 мкВ RMS при 1 ГГц (типовий)

• Технологія SPO

• Швидкість захоплення сигналу: до 160 000 осцилограм/с у звичайному режимі, до 650 000 осцилограм/с у режимі послідовності

• Підтримка 256-рівневої шкали інтенсивності та кольорової температури

• Довжина запису сигналу до 2,5 Г/канал

• Цифрова система синхронізації

• Інтелектуальні режими синхронізації: фронт, схил, імпульс, вікно, короткий імпульс, інтервал, пропуск, шаблон, умовний, n-й фронт, установка/утримання, затримка, відео (підтримка HDTV); зручний Zone Trigger

• Синхронізація та декодування послідовних шин: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429

• Режим сегментованого збору даних (Sequence): розбиття запису на до 170 000 сегментів із мінімальною мертвою зоною

• Функція запису історії сигналу (History): до 170 000 кадрів

• Автоматичні вимірювання понад 60 параметрів; підтримка гістограм, трендів, відстеження, гейтингу та вимірювань по Math, History та Memory

• 8 математичних каналів (FFT до 8 Mточок, фільтри, додавання, віднімання, множення, ділення, інтегрування, диференціювання, корінь тощо), підтримка редактора формул

• Розширені функції аналізу: пошук, навігація, цифровий вольтметр, частотомір, гістограма сигналу, частотна характеристика, енергетичний аналіз, тест подвійного імпульсу

• Швидке усереднення та Hi-Res апаратно; функція тесту за маскою, редактор масок

• 16 цифрових каналів (тільки для SDS5000X HD)

• Підтримка зовнішнього генератора сигналу 50 МГц

• Великий 12.1-дюймовий TFT-LCD дисплей з роздільною здатністю 1280×800; ємнісний сенсорний екран з підтримкою мультитач (тільки SDS5000X HD)

• Інтерфейси: 2× USB Host 3.0 (1× для SDS5000L), USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN, HDMI, Trig In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out

• Вбудований веб-сервер для віддаленого керування через LAN-браузер

• Підтримка SCPI-команд, зовнішньої миші та клавіатури
