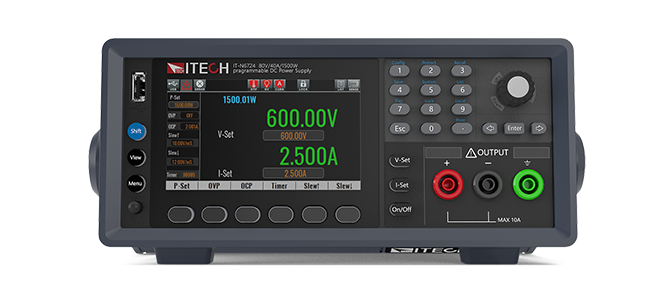

Програмоване джерело постійного струму IT-N6700 серії розроблене для задоволення вимог високої щільності потужності та продуктивності. Воно широко використовується в автоматизованих тестових системах (ATE), науково-дослідних лабораторіях, тестуванні напівпровідників та силовій електроніці. Серія пропонує варіанти потужності 1000 Вт і 1500 Вт з діапазоном напруги від 32 В до 1500 В, що дозволяє задовольняти різні потреби тестування. Його компактне виконання 1/2 ширини корпусу формату 2U для монтажу в стійку забезпечує потужний вихід при обмеженому просторі. Оснащений LCD-екраном високої чіткості, прилад відображає не лише традиційні числові вимірювання, але й графік тренду сигналу, що дозволяє у реальному часі контролювати зміну параметрів під час тестування.

Особливості

• 4.3-дюймовий LCD-екран
• Три режими роботи виходу: CC / CV / CP
• Широкий діапазон: 32 В – 1500 В, 1000 Вт і 1500 Вт
• LIST-режим, регульована швидкість наростання/спаду
• Режим пріоритету CC/CV для сумісності з різними DUT
• Функція аналізу трендів для моніторингу довготривалих кривих U/I/P
• Компенсація віддаленого вимірювання (Remote sensing)
• Розширені захисти: OCP / OVP / UVP / OPP / OTP / Foldback
• Стандартні інтерфейси зв’язку USB / LAN / RS232 / Digital I/O

Застосування

• Автомобільна електроніка
• Тестування на виробничих лініях
• Напівпровідникові прилади
• Двигуни постійного струму
• Силові модулі
• Споживча електроніка

Функція реєстрації даних (аналіз трендів)

Серія програмованих джерел постійного струму IT-N6700 підтримує режими виходу CC/CV/CP, що дозволяє задовольняти широкий спектр потреб під час тестування джерел живлення. Прилад також має функцію аналізу трендів і, за допомогою зовнішнього USB-накопичувача, може безперервно записувати та відображати криві U/I/P (від кількох хвилин до кількох годин). Дані підтримують масштабування, порівняння за допомогою курсорів і статистику для вибраного інтервалу (середнє, максимум, мінімум), а також можуть експортуватися у форматі CSV для подальшого аналізу та формування звітів.

Функція програмування LIST

Серія IT-N6700 підтримує функцію LIST, яка дозволяє користувачам задавати напругу, струм, тривалість, швидкість наростання та кількість циклів для кожного кроку, формуючи вихідні сигнали, що змінюються з часом. Підтримується послідовність до 100 кроків, а також можливість редагування до 10 файлів послідовностей.

Функція пріоритету CC/CV

Серія програмованих джерел постійного струму IT-N6700 підтримує функцію пріоритету CC/CV, що дозволяє узгоджувати роботу джерела з різними характеристиками навантаження DUT. При виборі пріоритету CV досягається швидше наростання напруги та швидше встановлення у стаціонарний режим, що робить цей режим придатним для застосувань, де потрібна швидка реакція по напрузі. У режимі пріоритету CC ефективно обмежується піковий струм і пригнічується пусковий струм, що захищає пристрої та навантаження, чутливі до імпульсних перевантажень. Правильне налаштування пріоритету значно покращує стабільність контуру, повторюваність тестів і безпеку DUT.

Функція захисту Foldback

Серія програмованих джерел постійного струму IT-N6700 забезпечує функції захисту OVP/UVP/OCP/UCP/OPP/OTP та Foldback. Функція Foldback Protection в основному використовується для відключення виходу під час переходу між режимами CC/CV, щоб захистити DUT, чутливі до перевищення напруги або струму. Користувачі можуть вибрати режим роботи та встановити час затримки захисту. Якщо відбувається перемикання режиму, після заданої затримки спрацьовує захист і вихід вимикається, забезпечуючи захист DUT.
