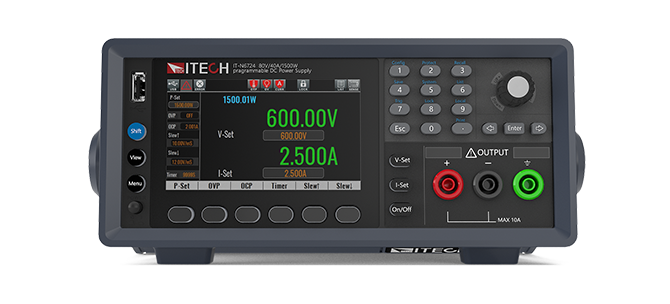

Программируемый источник постоянного тока серии IT-N6700 разработан для удовлетворения требований высокой плотности мощности и производительности. Она широко используется в автоматизированных тестовых системах (ATE), научно-исследовательских лабораториях, тестировании полупроводников и силовой электронике. Серия предлагает варианты мощности 1000 Вт и 1500 Вт с диапазоном напряжения от 32 В до 1500 В, что позволяет удовлетворять разные потребности тестирования. Его компактное исполнение ширины 1/2 корпуса формата 2U для монтажа в стойку обеспечивает мощный выход при ограниченном пространстве. Оснащенный LCD-экраном высокой четкости прибор отображает не только традиционные числовые измерения, но и график тренда сигнала, позволяющий в реальном времени контролировать изменение параметров во время тестирования.

Особенности

• 4.3-дюймовый LCD-экран
• Три режима работы выхода: CC/CV/CP
• Широкий диапазон: 32 В – 1500 В, 1000 Вт и 1500 Вт.
• LIST-режим, регулируемая скорость нарастания/спада
• Режим приоритета CC/CV для совместимости с разными DUT
• Функция анализа трендов для мониторинга длительных кривых U/I/P
• Компенсация удаленного измерения (Remote sensing)
• Расширенные защиты: OCP/OVP/UVP/OPP/OTP/Foldback
• Стандартные интерфейсы связи USB/LAN/RS232/Digital I/O

Применение

• Автомобильная электроника
• Тестирование на производственных линиях
• Полупроводниковые приборы
• Двигатели постоянного тока
• Силовые модули
• Потребительская электроника

Функция регистрации данных (анализ трендов)

Серия программируемых источников постоянного тока IT-N6700 поддерживает режимы выхода CC/CV/CP, что позволяет удовлетворять широкий спектр потребностей при тестировании источников питания. Прибор также имеет функцию анализа трендов и с помощью внешнего USB-накопителя может непрерывно записывать и отображать кривые U/I/P (от нескольких минут до нескольких часов). Данные поддерживают масштабирование, сравнение с помощью курсоров и статистику для выбранного интервала (среднее, максимум, минимум), а также могут экспортироваться в формате CSV для дальнейшего анализа и формирования отчетов.

Функция программирования LIST

Серия IT-N6700 поддерживает функцию LIST, которая позволяет пользователям задавать напряжение, ток, продолжительность, скорость нарастания и количество циклов для каждого шага, формируя изменяющиеся выходные сигналы со временем. Поддерживается последовательность до 100 шагов, а также редактирование до 10 файлов последовательностей.

Функция приоритета CC/CV

Серия программируемых источников постоянного тока IT-N6700 поддерживает функцию приоритета CC/CV, позволяющую согласовывать работу источника с разными характеристиками нагрузки DUT. При выборе приоритета CV достигается быстрее нарастание напряжения и быстрее установка в стационарный режим, что делает этот режим пригодным для применений, где требуется быстрая реакция по напряжению. В режиме приоритета CC эффективно ограничивается пиковый ток и угнетается пусковой ток, защищающий устройства и нагрузки, чувствительные к импульсным перегрузкам. Правильная настройка приоритета значительно улучшает стабильность контура, повторяемость тестов и безопасность DUT.

Функция защиты Foldback

Серия программируемого источника постоянного тока IT-N6700 обеспечивает функции защиты OVP/UVP/OCP/UCP/OPP/OTP и Foldback. Функция Foldback Protection в основном используется для отключения выхода при переходе между режимами CC/CV, чтобы защитить DUT, чувствительные к превышению напряжения или тока. Пользователи могут выбрать режим работы и установить время задержки защиты. При переключении режима после заданной задержки срабатывает защита и выход отключается, обеспечивая защиту DUT.
