АКЦЕНТ НА ​​ВЫСОКОКАЧЕСТВЕННЫХ ИЗМЕРЕНИЯХ S-ПАРАМЕТРОВ И МИНИАТЮРИЗАЦИИ

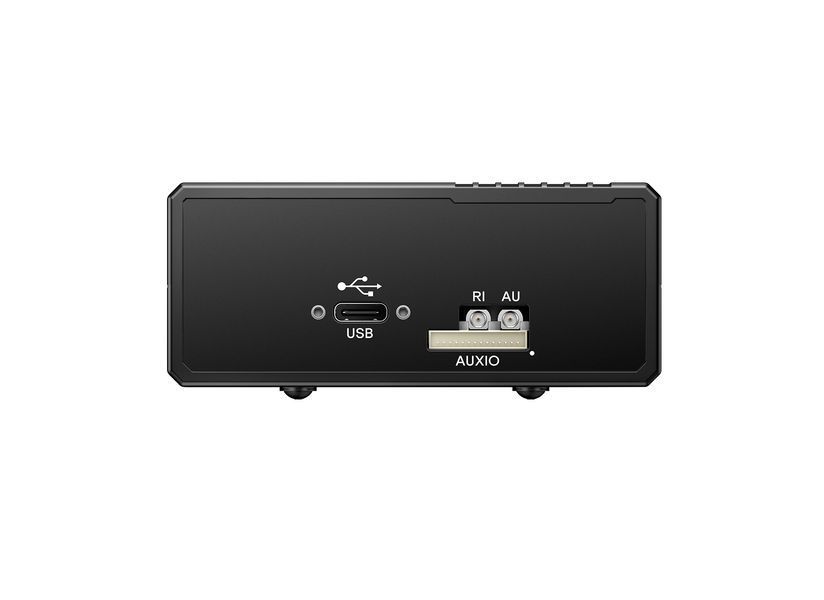

VNB-60 оптимизирован для выполнения базовых измерений S-параметров. Он оснащен высокопроизводительными направленными ответвителями с эффективной направленностью ≥40 дБ и профессиональной схемой приемника, что обеспечивает динамический диапазон от 100 до 120 дБ. Очень компактная конструкция делает его одним из самых маленьких доступных векторных анализаторов сетей. Это уникальное сочетание профессиональных характеристик и удивительной миниатюризации значительно расширяет возможности применения VNB-60 по сравнению с обычными векторными анализаторами сетей.

ПРОСТАЯ ЭКСПЛУАТАЦИЯ И НАДЕЖНЫЕ ИЗМЕРЕНИЯ

VNB-60 можно использовать вместе с электронным калибровочным модулем ECB-60 и проверенными кабелями со стабильными амплитудными и фазовыми характеристиками для формирования полноценного измерительного решения. ECB-60 значительно упрощает процесс калибровки, обеспечивая при этом достаточную точность для большинства приложений. Проверенные кабели помогают предотвратить погрешности измерений, вызванные недостаточными характеристиками кабелей. В сочетании с программным обеспечением VNStudio VNB-60 обеспечивает интерактивную работу, сравнимую с настольным векторным анализатором сетей, а в некоторых случаях даже более удобную. Это делает настройки прибора, калибровки и измерения S-параметров более интуитивными и эффективными.

Ключевые характеристики

• Диапазон частот: от 100 кГц до 6 ГГц
• Количество портов: 2
• Высокопроизводительный направленный ответвитель с эффективной направленностью ≥ 40 дБ
• Выходная мощность: от -35 дБм до +5 дБм
• Динамический диапазон: от 100 до 120 дБ (тип.)
• Шум трассировки: ≤ 0,003 дБrms (тип.)
• Полоса пропускания ПЧ: от 15 Гц до 75 кГц
• Скорость развертки: 150 мкс/точку при полосе пропускания ПЧ 75 кГц
• Электронный калибровочный модуль ECB-60 (стандартная комплектация)
• Кабели со стабильными амплитудными и фазовыми характеристиками (стандартная комплектация)
• Поддержка команд SCPI
• Чрезвычайно компактные размеры: 86×70×36 мм
