Векторный анализатор цепей 3657 серии может использоваться в таких областях, как беспроводная связь, кабельное телевидение, образование и автомобильная электроника для измерения характеристик ВЧ-компонентов, таких как фильтры, усилители, антенны, кабели и ответвители кабельного телевидения.

Прибор имеет такие функции, как калибровка погрешностей, анализ во временной области, симулятор устройств согласования, автоматическое устранение влияния устройства подключения, расширенный анализ во временной области, а также поддерживает различные форматы отображения, включая логарифмическую амплитуду, линейную амплитуду, коэффициент стоячей волны, диагональ и многооконное отображение. Также поддерживаются разные интерфейсы, такие как USB, LAN, HDMI и DP. Устройство обеспечивает быстрое и точное измерение амплитудных, фазовых и временных характеристик S-параметров исследуемого устройства (DUT) и обладает эффективными и мощными возможностями коррекции погрешностей.

Основные характеристики

• Имеет динамический диапазон до 140 дБ.
• Скорость тестирования 4 мкс/точку значительно повышает эффективность измерений на производственных линиях
• Повышенная стабильность отвечает требованиям высокоточного тестирования.
• Расширенный функционал: кроме стандартного анализа во временной области, доступны функции автоматического устранения влияния оснастки и расширенный анализ во временной области
• Компактные размеры и меньший вес позволяют разместить больше измерительных приборов на той же площади.
• Доступны две модификации: стоечное исполнение (2U) и настольное исполнение (5U)
• Поддерживается опция четырехпортового исполнения, позволяющая за одно подключение измерять все 16 S-параметров четырехпортовой сети, а также параметры балансных схем.
• Мощные возможности анализа данных, такие как тестирование неравномерности, полосы пропускания, граничные проверки и другие функции, упрощающие оценку соответствия и повышающие эффективность тестирования
• Имеется интерфейс LAN для удаленного управления и интеграции в системы, а также шесть USB-портов
• Поддерживает синхронную запись SCPI-команд и генерацию скриптов в один клик
• Оснащен 12,1-дюймовым экраном с возможностью отображения нескольких параметров одновременно и поддержкой мультиприкосновения

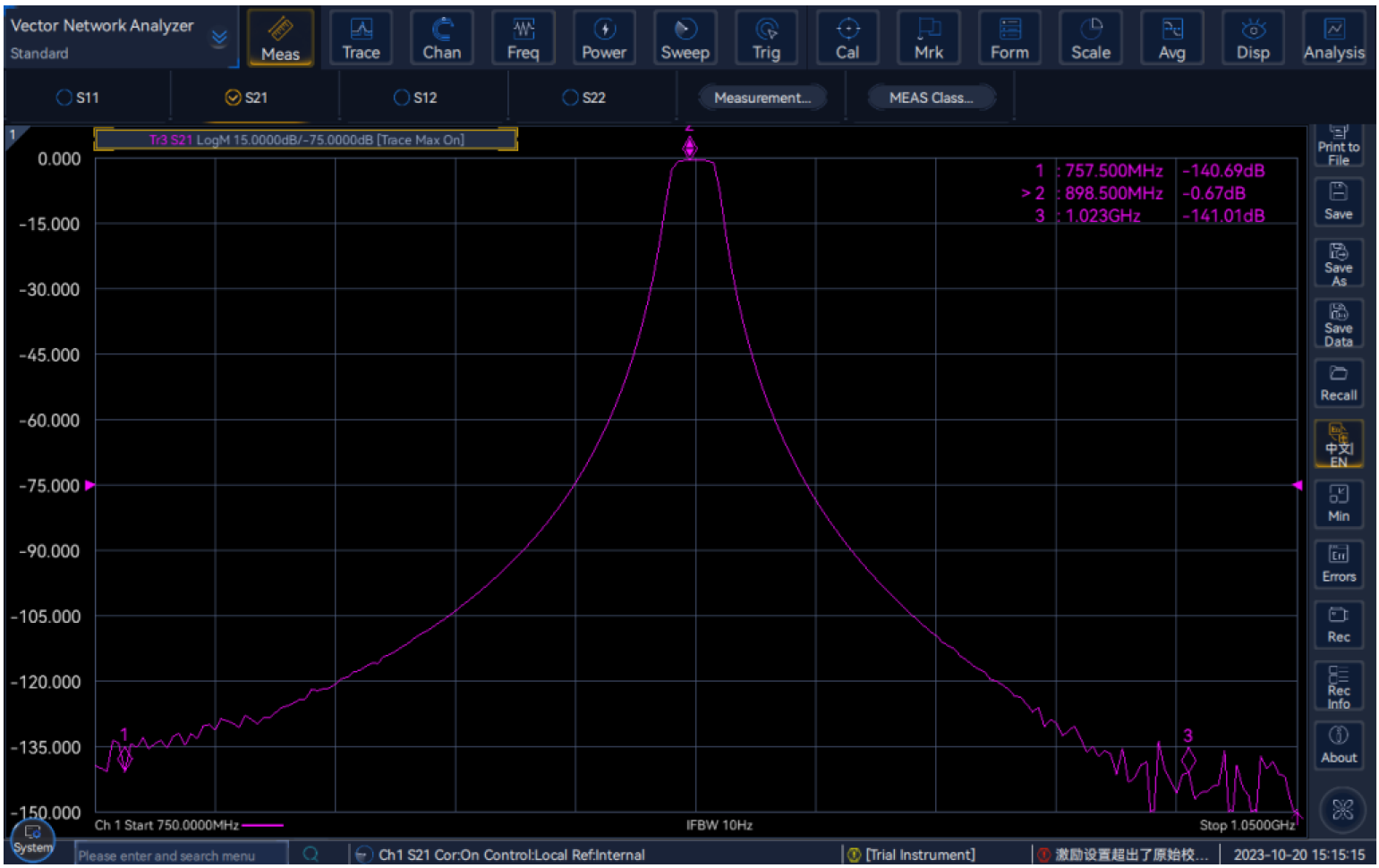

Широкий динамический диапазон

Имеет динамический диапазон до 140 дБ (IFBW = 10 Гц) для точного измерения устройств с высоким коэффициентом подавления.

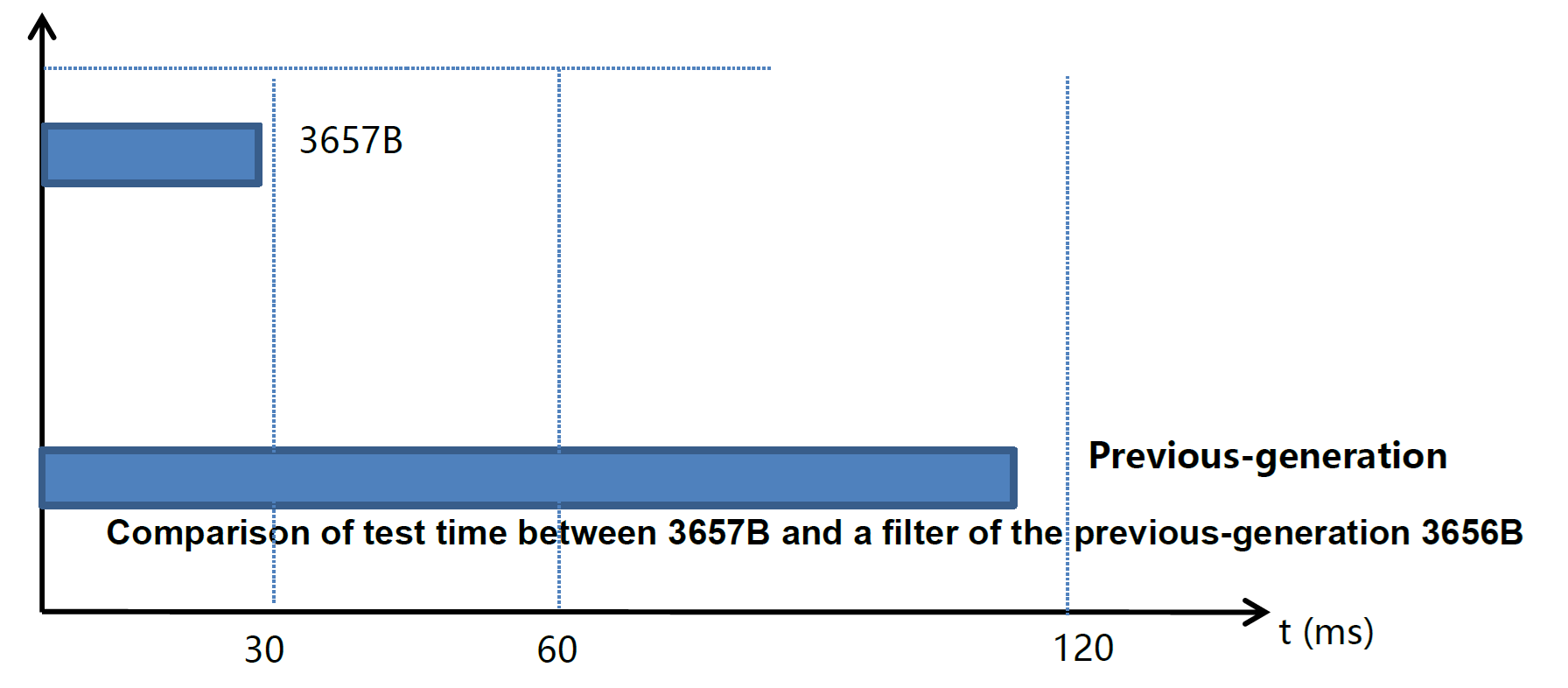

Сверхбыстрая развертка

Скорость развертки существенно улучшена по сравнению с предыдущим поколением, что позволяет повысить скорость реакции измерений и эффективность тестирования в высокоскоростных кабельных измерениях, производственных линиях микросхем, настройке фильтров и других сферах.

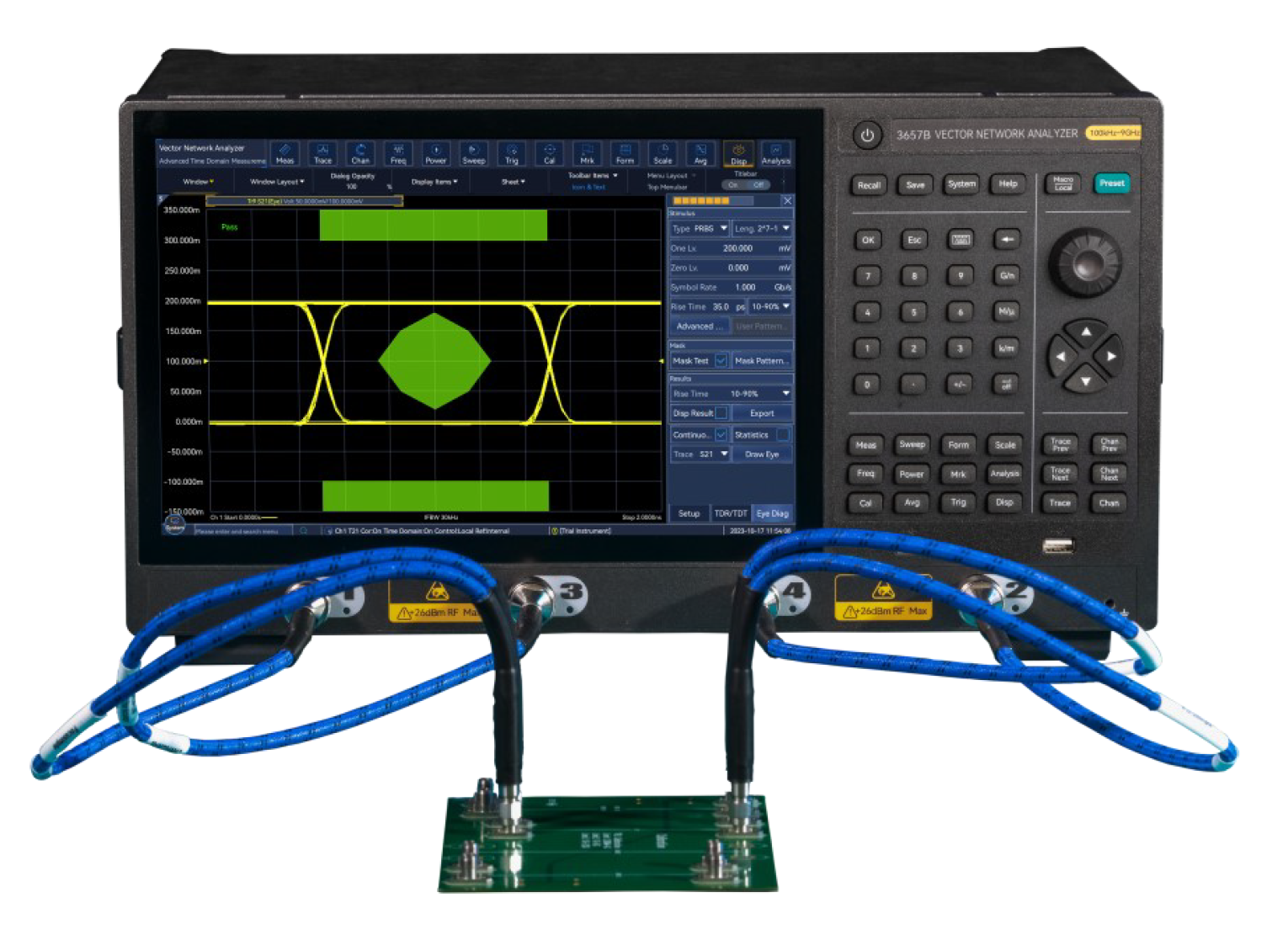

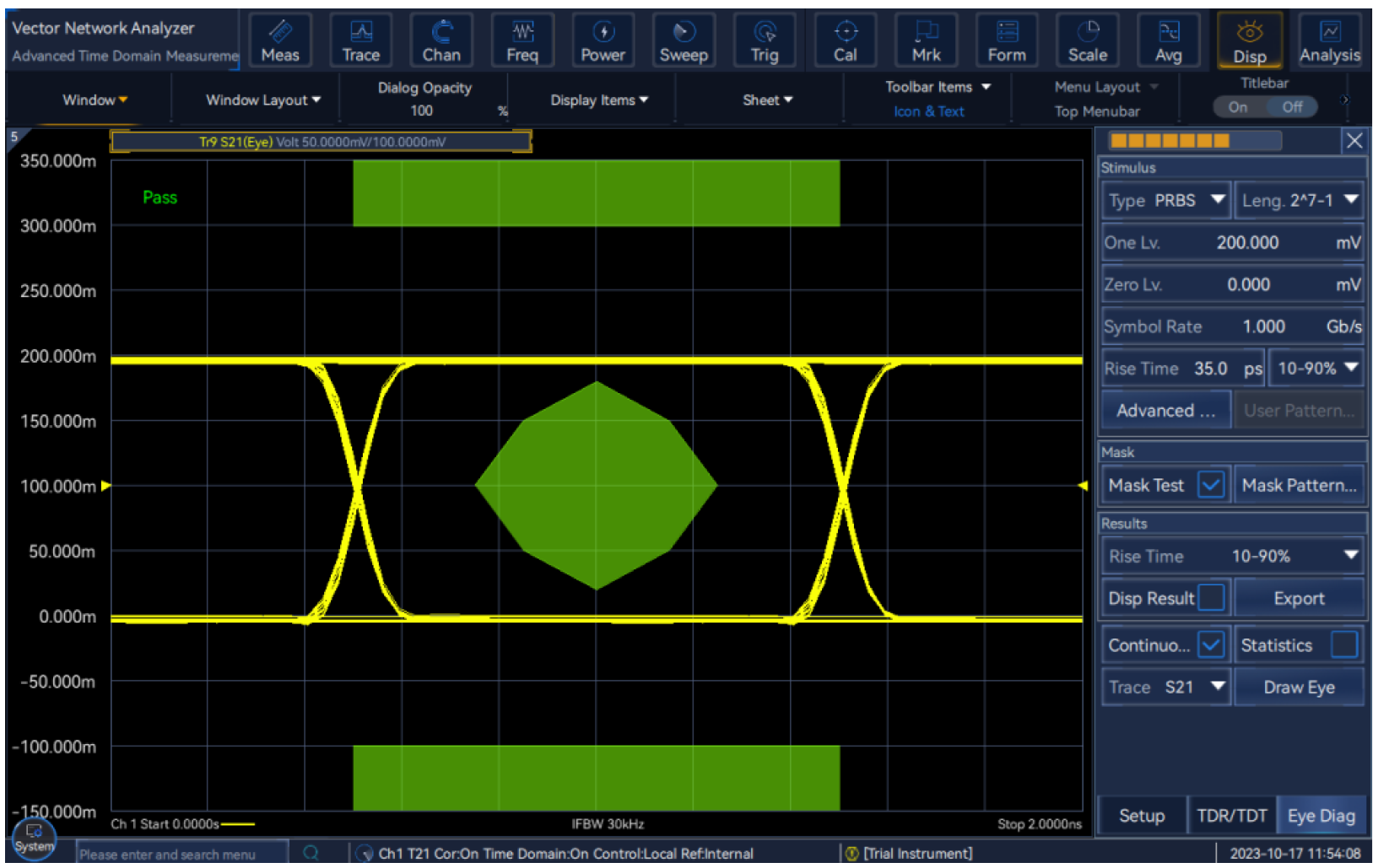

Быстрый анализ целостности сигнала

Имеет функцию формирования и анализа виртуальной диаграммы на основе сетевых параметров. В зависимости от стандарта высокоскоростной цифровой связи может выполняться эффективное тестирование Pass/Fail с использованием предварительно заданного шаблона диаграммы глаза. Позволяет накладывать джитер, шум и другие препятствия на смоделированную диаграмму глаза, а также воспроизводить ее для разных точек высокоскоростного канала в реальных условиях путем применения корректирующих алгоритмов, таких как предварительное усиление и эквализация.

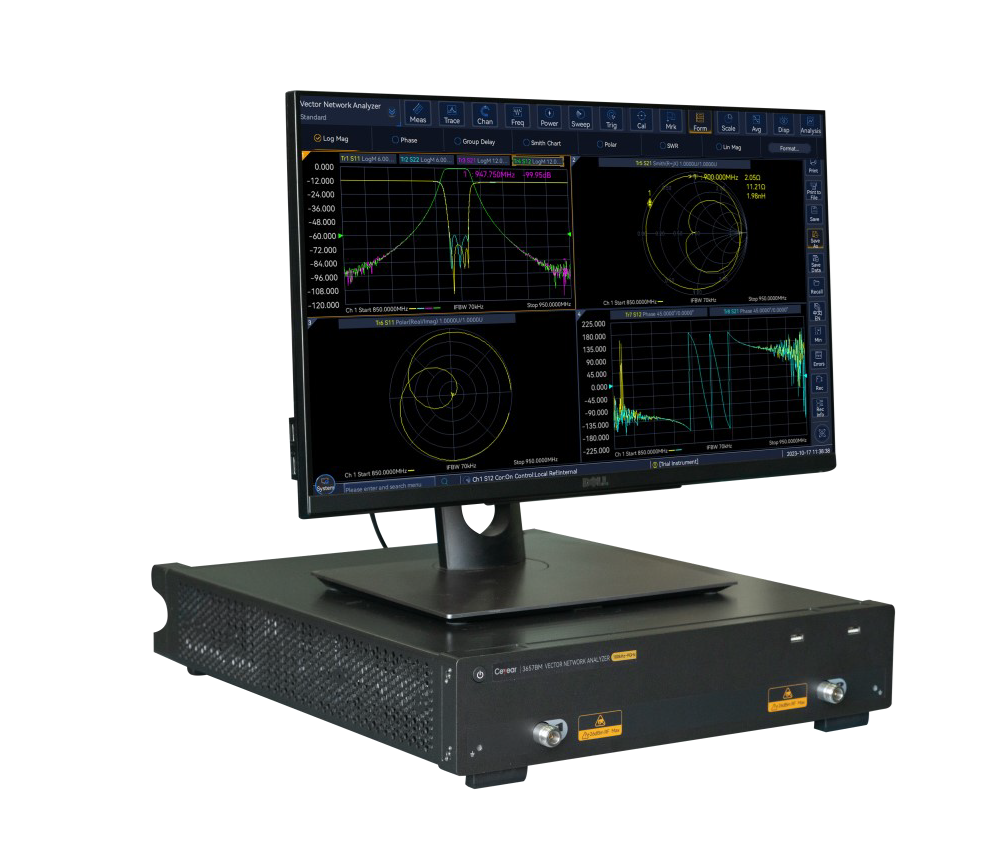

Стоечное исполнение (2U)

Подходит для автоматизированного тестирования, системной интеграции, автоматизированного производства и других схожих применений.

Типичные применения

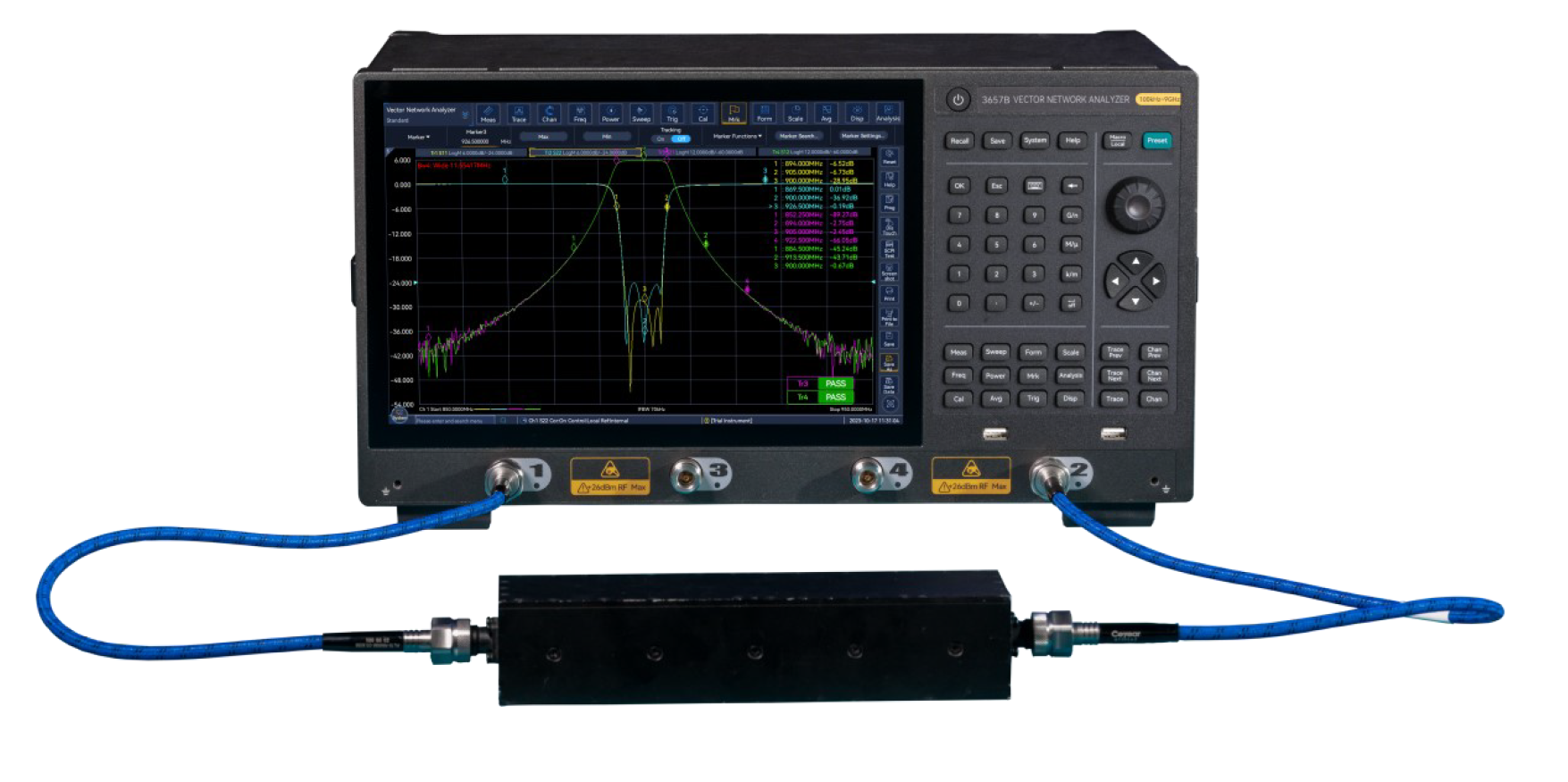

Производственное тестирование продукции мобильной связи

Диапазон частот векторного анализатора цепей серии 3657 соответствует потребностям производства и тестирования продукции мобильной связи. Он имеет такие характеристики, как высокая скорость развертки, широкий динамический диапазон, компактные размеры и т.п., что делает его пригодным для массового тестирования на производстве, а также для проверки ВЧ-компонентов, таких как фильтры, усилители, антенны и кабели.

Тестирование пассивных многопортовых и балансных устройств

Векторный анализатор цепей 3657 серии имеет функцию четырехпортового тестирования, позволяющую за одно подключение измерять все 16 S-параметров четырехпортовой сети. Это делает его пригодным для массового тестирования многопортовых устройств на производстве и обеспечивает возможность измерения параметров балансных схем.
