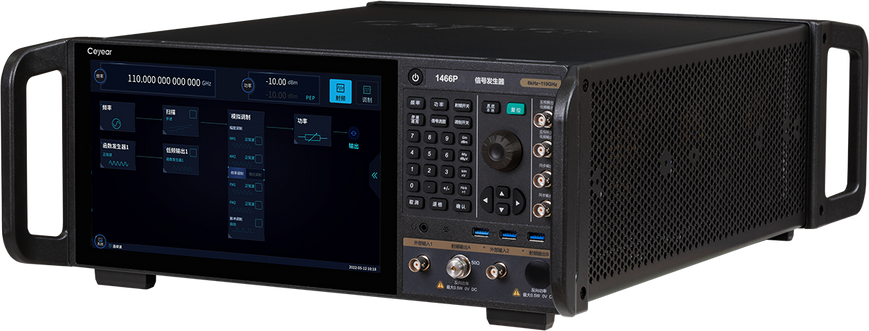

ВЧ генератор сигналов Ceyear 1466 серии – это универсальный измерительный прибор для передовых испытаний в диапазонах микроволн и миллиметровых волн, имеющий широкий диапазон частот, высокую спектральную чистоту сигнала, а также высокую точность и большой динамический диапазон выходной мощности. Благодаря конструкции с двумя ВЧ-каналами в одном устройстве, он может удовлетворить разнообразные требования к тестированию. Расширенный набор встроенных функций, таких как аналоговое сканирование, аналоговая модуляция и импульсная модуляция делает ежедневные измерения более удобными.

Обновленная система взаимодействия с пользователем включает в себя большой сенсорный экран с графическим интерфейсом, доступ через браузер на мобильных устройствах, поддержку подключения измерителей мощности различных производителей, многопользовательский доступ, запись SCPI-команд, настройки интерфейса управления и другие новые функции, повышающие удобство работы. Генератор сигналов Ceyear 1466 серии идеально подходит для высокоточных испытаний – от уровня компонентов до уровня систем.

Основные характеристики

• диапазон частот: от 6 кГц до 13 ГГц/20 ГГц/33 ГГц/45 ГГц/53 ГГц/67 ГГц/90 ГГц/110 ГГц
• отличная спектральная чистота: SSB < –132 dBc/Hz (типично для несущей 10 ГГц при отклонении 10 кГц), паразитные составляющие < –80 dBc (для 10 ГГц)
• низкий уровень широкополосного шума: SSB < –161 dBc/Hz (типично для несущей 20 ГГц при отклонении 30 МГц)
• большой динамический диапазон выходной мощности: устанавливаемый уровень от -150 dBm до +25 dBm
• поддержка AM, FM, фазовой модуляции и импульсной модуляции, минимальная продолжительность импульса - 20 нс
• поддержка пошагового, списочного, мощного и аналогового сканирования
• поддержка двух каналов в одном приборе с независимой настройкой каждого
• большой сенсорный экран с графическим интерфейсом и поддержкой пользовательских меню
• кроссплатформенный доступ клиентов и управление через браузер
• запись SCPI-команд в реальном времени и автоматическое создание примеров программ управления

Высокие ВЧ характеристики

Коаксиальный диапазон до 110 ГГц для более простого и точного тестирования

Коаксиальный выход генератора ВЧ сигналов Ceyear 1466 серии охватывает диапазон от 6 кГц до 110 ГГц. При этом обеспечивается высокоточное управление амплитудой в широком динамическом диапазоне, что гарантирует высокую точность и устойчивость мощности. Генератор поддерживает соединение внешних расширителей источника сигнала серии Ceyear 8240X, что позволяет расширить диапазон частот до 750 ГГц. Это мощный инструмент для эффективного тестирования ВЧ соответствия систем 5G в миллиметровом диапазоне.

Высокая спектральная чистота, упрощающая передовые измерения

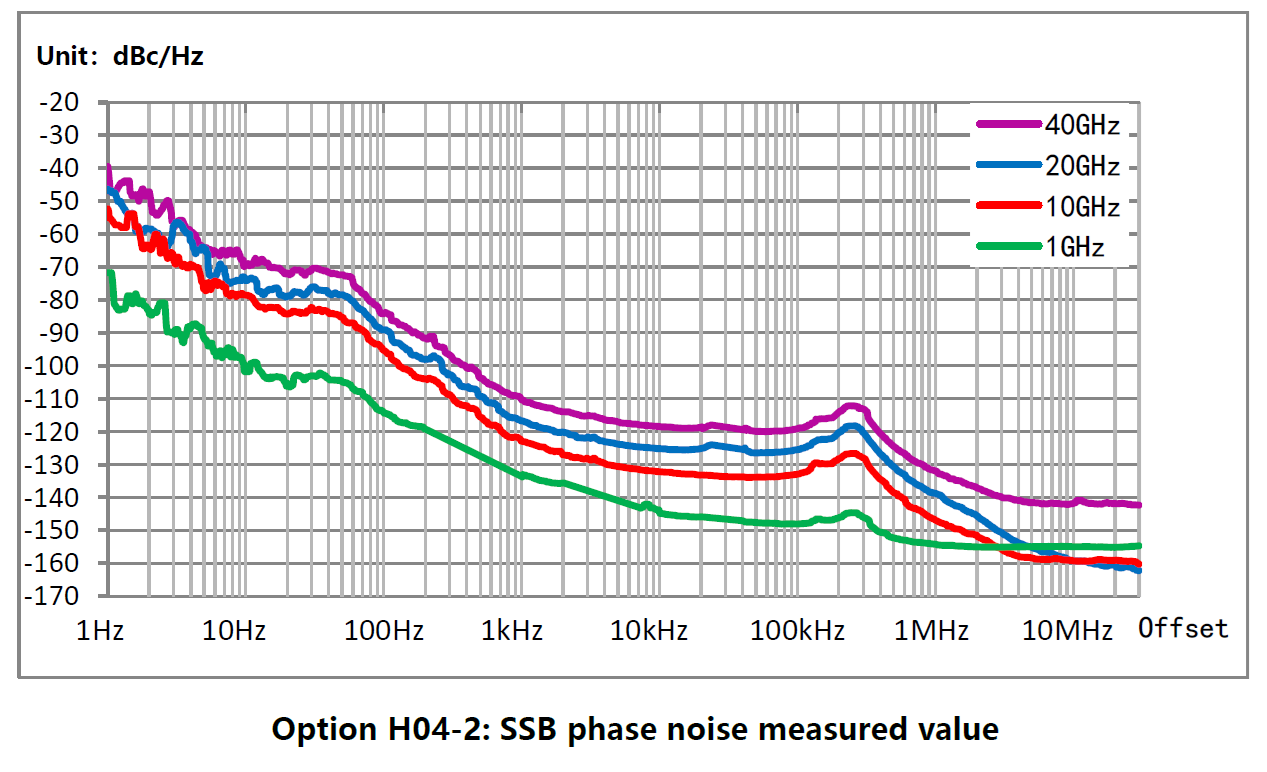

Генератор сигналов Ceyear 1466 серии обеспечивает формирование сигналов с высокой спектральной чистотой: фазовый шум SSB составляет -145 dBc/Hz при отклонении 10 кГц на несущей 1 ГГц и -132 dBc/Hz при отклонении 10 кГц на несущей 10 ГГц; уровень широкополосного шума - -161 dBc/Hz при отклонении 30 МГц на несущей 20 ГГц; паразитные составляющие - менее -80 dBc при 10 ГГц; гармоники – менее -55 dBc. Высокая чистота сигнала позволяет избежать влияния помех при тестировании микроволновых и миллиметровых компонентов, систем и OTA-измерений.

Большой динамический диапазон и высокая точность выходной мощности

Максимальная выходная мощность ВЧ генератора сигналов Ceyear 1466 серии (типичные значения): +27 dBm при 5 ГГц, +24 dBm при 20 ГГц, +25 dBm при 30 ГГц, +22 dBm при 60 ГГц, +3 dBm при 110 ГГц. Минимально устанавливаемый уровень выходной мощности – до -150 dBm, а динамический диапазон может достигать 170 dB. Показатели точности мощности являются одними из лучших в отрасли: менее 0,5 дБ до 20 ГГц (типично).

Расширенные встроенные функции

Полный набор аналоговой модуляции

Поддерживаются амплитудная, частотная, фазовая и импульсная модуляция. Реализованы сложные режимы импульсной модуляции, такие как двойной импульс, импульсные последовательности, джитер PRF, ступенчатое изменение PRF и плавная регулировка PRF.

Различные режимы сканирования

Поддерживается пошаговое сканирование, списочное сканирование, линейное (ramp) сканирование и сканирование по мощности.

Обновлено взаимодействие с пользователем

Сенсорный графический интерфейс с подсказками

Используется 11,6-дюймовый сенсорный экран высокого разрешения, четко отображающий основные параметры и состояние прибора. Интерфейс с диаграммой прохождения сигнала делает отображение более интуитивным, а взаимодействие более удобным.

Гибкий интерфейс управления

Поддерживаются пользовательские меню, позволяющие настроить интерфейс управления в соответствии с привычками пользователя, выполнять многофункциональные операции в одном окне и избегать сложной навигации по меню.

Поддержка кроссплатформенного управления

Реализован доступ через клиентские программы и браузер на разных платформах. Поддерживается одновременное подключение нескольких пользователей с синхронным обновлением состояния устройства. Также доступно управление через веб-браузер на мобильных устройствах.

Одновременная запись SCPI-команд и генерация скриптов в один клик

Можно только экспортировать записанные SCPI-команды одним нажатием, но и автоматически создавать примеры проектов программного управления для VS (C++, C#), Qt, Matlab и LabView, что значительно упрощает автоматизацию управления прибором.
