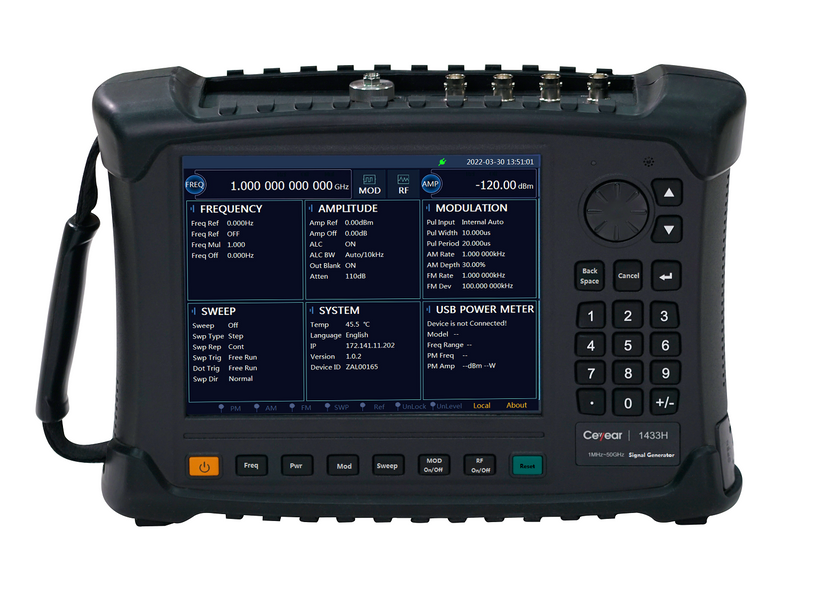

ВЧ генератор сигналов 1433 серии – это портативный прибор, специально разработанный компанией Ceyear для полевых испытаний. Он имеет функции генерации непрерывного сигнала (CW), модуляции FM/AM/импульсной/PM, регулировки амплитуды с большим динамическим диапазоном, пошагового и списочного сканирования. Интегрированная конструкция с большим 8,4-дюймовым сенсорным емкостным экраном обеспечивает удобство в работе пользователя.

ВЧ генератор сигналов 1433 серии характеризуется компактными размерами, гибким питанием и хорошей адаптацией к условиям эксплуатации, что делает его пригодным для использования в полевых условиях. Он может применяться для монтажа, отладки и ежедневного обслуживания, диагностики неисправностей электронных интегрированных систем, тестирования приемников, а также для испытаний в области связи, навигации и другого оборудования.

Основные характеристики продукта

• более широкий диапазон частот: от 1 МГц до 50 ГГц
• высшее разрешение по частоте: 0,1 Гц
• отличные показатели фазового шума: -110 dBc/Hz при отклонении 10 кГц на несущей 10 ГГц (типичное значение)
• различные интерфейсы для тестирования: опорный вход/выход, импульсный вход, мониторинговый выход, синхронизационный выход и т.п.
• удобный и быстрый пользовательский интерфейс: большой 8,4-дюймовый яркий LCD-экран, удобное управление емкостным сенсорным экраном, интегрированная конструкция дисплея и сенсора
• высокая адаптивность к условиям среды: рабочий температурный диапазон от -10℃ до 50℃
• гибкие варианты питания: возможность питания от аккумулятора или сетевого адаптера

Более широкий диапазон частот

Диапазон частот генератора сигналов серии 1433 составляет от 1 МГц до 20 ГГц/26,5 ГГц/40 ГГц/50 ГГц. Минимальная частота в серии начинается с 1 МГц, а максимальная достигает 50 ГГц, что позволяет удовлетворить потребности широкополосных измерений.

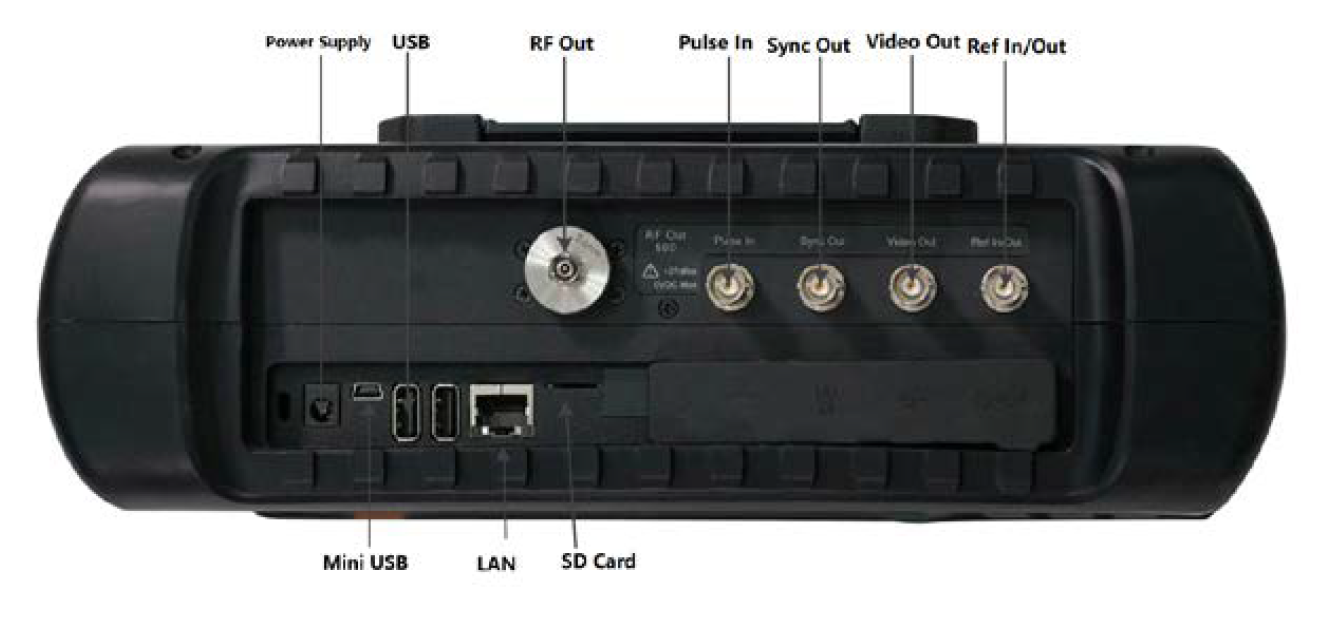

Различные вспомогательные интерфейсы для тестирования

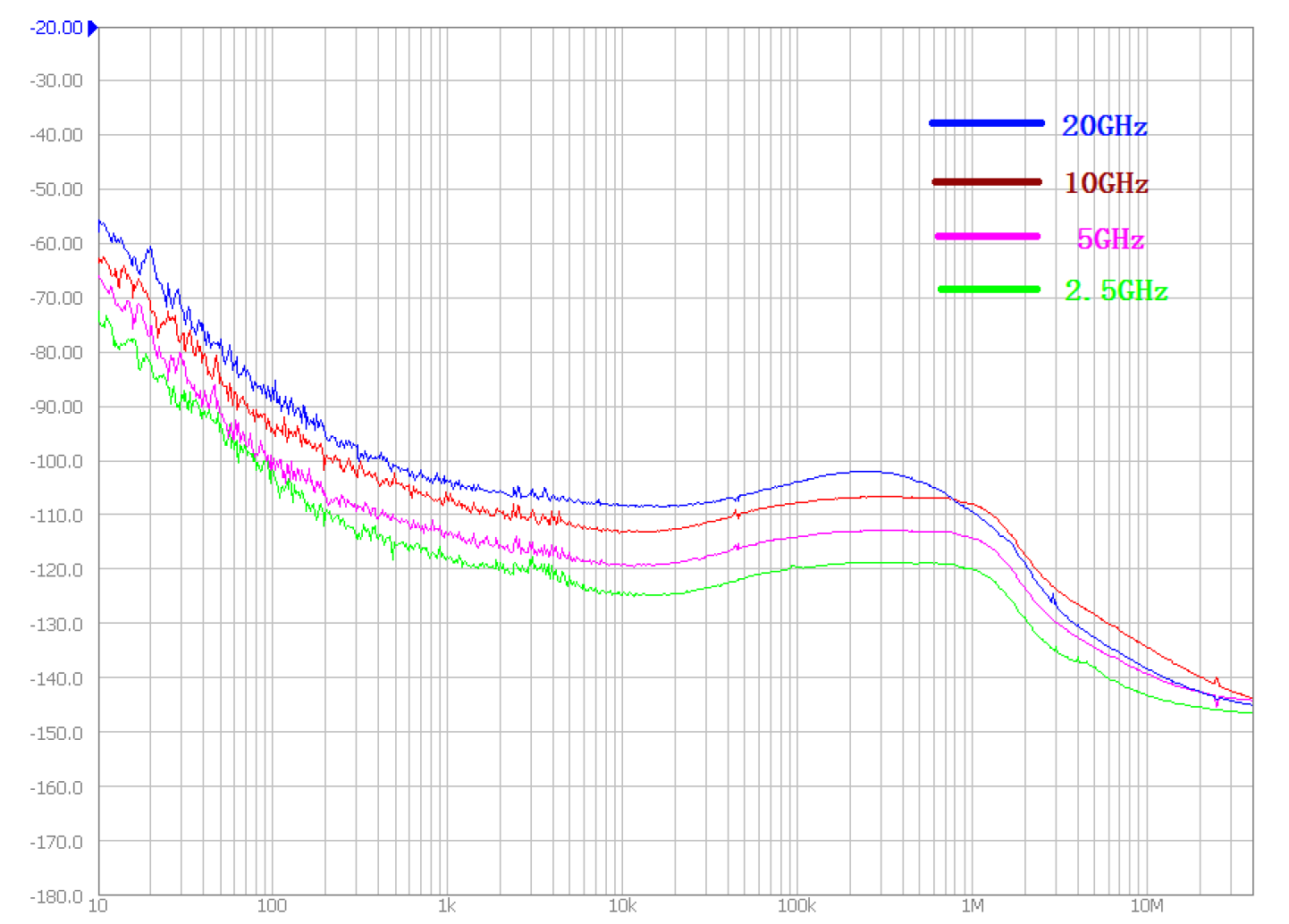

Отличные показатели фазового шума

Фазовый шум (SSB) ВЧ генератора сигналов 1433 серии лучше -110 dBc/Hz при отклонении 10 кГц относительно несущей 10 ГГц (типичное значение), что позволяет удовлетворить требования тестирования большинства прикладных сценариев.

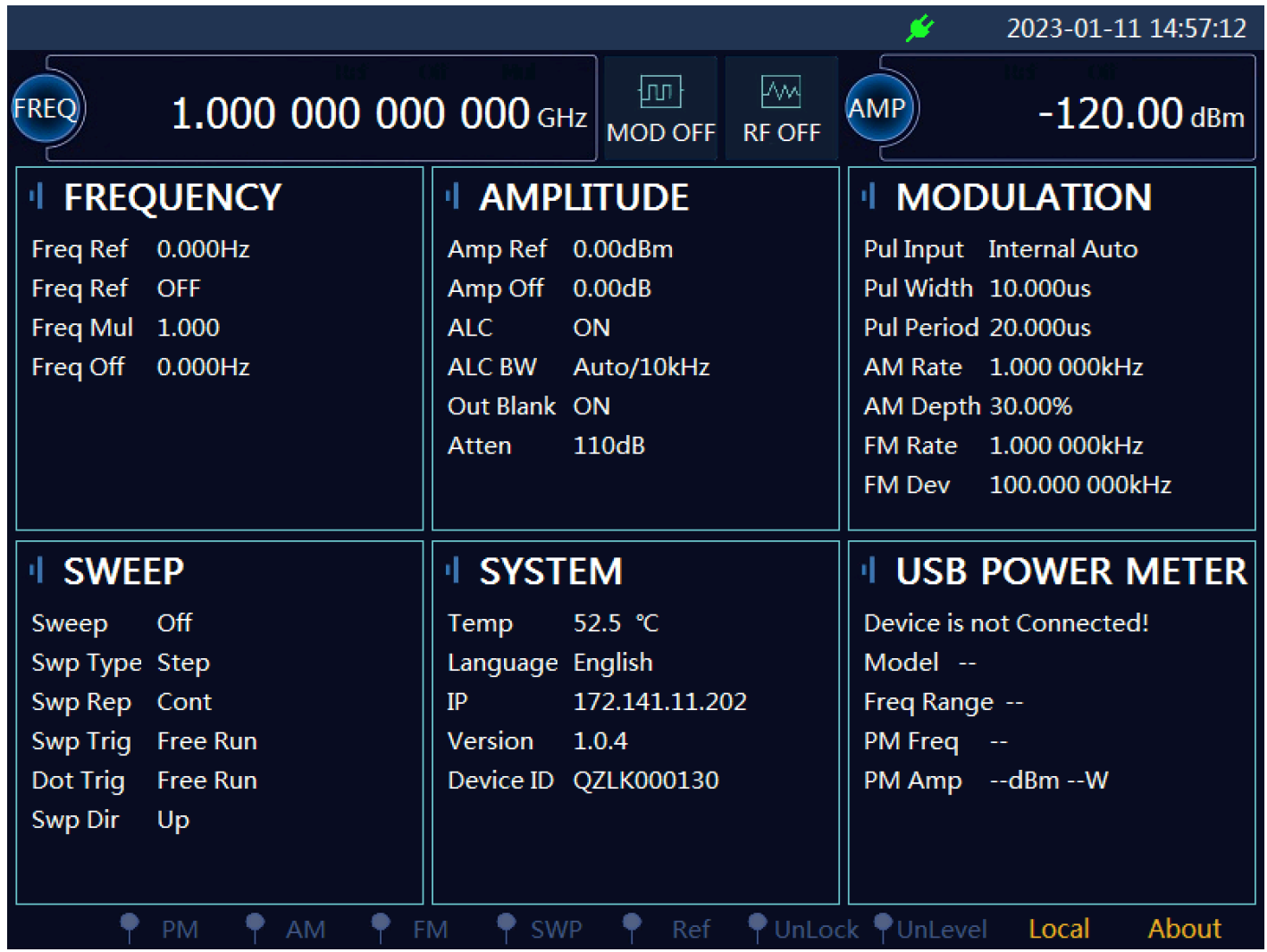

Удобный и быстрый пользовательский интерфейс

Большой 8,4-дюймовый экран с яркой LCD-матрицей, разрешение 800×600 пикселей, удобное управление через емкостный сенсорный экран, многооконное отображение, четкое отображение параметров настройки прибора и информации о состоянии, что обеспечивает удобную и быструю работу пользователя.

Типичные применения

Тестирование помехоустойчивости электронных систем

ВЧ генератор сигналов серии 1433 имеет широкий диапазон выходной частоты и мощности, а также разнообразные функции аналоговой модуляции. При испытаниях помехоустойчивости электронных систем он может моделировать и генерировать помеховые сигналы, характерные для реальных условий эксплуатации, что позволяет эффективно проводить такие тесты.

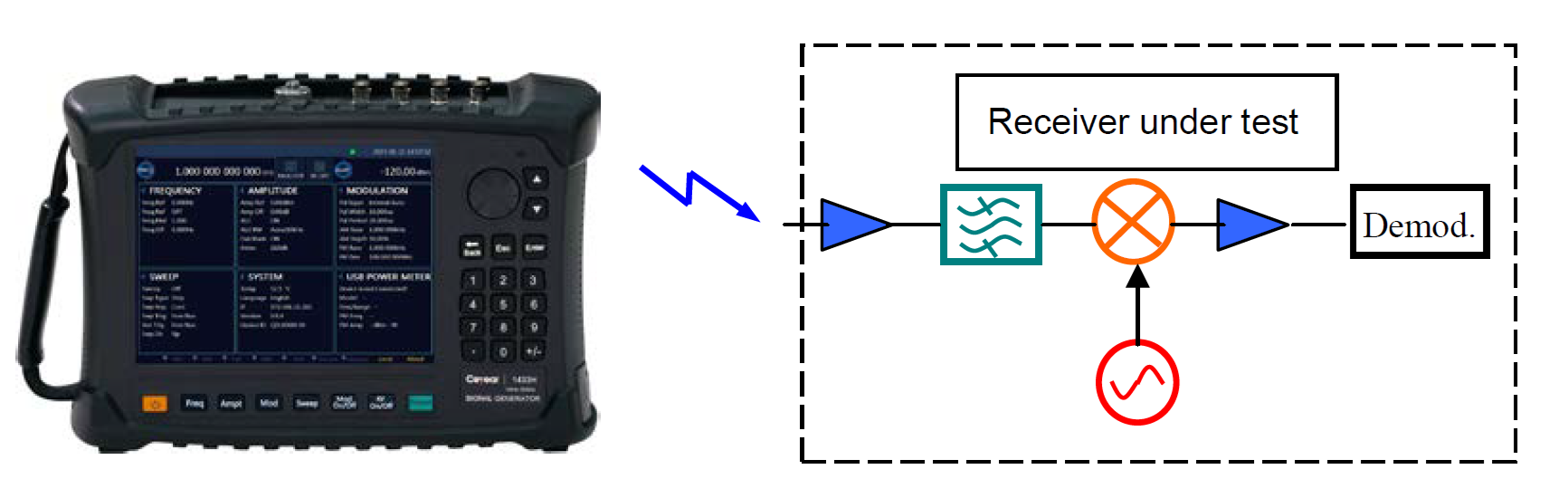

Тестирование характеристик приемников и поиск неисправностей

Для задач тестирования характеристик приемников радаров и другого электронного оборудования, а также для диагностики неисправностей, генераторы ВЧ 1433 серии обеспечивают генерацию непрерывного сигнала (CW) и аналогово модулированных сигналов, а также могут использоваться для моделирования возбуждающих сигналов.

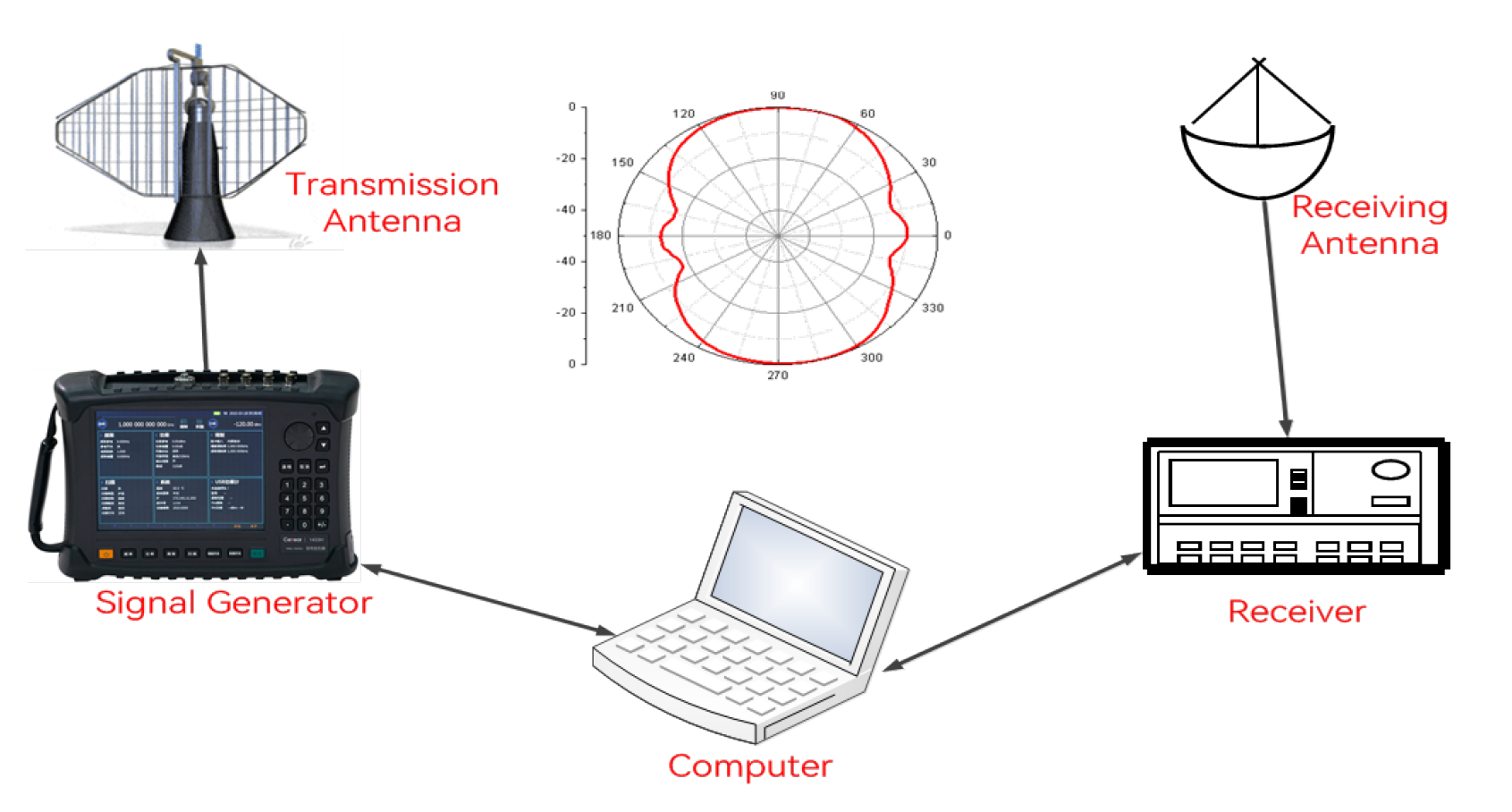

Полевые испытания диаграммы направленности антенны

Для полевых испытаний диаграммы направленности антенны ВЧ генератор сигналов серии 1433 формирует сигнал с известной и стабильной амплитудой, который используется для проверки характеристик диаграммы излучения передающей антенны.
