Обзор продукта

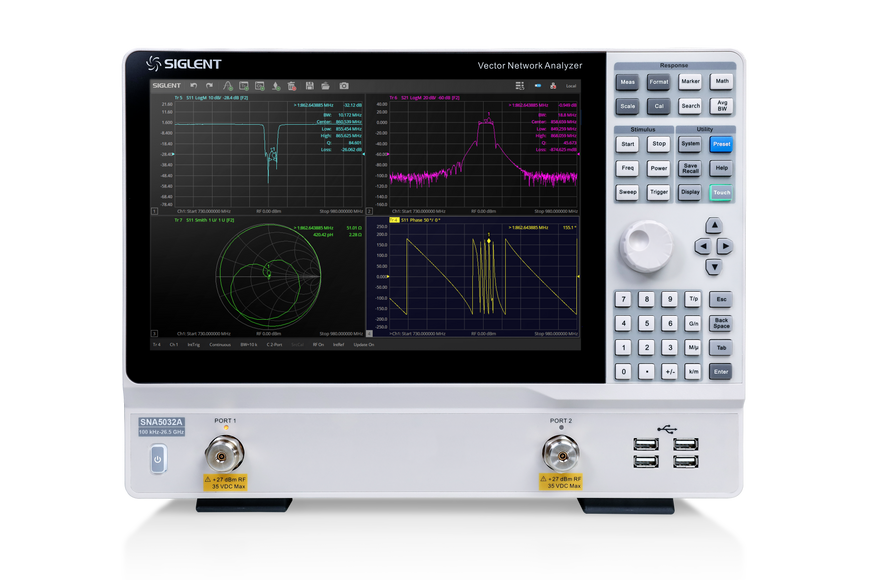

Серия векторных анализаторов цепей SIGLENT SNA5000A имеет частотный диапазон от 9 кГц до 8,5 ГГц и от 100 кГц до 26,5 ГГц, поддерживая 2/4-портовые измерения параметров рассеяния, дифференциальных параметров и параметров во временной области. Анализаторы цепей серии SNA5000A являются эффективными инструментами для определения добротности (Q-фактора), полосы пропускания и потерь на вставку фильтров. Они поддерживают преобразование импеданса, перемещение плоскости измерения, тестирование на соответствие допускам, тестирование неравномерности, симуляцию тестовых фикстур, а также настройку удаления/вставки адаптера.

Анализаторы сети поддерживают пять типов сканирования:

• Линейное сканирование по частоте (Linear-Frequency mode)
• Логарифмическое сканирование по частоте (Log-Frequency mode)
• Сканирование по мощности (Power-Sweep mode)
• Режим непрерывной волны по времени (CW-Time mode)
• Сегментное сканирование (Segment-Sweep mode)

Серия SNA5000A также поддерживает коррекцию параметров рассеяния по методам SOLT, SOLR, TRL, Response и Enhanced Response, что обеспечивает высокую гибкость в исследованиях и производственных приложениях.

Основные характеристики

• Частотный диапазон: 9 кГц – 8,5 ГГц и 100 кГц – 26,5 ГГц
• Разрешающая способность по частоте: 1 Гц
• Разрешающая способность по уровню: 0,05 дБ
• Диапазон IFBW: 1 Гц ~ 10 МГц
• Диапазон выходного уровня: -55 дБм ~ +10 дБм
• Динамический диапазон: 125 дБ
• Типы калибровки:
  • Калибровка отклика (Response calibration)
  • Улучшенная калибровка отклика (Enhanced Response calibration)
  • Полная однопортовая калибровка
  • Полная двухпортовая калибровка
  • Полная трехпортовая калибровка
  • Полная четырехпортовая калибровка
  • Калибровка TRL
• Типы измерений:
  • Измерение параметров рассеяния (S-параметры)
  • Измерение дифференциальных параметров
  • Измерение приемника
  • Анализ параметров во временной области
  • Тестирование на соответствие допускам
  • Тестирование неравномерности
  • Преобразование импеданса
  • Симуляция тестовых фикстур
  • Удаление/вставка адаптера
  • Анализ спектра
  • Смещение частоты
  • Измерение скалярного смесителя
  • Импульсные измерения
  • Измерение материалов
  • Измерение сжатия усиления
  • Векторное измерение смесителя
• Встроенные Bias-Tee соединения
• Интерфейсы: LAN, USB Device, USB Host (USB-GPIB)
• Дистанционное управление: SCPI / Labview / IVI на основе USB-TMC / VXI-11 / Socket / Telnet / WebServer
• 10,1-дюймовый сенсорный экран
• Видеовыход: HDMI
