Обзор продукта

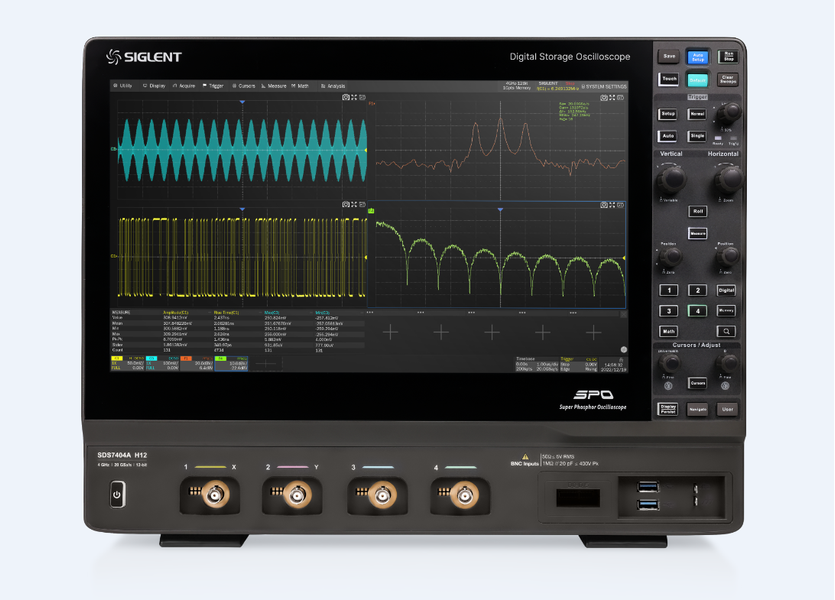

Цифровые осциллографы серии SIGLENT SDS7000A доступны с полосами пропускания 6 ГГц, 4 ГГц и 3 ГГц, имеют 12-битные ЦАП с частотой дискретизации до 20 GSa/s, максимальной длиной записи 1 Gpts/канал и поддерживают до 4 аналоговых каналов + 16 цифровых каналов для высокопроизводительного смешанного анализа сигналов.
Серия SDS7000A использует технологию SPO от Siglent с максимальной скоростью захвата осциллограмм до 1 000 000 осц./с, функцией 256-уровневой градации интенсивности и режимом цветовой температуры. Также она оснащена инновационной цифровой системой триггеров с высокой чувствительностью и низким джиттером, которая поддерживает несколько мощных режимов триггера, включая триггер последовательных шин. Инструменты, такие как запись осциллограмм в истории (History), функции поиска и навигации, Signal Scan, масочное тестирование (Mask Test), построение диаграмм Боде (Bode Plot), анализ мощности (Power Analysis), анализ глаз/джиттера (Eye/Jitter Analysis) и тест на соответствие (Compliance Test), позволяют расширенно захватывать, сохранять и анализировать осциллограммы. Впечатляющий набор функций измерений и математических возможностей, опция генератора произвольных сигналов на 50 МГц, а также декодирование последовательных шин также являются характеристиками SDS7000A.
Большой 15,6-дюймовый HD дисплей с емкостным сенсорным экраном поддерживает мультитач-жесты, а интуитивно понятный интерфейс пользователя значительно улучшает эффективность работы. Также предусмотрена поддержка управления мышью и удаленного управления через веб-интерфейс по LAN.
Основные характеристики
- 4 аналоговых канала, до 6 ГГц полоса пропускания с частотой дискретизации до 20 GSa/s
- 12-битный ЦАП
- Низкий уровень шума: 260 μVrms при полосе пропускания 6 ГГц
- Технология SPO
- Интеллектуальный триггер: Передний фронт, Наклон, Импульс, Окно, Runt, Интервал, Выпадение, Шаблон, Квалифицированный, N-й фронт, Установка/удержание, Задержка и Видео (поддержка HDTV). Зона триггера упрощает сложный триггеринг
- Тригер последовательных шин и декодирование, поддержка протоколов I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 и USB 2.0
- Сегментированный режим захвата (Sequence), деление максимальной длины записи на несколько сегментов (до 124 000), в зависимости от условий триггера, установленных пользователем, с минимальным мертвым временем между сегментами для захвата квалифицируемого события
- Функция записи осциллограмм в истории (History), максимальная длина записи осциллограммы — 124 000 кадров
- Автоматические измерения более 50 параметров, поддержка статистики, гистограмм, трассировки, трендов, гейтовых измерений и измерений на математических, исторических и эталонных сигналах
- 4 математических трассировки (32 Mpts FFT, фильтр, сложение, вычитание, умножение, деление, интеграция, дифференцирование, квадратный корень и т.д.), поддержка редактора формул
- Обширные функции анализа данных, такие как поиск, навигация, SignalScan, цифровой вольтметр, счетчик, гистограмма осциллограмм, построение диаграмм Боде, анализ мощности, анализ глаз/джиттера и тест на соответствие
- Высокоскоростное аппаратное усреднение, Hi-Res; высокоскоростное аппаратное тестирование маски (Mask Test), с инструментом редактора масок для создания пользовательских шаблонов
- 16 цифровых каналов
- Встроенный генератор сигналов на 50 МГц
- Большой 15,6” HD TFT-LCD дисплей с разрешением 1920 * 1080; емкостной сенсорный экран поддерживает мультитач-жесты
- Интерфейсы подключения: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 Device, 2x 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, Audio, External Trigger In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out
- Встроенный веб-сервер поддерживает удаленное управление через LAN с помощью веб-браузера. Поддержка команд SCPI для удаленного управления. Поддержка внешней мыши и клавиатуры
