Обзор продукта

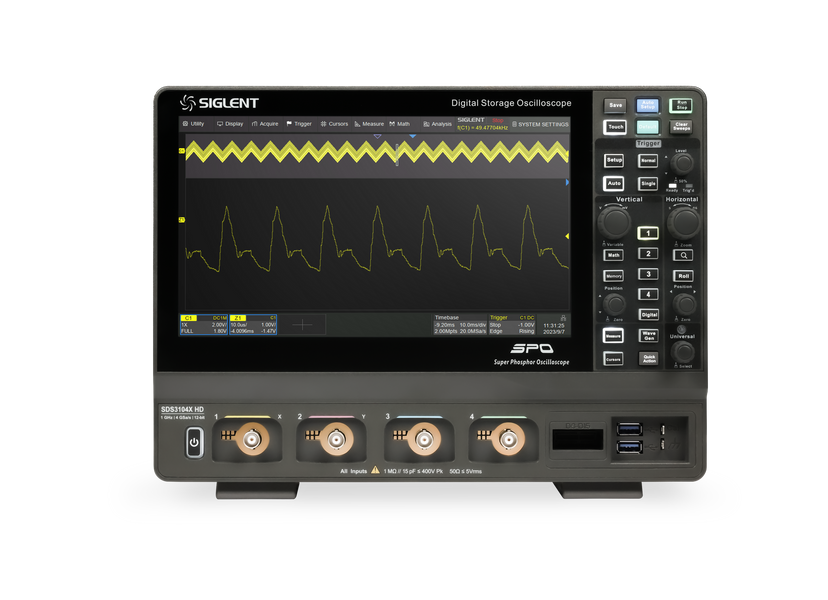

Цифровые осциллографы серии SDS3000X HD от SIGLENT предлагают полосу пропускания 1 ГГц, 500 МГц и 350 МГц, оснащены 12-битными аналого-цифровыми преобразователями с частотой дискретизации до 4 GSa/s и обеспечивают максимальную длину записи 400 Mpts на канал. Устройства поддерживают анализ смешанных сигналов с 4 аналоговыми и 16 цифровыми каналами.

Серия SDS3000X HD использует технологию SPO от Siglent, которая позволяет захватывать до 200 000 осциллограмм/с в обычном режиме и до 890 000 осциллограмм/с в режиме Sequence. Осциллографы оснащены системой триггера с высокой чувствительностью и низким джиттером, поддерживающей различные режимы, включая синхронизацию по последовательным шинам. Расширенные функции, такие как запись истории осциллограмм, поиск и навигация, тестирование по маске, построение боде-диаграмм и анализ мощности, предоставляют дополнительные возможности для сбора, хранения и анализа данных. Также приборы включают широкий набор математических функций, встроенный генератор произвольных форм сигналов на 50 МГц и функции декодирования протоколов.

Большой 10,1-дюймовый сенсорный экран с поддержкой мультитач-жестов обеспечивает удобство работы, а удаленное управление через LAN открывает дополнительные возможности.

Основные характеристики

• Аналоговые каналы

  • 4 канала с полосой пропускания до 1 ГГц и частотой дискретизации до 4 GSa/s.
  • Уровень шума: 125 μVrms при полосе пропускания 1 ГГц.

• Технология SPO

  • Скорость захвата осциллограмм до 200 000 осциллограмм/с в обычном режиме и до 890 000 осциллограмм/с в режиме Sequence.
  • Поддержка 256-уровневой интенсивности и цветовой шкалы.
  • Максимальная длина записи — 400 Mpts на канал.

• Режимы триггера

  • Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth Edge, Setup/Hold, Delay, Video (поддержка HDTV), Zone Trigger.

• Синхронизация и декодирование

  • Поддержка протоколов: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429.

• Сегментированный сбор данных (Sequence)

  • До 80 000 сегментов записи с минимальным временем простоев.

• Функция записи истории осциллограмм (History)

  • Длина записи — до 80 000 кадров.

• Автоматические измерения

  • Более 50 параметров, включая статистику, гистограммы, тренды и зональные измерения.

• Математические функции

  • 4 дорожки (4 Mpts FFT, фильтры, сложение, вычитание, умножение, деление, интеграция, дифференциация и др.).

• Анализ данных

  • Пошаговый поиск, навигация, цифровой вольтметр, частотомер, боде-диаграммы, анализ мощности.

• Дополнительные функции

  • Высокоскоростное аппаратное усреднение, ERES.
  • Тестирование по маске с инструментами редактирования.
  • Генератор произвольных форм сигналов на 50 МГц (опция).

• Дисплей и интерфейсы

  • 10,1-дюймовый TFT-LCD с разрешением 1024×600, сенсорный экран с мультитач.
  • Интерфейсы: 2× USB 3.0 Host, 1× USB 2.0 Host, USB 3.0 Device (USBTMC), LAN (1000M).
  • Вход внешнего триггера, Aux Out (Pass/Fail, Trigger Out).

• Удаленное управление

  • Встроенный веб-сервер для управления через веб-браузер.
  • Поддержка команд SCPI, подключения внешней мыши и клавиатуры.
