Обзор продукта

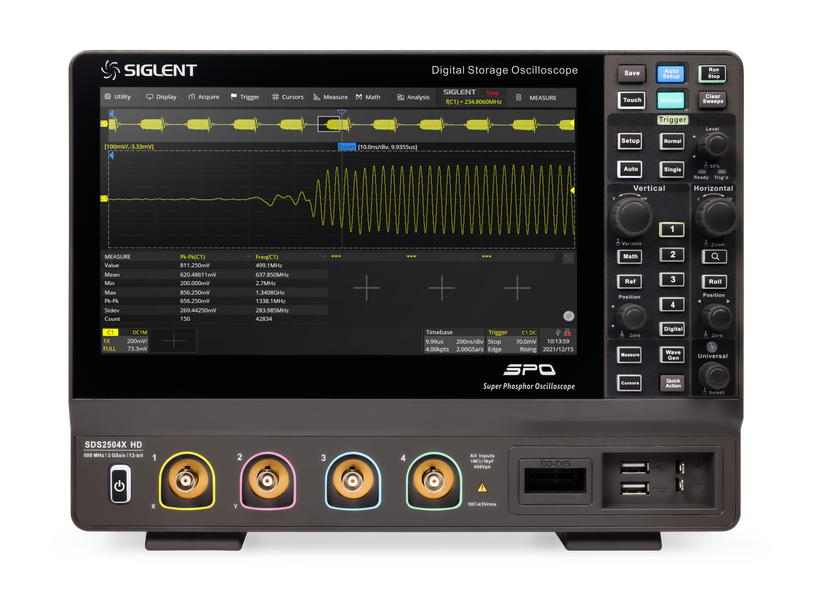

Цифровые осциллографы высокой точности серии SDS2000X HD от SIGLENT оснащены 12-битными аналого-цифровыми преобразователями с частотой дискретизации до 2 GSa/s и входами с низким уровнем шума. Приборы доступны с полосой пропускания 200 МГц и 350 МГц, обеспечивают максимальную длину записи 200 Mpts на канал и поддерживают анализ смешанных сигналов с 4 аналоговыми и 16 цифровыми каналами.

Серия SDS2000X HD использует технологию SPO от Siglent, которая обеспечивает скорость захвата до 100 000 осциллограмм/с в обычном режиме и до 500 000 осциллограмм/с в режиме Sequence, поддерживает 256-уровневую интенсивность отображения и цветовую шкалу. Осциллографы оснащены инновационной цифровой системой триггера с высокой чувствительностью и низким джиттером, поддерживающей расширенные режимы, включая синхронизацию по последовательным шинам. Дополнительные функции, такие как запись истории осциллограмм, поиск и навигация, тестирование по маске, построение боде-диаграмм, анализ мощности и гистограммы, расширяют возможности захвата, хранения и анализа данных. Также устройство предлагает широкий набор измерительных и математических функций, встроенный генератор сигналов на 25 МГц и декодирование протоколов.

Большой 10,1-дюймовый емкостный сенсорный экран поддерживает управление с помощью жестов, а удобный интерфейс обеспечивает интуитивное взаимодействие. Осциллограф поддерживает управление мышью и удаленное управление через LAN.

Основные характеристики

• 12-битная высокая точность

  • Аналого-цифровые преобразователи с частотой дискретизации до 2 GSa/s.
  • Уровень шума 70 μVrms при полосе пропускания 500 МГц, точность усиления постоянного тока 0,5%.

• Аналоговые каналы

  • 4 канала с полосой пропускания до 350 МГц (возможность обновления до 500 МГц).

• Технология SPO

  • Скорость захвата осциллограмм до 100 000 осциллограмм/с (обычный режим) и до 500 000 осциллограмм/с (режим Sequence).
  • Поддержка 256-уровневой интенсивности и цветовой шкалы.
  • Максимальная длина записи — 200 Mpts на канал.
  • Высокочувствительная цифровая система триггера.

• Режимы триггера

  • Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay, Video (поддержка HDTV) и Zone Trigger.

• Синхронизация и декодирование

  • Поддержка протоколов: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester.

• Сегментированный сбор данных (Sequence)

  • До 80 000 сегментов записи с минимальным временем между ними.

• Запись истории осциллограмм (History)

  • Максимальная длина записи — до 80 000 кадров.

• Автоматические измерения

  • Более 50 параметров с поддержкой статистики, гистограмм, графиков трендов и зональных измерений.

• Математические функции

  • 2 математические дорожки (2 Mpts FFT, сложение, вычитание, умножение, деление, интеграция, дифференциация, квадратный корень и др.).

• Расширенные инструменты анализа

  • Поиск, навигация, цифровой вольтметр, частотомер, гистограмма сигналов, боде-диаграммы и анализ мощности.

• Генератор сигналов

  • Встроенный генератор произвольных форм сигналов на 25 МГц.

• Дисплей и управление

  • 10,1-дюймовый TFT-LCD дисплей с разрешением 1024×600; поддержка мультитач-жестов.
  • Интерфейсы: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out.
  • Встроенный веб-сервер для удаленного управления через веб-браузер.
