Обзор продукта

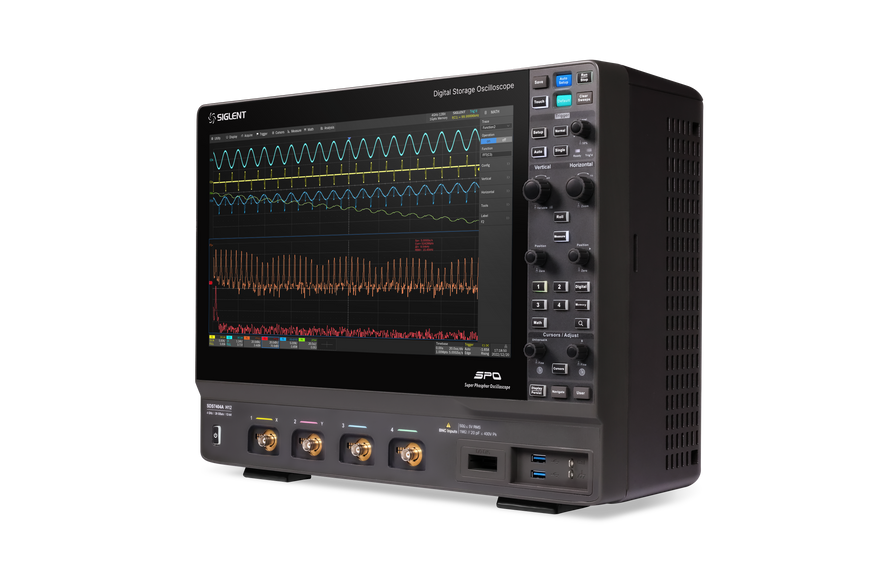

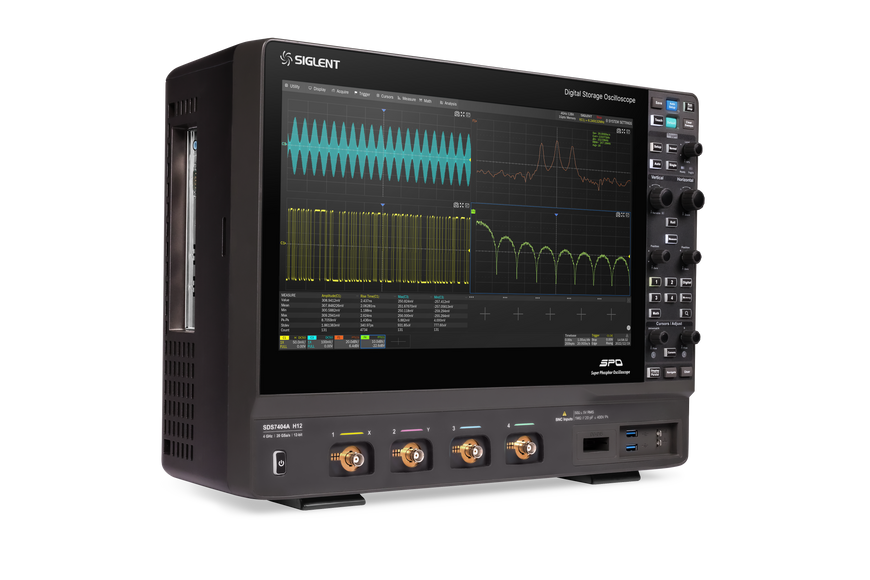

Цифровые осциллографы серии SDS7000A от SIGLENT доступны с полосой пропускания 8 ГГц, 6 ГГц, 4 ГГц и 3 ГГц, оснащены 12-битными АЦП с частотой дискретизации до 20 GSa/s, максимальной длиной записи 2 Gpts/канал и могут отображать до 4 аналоговых и 16 цифровых каналов для высокопроизводительного анализа смешанных сигналов.

Серия SDS7000A использует технологию SPO от Siglent с максимальной скоростью захвата форм сигналов до 1 000 000 wfm/s, функцией отображения интенсивности в 256 градациях и режимом отображения цветовой температуры. Осциллограф также оснащён инновационной цифровой системой запуска с высокой чувствительностью и низким джиттером. Система триггеров поддерживает несколько мощных режимов, включая синхронизацию по последовательной шине.

Функции, такие как запись истории сигнала, поиск и навигация, Signal Scan, тестирование по маске, диаграмма Боде, анализ питания, анализ диаграмм "глаз"/джиттера, RTSA, SigVSA и тест на соответствие стандартам позволяют захватывать, сохранять и анализировать расширенные записи сигналов.

Впечатляющий набор возможностей для измерений и математической обработки, генератор произвольных сигналов на 50 МГц (опция), а также декодирование последовательных шин — дополнительные преимущества SDS7000A.

Большой 15,6-дюймовый HD-дисплей с ёмкостным сенсорным экраном поддерживает мультитач-жесты, а удобный пользовательский интерфейс значительно повышает эффективность работы. Также поддерживается управление с помощью мыши и удалённый веб-доступ по LAN.

Ключевые особенности

• 4 аналоговых канала, полоса пропускания до 8 ГГц с частотой дискретизации до 20 GSa/s

• 12-битный АЦП

• Низкий уровень фонового шума: 300 μVrms при полосе 8 ГГц, 220 μVrms при 4 ГГц

• Технология SPO

• Интеллектуальный триггер: фронт, наклон, импульс, окно, короткий импульс, интервал, выпадение, шаблон, с условием, N-й фронт, установка/удержание, задержка и видео (поддержка HDTV). Зональный триггер упрощает сложные настройки

• Синхронизация и декодирование последовательной шины, поддержка протоколов: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 и USB 2.0

• Режим сегментированного захвата (Sequence): разделение максимальной длины записи на несколько сегментов (до 124 000) в соответствии с условиями триггера, заданными пользователем, с минимальной мёртвой зоной между сегментами для захвата целевых событий

• Функция записи истории формы сигнала (History), максимальная длина записи — 124 000 кадров

• Автоматические измерения по 50+ параметрам, поддержка статистики с гистограммой, треком, трендом, измерения с ограничениями (Gating), а также измерения на следах Math, History и Memory

• 4 математических следа (32 млн. точек БПФ, фильтрация, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, квадратный корень и др.), поддержка редактора формул

• Расширенные функции анализа данных: поиск, навигация, SignalScan, цифровой вольтметр, счётчик, гистограмма сигнала, диаграмма Боде, анализ питания, анализ диаграмм "глаз"/джиттера и тесты на соответствие

• Быстрый аппаратный режим усреднения, Hi-Res; аппаратная проверка по маске с высокой скоростью, инструмент для создания пользовательских масок (Mask Editor)

• 16 цифровых каналов

• Встроенный генератор сигналов на 50 МГц (опция)

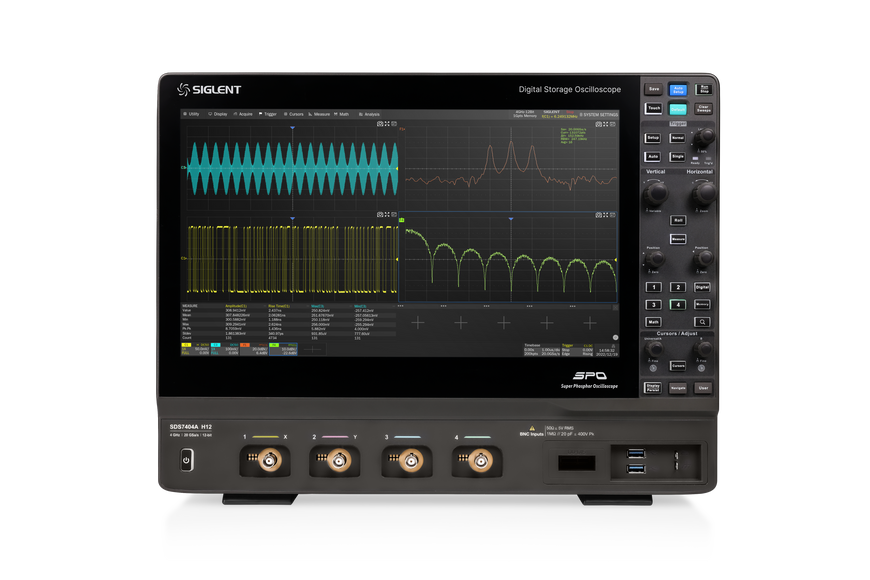

• Большой 15,6-дюймовый TFT-LCD дисплей HD с разрешением 1920 × 1080; ёмкостный сенсорный экран с поддержкой мультитач

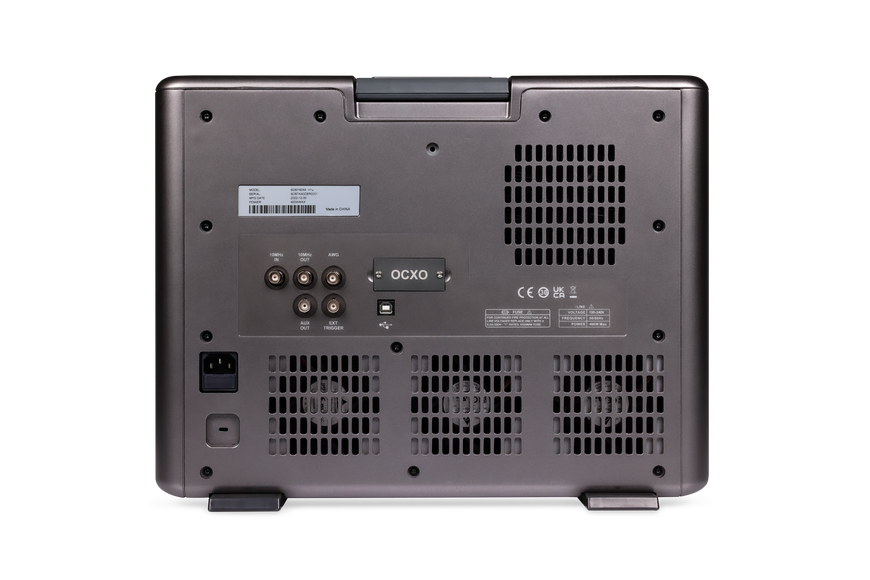

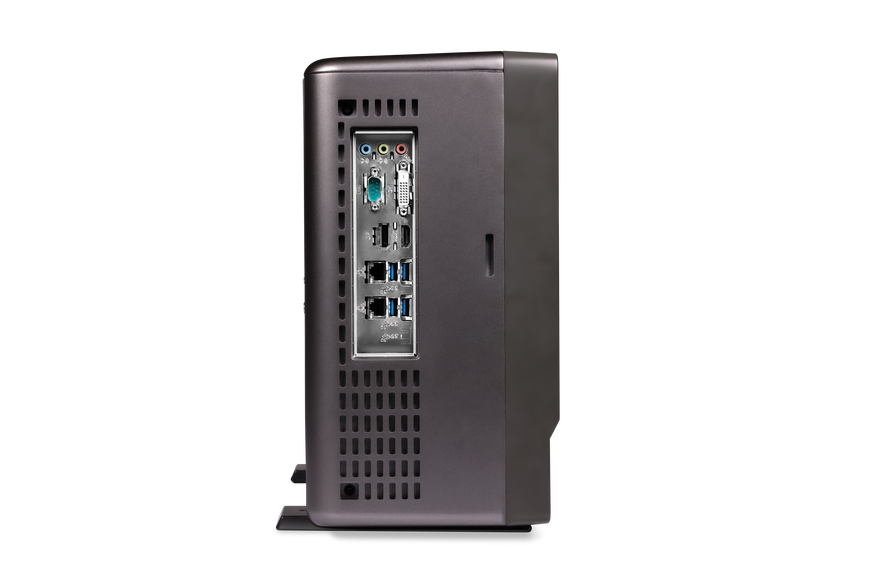

• Интерфейсы: 4× USB Host 3.1 Gen 1, 2× USB 3.0 Host, USB 2.0 Device, 2× 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, аудио, вход внешнего триггера, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out

• Встроенный веб-сервер поддерживает удалённое управление через LAN с помощью браузера. Поддержка удалённых команд SCPI. Поддержка внешней мыши и клавиатуры
