Обзор продукта

Цифровые осциллографы высокой точности серий SIGLENT SDS5000X HD и SDS5000L доступны с 4, 6 и 8 аналоговыми каналами, имеют полосу пропускания 350 МГц, 500 МГц и 1 ГГц, оснащены 12-битными АЦП с частотой дискретизации до 5 Гвыб/с и максимальной длиной записи до 2,5 Гточек/канал.

Обе серии используют фирменную технологию SPO от SIGLENT, обеспечивающую максимальную скорость захвата осциллограмм до 160 000 форм/с, 256-уровневое отображение интенсивности и режим цветовой температуры. Осциллографы имеют инновационную цифровую систему триггера с высокой чувствительностью и низким джиттером, поддерживающую множество режимов синхронизации, включая последовательные шины. Такие инструменты, как запись истории форм, поиск и навигация, тест по маске, частотная характеристика (Bode Plot) и анализ электропитания, позволяют фиксировать, сохранять и анализировать длительные сигналы. Также доступны мощные измерительные, математические и декодирующие функции.

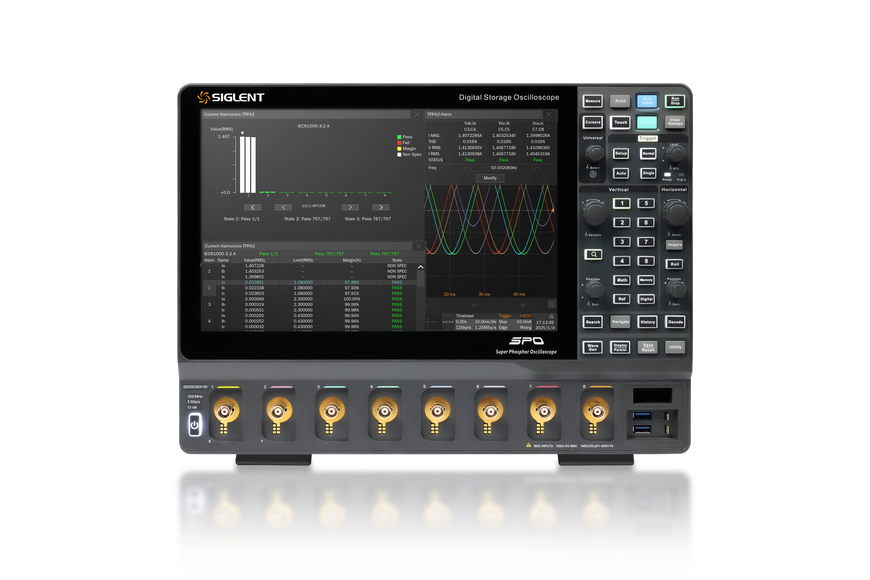

SDS5000X HD оснащён 12.1-дюймовым ёмкостным сенсорным экраном с поддержкой мультитач-жестов и удобным пользовательским интерфейсом, что значительно повышает эффективность работы.

SDS5000L — это низкопрофильная версия без дисплея и цифровых каналов. В сочетании с 64-канальным синхронизатором SYN64 несколько модулей SDS5000L могут быть объединены в высокоскоростную систему сбора данных с количеством каналов до 512. Также может использоваться как отдельный осциллограф при подключении внешнего дисплея и мыши.

Обе серии поддерживают удалённое управление через веб-браузер по локальной сети (LAN). Полный набор SCPI-команд по стандартному подключению 1000M LAN обеспечивает быструю передачу данных для автоматизированных испытаний.

Основные характеристики цифровых осциллографов серий SDS5000X HD и SDS5000L

• 8/6/4 аналоговых канала для SDS5000X HD и 8 каналов для SDS5000L

• Полоса пропускания до 1 ГГц, частота дискретизации до 5 Гвыб/с

• 12-битный АЦП

• Низкий уровень шума: 140 мкВ RMS при 1 ГГц (типовое значение)

• Технология SPO

• Скорость захвата сигналов: до 160 000 форм/с в обычном режиме и до 650 000 форм/с в режиме последовательности

• Поддержка 256-уровневой шкалы интенсивности и цветовой температуры

• Длина записи сигнала до 2,5 Гточек/канал

• Цифровая система триггера

• Интеллектуальные режимы триггера: фронт, наклон, импульс, окно, короткий импульс, интервал, пропуск, шаблон, условие, n-й фронт, установка/удержание, задержка, видео (поддержка HDTV); удобный Zone Trigger

• Триггеры и декодирование последовательных шин: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429

• Режим сегментированной записи (Sequence): деление полной длины записи на до 170 000 сегментов с минимальной мёртвой зоной

• Функция истории сигналов (History): до 170 000 кадров

• Автоматические измерения более 60 параметров; поддержка гистограмм, трендов, слежения, гейтинга и измерений по Math, History и Memory

• 8 математических каналов (FFT до 8 Мточек, фильтрация, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, корень и др.), поддержка редактора формул

• Расширенные функции анализа: поиск, навигация, цифровой вольтметр, частотомер, гистограмма сигнала, Bode Plot, анализ электропитания, тест двойного импульса

• Высокоскоростное аппаратное усреднение, Hi-Res; тест по маске, редактор масок

• 16 цифровых каналов (только для SDS5000X HD)

• Поддержка внешнего генератора сигналов 50 МГц

• Большой 12.1-дюймовый TFT-LCD дисплей с разрешением 1280×800; ёмкостный сенсорный экран с поддержкой мультитач (только для SDS5000X HD)

• Интерфейсы: 2× USB Host 3.0 (1× для SDS5000L), USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN, HDMI, Trig In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out

• Встроенный веб-сервер для удалённого управления через LAN

• Поддержка SCPI-команд, внешней мыши и клавиатуры
