Обзор продукта

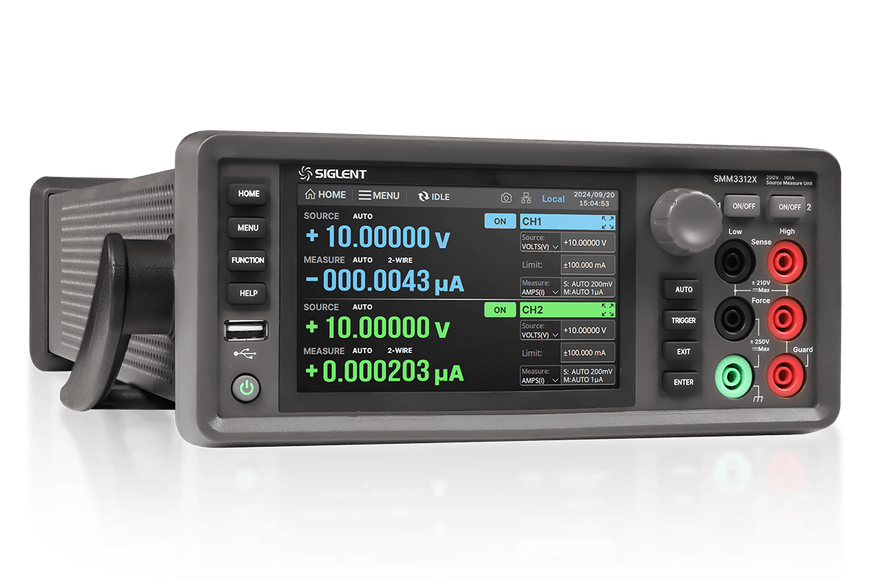

Серия SMM3000X – это прецизионный прибор типа Source/Measure Unit (SMU), который может одновременно генерировать и измерять напряжение и ток. В приборе интегрированы функции источника тока, напряжения, вольтметра и амперметра, что позволяет легко переключаться между этими режимами.

Использованный графический пользовательский интерфейс (GUI) вместе с современным сенсорным экраном обеспечивает интуитивно понятное управление. SMM3000X – это универсальный SMU-прибор, особенно хорошо подходящий для характеризации современных масштабируемых полупроводников, нано-размерных устройств и материалов, органических полупроводников, печатной электроники и других устройств с малой геометрией и низким энергопотреблением.

Он широко применяется в таких областях, как научные и образовательные исследования, промышленные разработки, испытания и производство.

Функциональные возможности продукта

• Интегрированные возможности генерации и измерения в 4-квадрантном режиме
• Диапазон измерений: ±210 В, ±3 А (DC), ±10,5 А (импульсный режим)
• Разрешение генерации и измерения до 10 фА и 100 нВ
• Импульсный режим, Sweep, List Sweep, выходной фильтр, измерение сопротивления, математические выражения, предельное тестирование, буфер трассировки, защита, система триггеров и т.п.
• Разнообразные режимы триггерирования
• 12 внешних триггерных портов: 6 входов, 6 выходов
• Поддержка Web-server

Основные характеристики

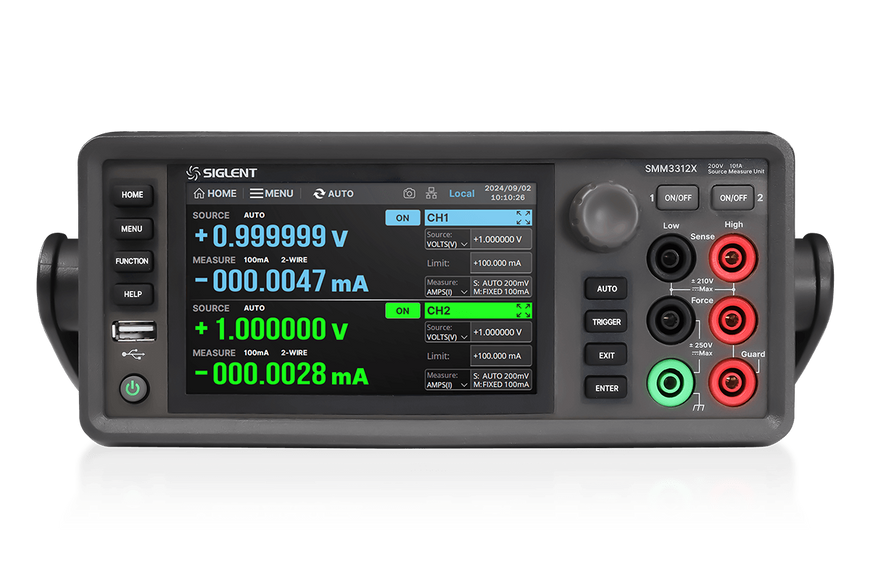

• Пятидюймовый сенсорный емкостной дисплей с высоким разрешением и графическим интерфейсом пользователя
• Разрешение генерации и измерения до 10 фА и 100 нВ
• Максимальное количество отображаемых разрядов: 6½ (21 000 000 отсчетов)
• Максимальная частота выборки – 100 к образцов/с, интервал выборки – 0,0005 PLC, максимальное значение – 100 PLC
• Минимальный интервал триггера - 10 мкс.
• До 100 тыс. точек внутренней памяти с поддержкой временных меток
• Прецизионный источник питания с работой в четырех квадрантах с одноканальным или двухканальным выходом и измерением
• Возможность генерации напряжения (±210 В) и тока (±3 А DC и ±10,5 А в импульсном режиме)
• Пять базовых функций: генерация напряжения/тока, измерение напряжения/тока/сопротивления
• Минимальная программируемая ширина импульса - 50 мкс.

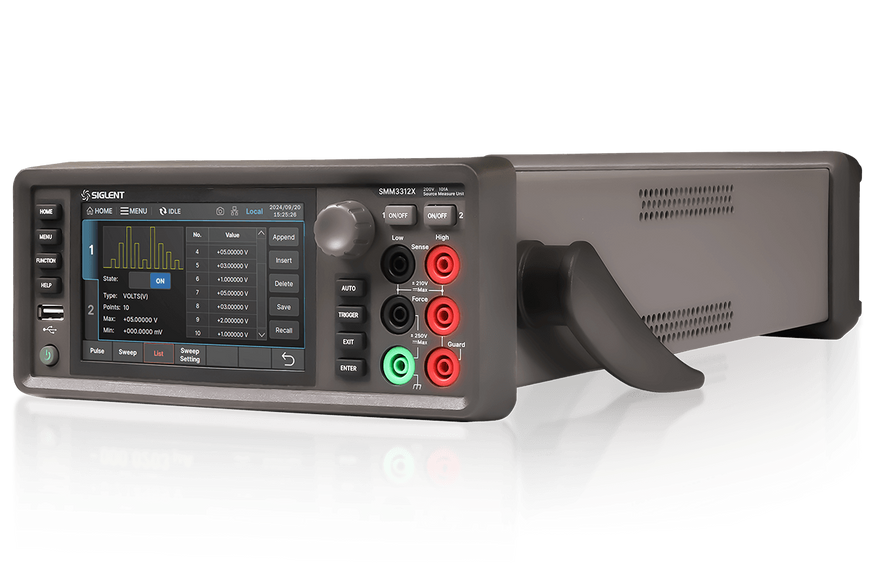

• Поддержка генерации произвольных сигналов и сканирование по списку (минимальный интервал 10 мкс)
• Поддержка двухпроводного и четырехпроводного режимов измерения
• Поддержка команд дистанционного управления SCPI
• Настраиваемый выходной фильтр

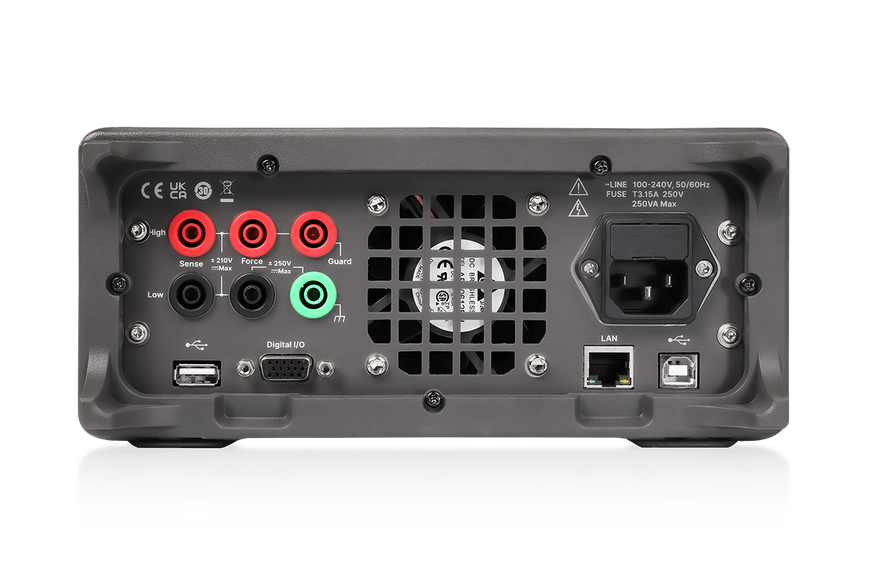

• Интерфейсы подключения: USB Device (опциональный адаптер USB-GPIB), USB Host, LAN

•

Сферы применения

• Тестирование полупроводников, дискретных и пассивных компонентов
• Диоды, лазерные диоды, светодиоды
• Фотодетекторы, сенсоры
• Полевые транзисторы (FET), биполярные транзисторы (BJT)
• Интегральные схемы (IC, RFIC, MMIC)
• Резисторы, варисторы, термисторы, переключатели
• Тестирование прецизионной электроники и устройств зеленой энергетики
• Фотоэлектрические элементы, силовые транзисторы, силовые полупроводниковые устройства
• Аккумуляторы, автомобильная электроника, медицинские приборы
• Источник питания и источник DC-смещения для тестирования схем
• Научные исследования и образование
• Исследование новых материалов
• Характеризация наноустройств (например CNT)
• Гигантский магниторезистивный эффект (GMR)
• Органические электронные устройства, любые прецизионные источники и измерения напряжения/тока
