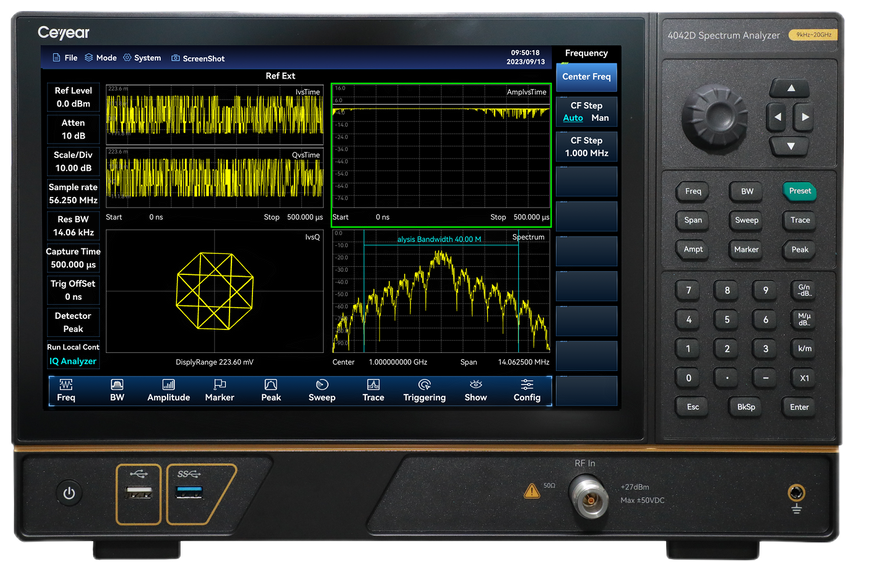

Анализатор спектра 4042 серии – это новый базовый анализатор спектра, представленный компанией Ceyear, охватывающий диапазон измерения частот от 9 кГц до 20 ГГц. Серия 4042 имеет портативную конструкцию, весит менее 6,5 кг и сочетает в себе такие преимущества как широкий рабочий диапазон, отличные технические характеристики, высокую скорость сканирования, разнообразные функции измерения, портативность и простоту использования.

Анализатор спектра 4042 серии поддерживает такие режимы измерения, как реальное время спектра, анализатор помех, анализ AM/FM/PM, сканер каналов, измерение напряженности поля, измеритель мощности, пиковый измеритель мощности, IQ-анализатор, измеритель фазового шума, векторный анализатор сигналов, а также интеллектуальные функции измерения, OB C/N, гармоники и побочные излучения. Поддерживаются цифровые интерфейсы LAN, USB и HDMI. Использование 12,1-дюймового емкостного мультисенсорного экрана обеспечивает лучший пользовательский опыт. Прибор может применяться в исследованиях и разработке, тестировании промышленной электроники, а также в сферах связи, спутниковой и микроволновой связи, научных исследованиях и образовании.

Основные характеристики

• диапазон измерения частоты
  • 9 кГц – 9 ГГц/20 ГГц, стандартный полнодиапазонный предварительный усилитель
• ВЧ характеристики
  • DANL: -163 dBm/Hz (10 МГц – 2 ГГц, предварительный усилитель включен, типично)
  • SSB фазовый шум: ≤ -113 dBc/Hz при отклонении 100 кГц на несущей 1 ГГц (типично)
  •                                   ≤ -108 dBc/Hz при отклонении 100 кГц на несущей 10 ГГц (типично)
  • TOI: +16 dBm при 900 МГц (типично)
  • абсолютная точность амплитуды: ±1,0 dB (типично)
• высокая скорость сканирования
  • время сканирования < 33 мс (диапазон 20 ГГц, полоса разрешения 3 МГц)
  • время сканирования < 4 с (диапазон 1 ГГц, полоса разрешения 1 кГц, быстрый режим FFT)
• различные режимы измерения
  • анализ спектра, спектр в реальном времени (макс. полоса 40 МГц), анализатор помех (спектрограмма, RSSI), анализ AM/FM/PM, сканер каналов, измерение напряженности поля, измеритель мощности, пиковый измеритель мощности, IQ-анализатор, EMI-анализатор, измеритель фазового шума, векторный анализ
• интеллектуальные функции измерения
  • мощность канала, OBW, ACPR, маска излучения, C/N, гармоники и побочные излучения, Tune Listen, multi-ACPR, IP3, CCDF и т.д.
• вспомогательные и цифровые интерфейсы
  • вход и выход опорной частоты 10 МГц, IF-выход (zero span), LAN, USB, HDMI и т.д.
• удобный и быстрый пользовательский интерфейс
  • 12,1-дюймовый сенсорный емкостной экран с поддержкой мультитач, 6 независимых маркеров, поддержка отслеживания сигнала и пиков, 3 трассы отображения, 6 методов детекции (стандартный, положительный пик, отрицательный пик, выборка, среднее, среднеквадратичное значение), поддержка HDMI-вывода
• поддержка внешних опций и аксессуаров
  • в частности USB датчик мощности CW, USB пиковый датчик мощности, ближнеполовые EMI-пробники и т.д.
