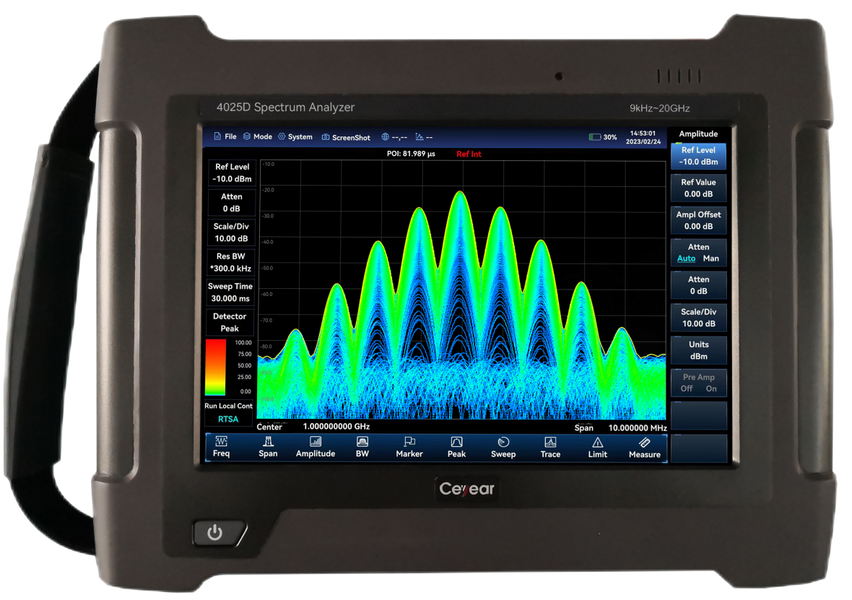

Анализатор спектра Ceyear 4025 – это новое поколение высокопроизводительных портативных анализаторов спектра с диапазоном измерения частот от 9 кГц до 54 ГГц. Он преимущественно используется для установки и отладки беспроводного телекоммуникационного оборудования в полевых условиях, технического обслуживания и выявления помех и т.д. Прибор имеет компактные размеры, небольшой вес, хорошо приспособлен к разным условиям эксплуатации, поддерживает гибкие варианты питания и удобен в использовании.

Анализатор спектра 4025 имеет много функциональных режимов, в частности: анализатор спектра в реальном времени, анализатор помех, сканер каналов, измерение напряженности поля, USB CW и измерение пиковой мощности, анализ AM/FM/PM, анализатор местоположения. Также поддерживаются такие измерения, как мощность в канале, занятая полоса пропускания, мощность смежных каналов, маска спектрального излучения, отношение несущей к шуму, гармонические искажения, маска побочных излучений, покрытие карты в помещении и на открытом воздухе и другие интеллектуальные измерения. Анализатор спектра поддерживает интерфейсы LAN, USB, карту Micro SD, беспроводную связь Wi-Fi и другие. Прибор оснащен 10,1-дюймовым сенсорным емкостным экраном, который поддерживает перетаскивание маркеров, изменение частотных и амплитудных параметров, масштабирование и т.д.

Устройство может применяться в мобильной связи, спутниковой связи, радиолокации, микроволновой связи, для отладки на месте, монтажа и технического обслуживания оборудования радиоэлектронной разведки и противодействия, определения направления источников помех и их отображения на карте, тестирования переходных и переменных во времени сигналов и т.д.

Основные характеристики

• Диапазон частот: от 9 кГц до 54 ГГц, нижний предел можно расширить до 5 кГц, по всему диапазону установлен предварительный усилитель
• Радиочастотные характеристики:
  • DANL: ≤ -165 дБм/Гц (2 МГц – 2 ГГц, предварительный усилитель включен, типично для моделей 4025A/B/D)
  •             ≤ -163 дБм/Гц (2 МГц – 2 ГГц, предварительный усилитель включен, типично для моделей 4025E/G/K)
  • Фазовый шум SSB: ≤ -113 дБс/Гц при отклонении 100 кГц и несущем 1 ГГц (тип.)
  •                                  ≤ -108 дБс/Гц при отклонении 100 кГц и несущей 10 ГГц (тип.)
  • TOI: +16 дБм при 900 МГц (тип.)
  • Суммарная погрешность амплитуды: 1,0 дБ (тип.)
• Высокая скорость развертки:
  • Время развертки < 33 мс (полоса 20 ГГц, RBW 3 МГц)
  • Время развертки < 4 с (полоса 1 ГГц, RBW 1 кГц, быстрый режим FFT)
• Различные режимы измерения:
  • Анализатор спектра, анализатор помех (спектрограмма, RSSI), сканер каналов, измерение напряженности поля, измерение мощности CW через USB, измерение пиковой мощности через USB, анализ AM/FM/PM, анализатор местонахождение, анализатор спектра в реальном времени (с поддержкой DPX и спектрограммы), анализ демодуляции 2G/ окном и т.п.
• Интеллектуальные функции измерения:
  • Мощность в канале, занятая полоса пропускания, мощность в смежных каналах, маска спектрального излучения, отношение несущей к шуму, гармонические искажения, маска побочных излучений, карты покрытия в помещении и на открытом воздухе, управляемая развертка и т.д. Поддерживается позиционирование GPS/Beidou и стабилизация частоты по эталону; типичная точность опорной частоты после калибровки по GPS достигает ±10 ppb
• Вспомогательные и цифровые интерфейсы:
  • Вход и выход опорной частоты 10 МГц, антенна GPS/Beidou, выход ПЧ в режиме Zero Span, беспроводной интерфейс Wi-Fi, LAN, USB, MicroSD и т.д.
• Удобство использования:
  • 10,1-дюймовый LCD и емкостной сенсорный экран с 6 независимыми маркерами, поддержка перетаскивания маркеров, настройка частоты и амплитуды с масштабированием, поддержка отслеживания сигнала и пиковых значений, 3 трассы отображения, 6 режимов детекции (Normal, Peak, RMS, Negative
• Удобство полевого использования:
  • Высокая устойчивость к условиям окружающей среды: рабочая температура от -20°C до +55°C; температура хранения от -50°C до +70°C; малый вес - около 3,5-3,8 кг вместе с батареей; поддержка трех режимов отображения (стандартный, черно-белый, ночной); встроенный литий-ионный аккумулятор большой емкости с типичным временем работы 3–4 часа
• Поддержка дополнительных аксессуаров для полевых измерений:
  • В частности, USB-датчики мощности CW, USB-датчики пиковой мощности, всенаправленные и направленные антенны, USB-электронные компасы, ближнеполевые EMI-пробники, автомобильные зарядные устройства, интеллектуальные зарядные станции для аккумуляторов и т.д.

Различные режимы измерения и опции

Режим анализатора спектра

Функция анализатора спектра в анализаторе 4025 стандартно оснащена такими измерениями, как мощность в канале, занятая полоса пропускания, мощность в смежных каналах, маска спектрального излучения, отношение несущей к шуму, аудиодемодуляция, гармонические искажения, маска спектрального излучения, масса спектрального излучения, мощность в сумме. Прибор характеризуется высокой чувствительностью измерений, высокой скоростью развертки, широким динамическим диапазоном и хорошими показателями фазового шума. Анализатор спектра 4025 имеет встроенный набор предварительно определенных стандартов сигналов, которые можно непосредственно вызвать, поддерживает функции шумового маркера и частотомера, может одновременно отображать 3 трассы, имеет различные детекции режимы, такие как Normal, Peak, Negative Peak, Sample, Average, RMS, а также поддерживает функции отслеживания сигнала и пиковых.

Режим анализатора помех (опция)

Опция анализатора помех включает измерение спектра, спектрограмму и RSSI. Спектрограмма использует трехмерное отображение частота-амплитуда-время, позволяющее легко наблюдать периодические или прерывистые сигналы. Различные цвета в спектрограмме отображают уровень амплитуды сигнала. RSSI обычно используется для измерения изменения мощности сигнала на фиксированной частоте в течение определенного периода времени. И спектрограмма, и измерение RSSI поддерживают функцию автоматического сохранения сигнала.

Режим сканера каналов (опция)

Режим сканера каналов обеспечивает измерение мощности сигналов в нескольких каналах. Мощность сигнала отображается в виде гистограммы или таблицы, при этом можно измерять до 20 каналов одновременно. Существует три режима измерения в зависимости от способа настройки каналов: сканер каналов, сканер частот и сканер списка. Во всех режимах можно задавать полосу пропускания и количество каналов.

Режим анализатора AM/FM/PM (опция)

Режим анализатора AM/FM/PM обеспечивает отображение сигналов модуляции AM, FM и PM и анализ соответствующих параметров. Основные графики и связанные параметры измеряются следующим образом:

RF-спектр: аналогично режиму анализатора спектра отображается спектр модулированного сигнала, также можно измерять занятую полосу пропускания.

Аудиоспектр: отображает спектр демодулированного аудиосигнала.

Аудиосигнал во временной области: отображает форму демодулированного аудиосигнала во временной области.

Функции анализа параметров: могут измеряться и анализироваться такие параметры модулированного сигнала как мощность несущей, коэффициент демодуляции, смещение частоты несущей, глубина модуляции (AM), отклонение частоты модуляции (FM), SINAD, искажение модуляции, суммарные гармонические искажения и другие параметры.

USB измеритель мощности CW (опция)

Измеритель USB позволяет измерять мощность непрерывного сигнала (CW) до 40 ГГц с использованием внешних USB датчиков мощности серий 87230/87231/84232/87233.

USB измеритель пиковой мощности (опция)

Анализатор спектра 4025 подключает датчики пиковой мощности серий 87234D/E/F/L через интерфейс USB, позволяющий измерять ВЧ/микроволновые сигналы до 67 ГГц и выполнять измерения импульсной мощности в широком динамическом диапазоне.

Измерение напряженности поля (опция)

Анализатор спектра 4025 может использоваться вместе с портативными антеннами для измерения напряженности поля и широко используется для мониторинга электромагнитной среды и управления радиочастотным спектром. Файл антенны может быть непосредственно загружен пользователем или может быть задан антенный коэффициент.

Измерение напряженности поля может производиться в трех режимах: измерение на фиксированной частоте, сканирование по частоте и сканирование по списку. Измерение на фиксированной частоте производится путем установления конкретной частоты для наблюдения смещения частоты, амплитуды и напряженности поля текущего сигнала; сканирование по частоте производится путем задания начальной частоты, шага и количества точек для анализа амплитуды и напряженности поля в заданном диапазоне; сканирование по списку производится путем вызова предварительно созданного или сохраненного списка частот для наблюдения амплитуды и напряженности поля на указанных частотах.

Режим анализатора местоположения (опция)

Опция анализатора местоположения требует использования направленной антенны, USB электронного компаса и модулей GPS/Beidou для реализации прямого поиска источника помех, определения направления путем горизонтального сканирования и перекрестного определения координат на карте. При использовании антенны серии ZE9080 с портативной рукояткой отдельная конфигурация не требуется, поскольку она имеет встроенный электронный компас.

Режим анализатора спектра в реальном времени (опция)

Анализатор спектра 4025 имеет функцию анализатора спектра в реальном времени, которая в основном используется для захвата и анализа кратковременных переменных сигналов во времени и импульсных сигналов. Ширина полосы анализа в реальном времени составляет до 40 МГц или 120 МГц, а также поддерживаются функции измерения DPX и спектрограммы для кратковременных сигналов.

Наружная карта (опция)

Опция Outdoor Map – это функция измерения в режиме анализатора спектра, позволяющая выполнять тесты RSSI и отношение мощности в смежных каналах (ACPR), а результаты измерений могут в реальном времени наноситься на карту по времени или расстоянию. Отмеченные на карте результаты могут быть сохранены в приборе для просмотра.

Внутренняя карта (опция)

Опция Indoor Map позволяет производить измерения RSSI и отношение мощности в смежных каналах (ACPR). Поскольку в помещении сигнал GPS недоступен, пользователь должен вручную перемещать позицию и наносить результаты измерений на карту. Отмеченные на карте результаты могут быть сохранены в приборе для просмотра. Специальное программное обеспечение (входит в комплект опции) позволяет конвертировать план помещения в формате изображения в тайловую карту для хранения в приборе.

Функция временных ворот (опция)

Функция сканирования с временными воротами используется для обнаружения помех в сигналах с временным разделением и делится на окно временной области и окно частотной области. В открывшемся окне временной области можно выбирать сигналы в определенном временном интервале, задавая параметры [Delay] и [Length], после чего результаты для выбранных сигналов отображаются в окне частотной области. Настраивая [Delay] и [Length], можно выделить сигнал uplink, позволяющий добиться эффекта «фильтрации» сигнала downlink (который может влиять на поиск источников помех).

Комплексные интеллектуальные функции измерения

Мощность в канале

Занята полоса пропускания

Отношение мощности в смежных каналах

Маска спектрального излучения

Отношение несущей к шуму

Гармонические искажения

Маска побочных излучений

Список пиков

Различные ВЧ и вспомогательные тестовые интерфейсы

Типичные применения

Комплексная оценка характеристик электронного оборудования в полевых условиях

Анализатор спектра 4025 имеет ряд преимуществ, таких как высокая производительность, быстрая развертка, широкий набор функций измерения, простота в использовании и т.д. Благодаря портативному исполнению, компактным размерам, небольшому весу, высокой адаптивности к условиям окружающей среды и питанию от аккумулятора, он может применяться для полевого установки и отладки различного электронного оборудования, в том числе радарных систем, средств связи, систем радиоэлектронной борьбы и разведки, а также для их обслуживания.

Полевое тестирование и диагностика передатчиков и приемников

Анализатор спектра 4025 имеет разнообразные режимы измерения, такие как анализатор спектра, анализатор спектра в реальном времени, анализатор помех, анализатор AM/FM/PM, измеритель мощности, сканер каналов, измерение напряженности поля и т.п., а также поддерживает интеллектуальные функции измерения, включая мощность в канале, занятую полосу пропускания несущей к шуму, маску побочных излучений, гармонические искажения и т.д. Это обеспечивает комплексный спектральный анализ и диагностику в ходе полевых испытаний передатчиков и приемников. Прибор разработан для предоставления полноценного анализа и диагностики в следующих задачах.

Мониторинг широкополосного спектра и идентификация помех

Анализатор спектра 4025 может использоваться для контроля электромагнитной среды, анализа радиопомех, оценки фона электромагнитной среды, мониторинга спектра и обнаружения несанкционированных сигналов в каналах посредством внешних направленных или направленных антенн. Также он может использоваться для анализа сложных сигналов, таких как сигналы с временным разделением и кратковременные переменные сигналы, используя режимы Gated Sweep и анализатора спектра в реальном времени.
